7.7.11

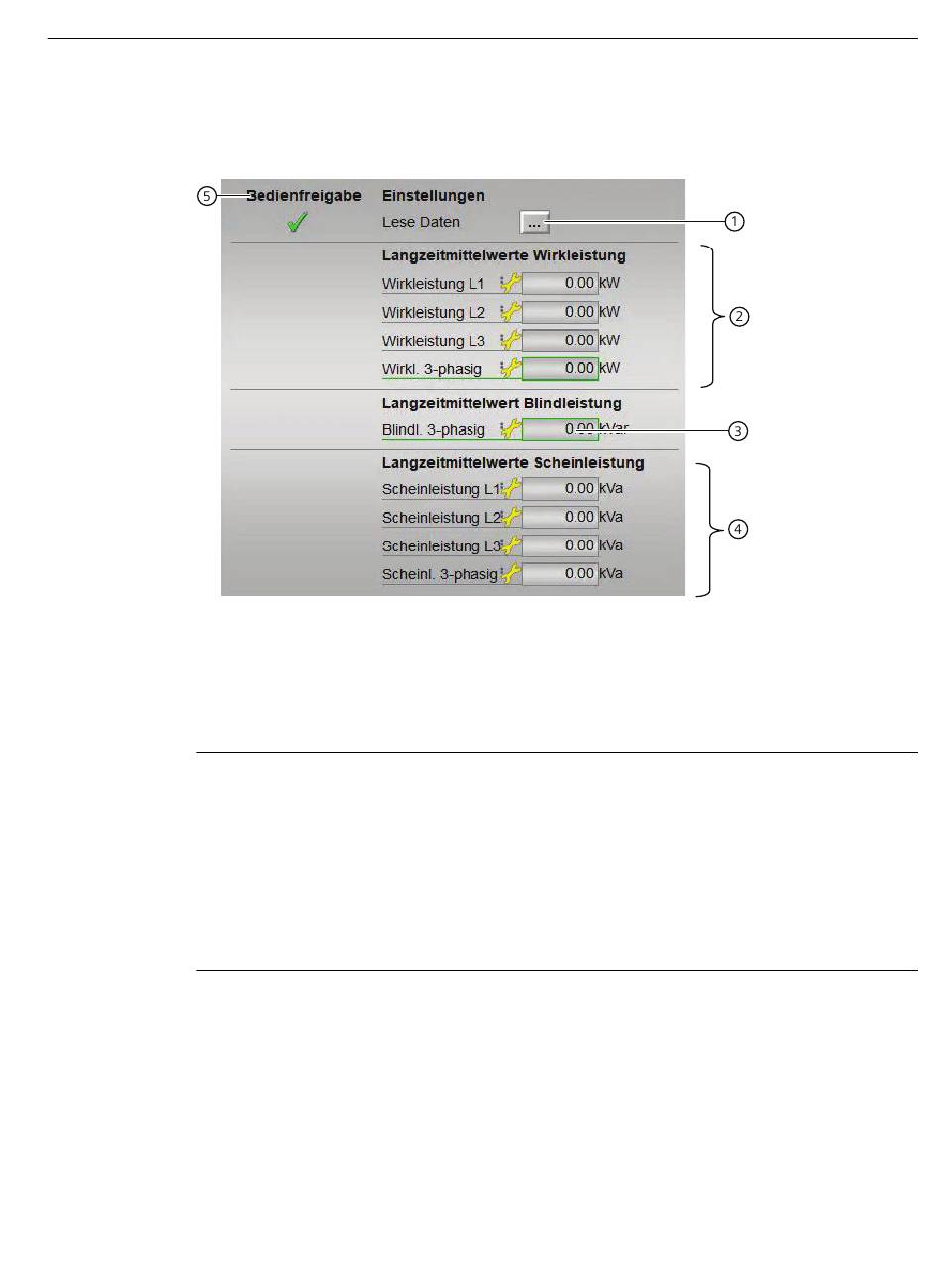

Sicht für Langzeitmittelwerte der Leistung
①
②
③
④
⑤
Hinweis
Die Schaltfläche "Daten lesen" ist unter den folgenden Bedingungen deaktiviert
1. Wenn der Leseaufruf unterdrückt ist
2. Wenn das Gerät in der Betriebsart "Außer Betrieb" ist
3. Wenn das Gerät getrennt / nicht verfügbar ist
4. Bei der Ausführung/Beendigung von RDREC-Aufrufen
5. Bei der Ausführung/Beendigung von WRREC-Aufrufen.
(1) Konfigurationsdaten lesen
In diesem Bereich lesen Sie alle Konfigurationsdaten des 3WL / 3VL.
(2) Anzeigen der Langzeitmittelwerte der Wirkleistung
Dieser Bereich zeigt Ihnen die wichtigsten Langzeitmittelwerte der Wirkleistung des
Leistungsschalters 3WL mit den dazugehörenden Signalstatus an.
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
Konfigurationsdaten lesen
Anzeigen der Langzeitmittelwerte der Wirkleistung
Anzeigen des Langzeitmittelwerts der Blindleistung 3-phasig inklusive Signalstatus
Anzeigen der Langzeitmittelwerte der Scheinleistung
Bedienfreigaben
Schalterbaustein Cb3WLVL
7.7 Bedienen & Beobachten
159
