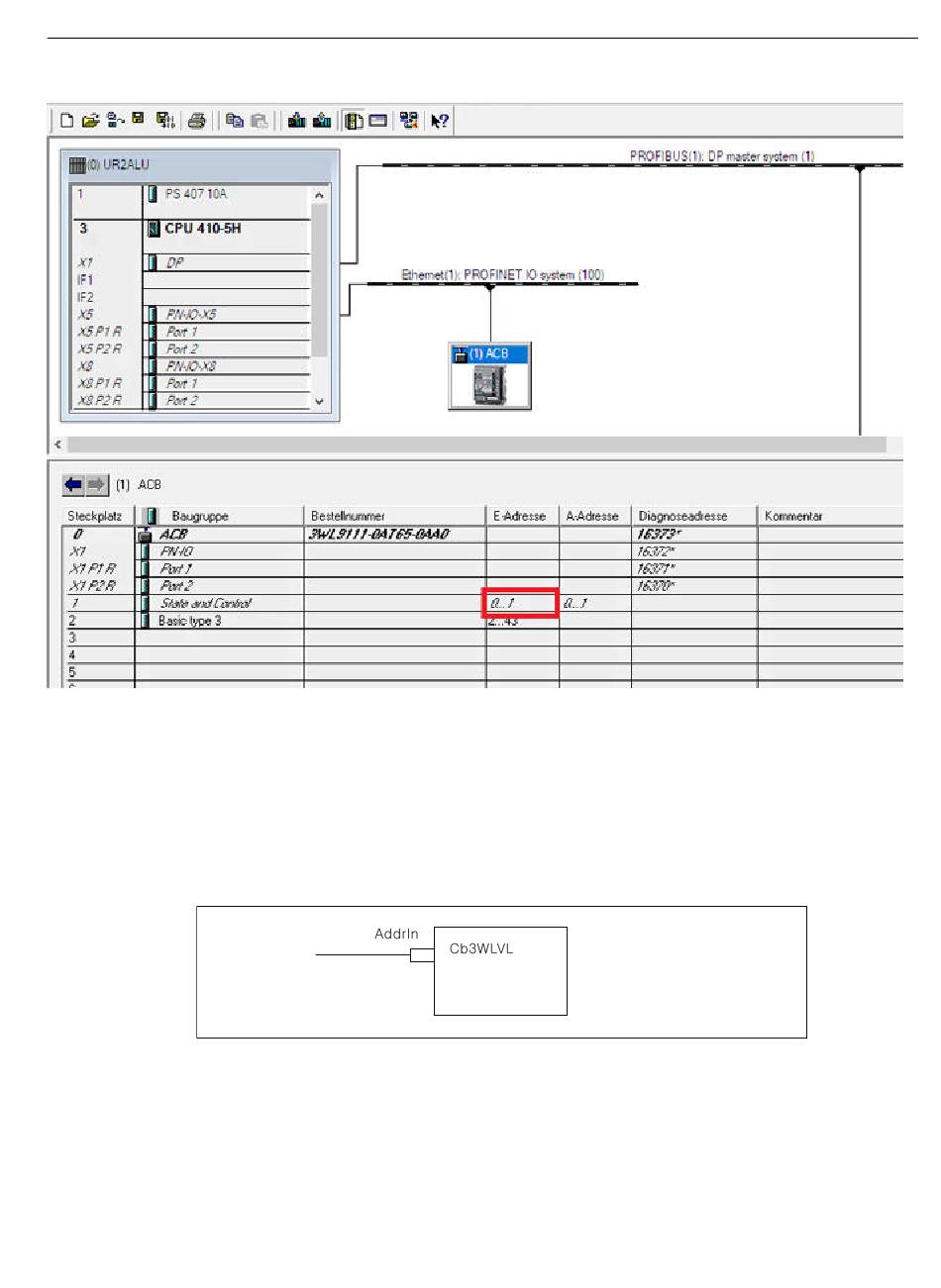

Bild 2-9
Zuweisung logischer Adressen für PN-Mastersystem
Der Eingangsparameter AddrIn der Vorlage wird mit dem entsprechenden Eingang der
logischen Adresse des Geräts (LAddr) belegt.
Zuweisung logischer Adressen
HW Konfig weist dem Objekt, das zum Einrichten der CFC-Vorlage verwendet wird, die logische
Adresse zu.
2.4.2
Projektierung in CFC
Die zwei Bytes der Prozessabbildeingänge (PAE) werden vom Leistungsschalter 3WL/3VL
anhand der konfigurierten logischen Adresse des Geräts übertragen. Das ist eine manuelle
Konfiguration, die der Anwender vornehmen muss.
PCS 7 Library SENTRON 3WL/3VL V10.0
Programmier- und Bedienhandbuch, 09/2024
Grundlagen
2.4 Schritte bei der Projektierung
15
