Fehlerdiagnose - 2b. Batterie wird nicht geladen
Wenn der Motor angesprungen ist und der Zündschlüssel in Stellung "ON" steht, wird die Starterbatterie
durch die eingebaute Lichtmaschine aufgeladen.
Sollte dies nicht der Fall sein, gehen Sie bitte wie folgt vor:
● Starten Sie den Motor und klemmen Sie die Batterie ab. Isolieren Sie den Pluspol der Batterie um
einen möglichen Kurzschluß zu vermeiden.
● Messen Sie bei laufendem Motor und abgeklemmter Batterie die Spannung zwischen den Kontakten
an CN1.
1 rotes, 1 gelbes Kabel mit Schutzschlauch umhüllt aus dem Motor kommend, auf 2 blaue Kabel zum
Laderegler gehend. (Bitte immer auf beiden Seiten des Steckers messen!)
Die Ausgangsspannung der Lichtmaschine sollte ca. bei 14 Volt Wechselspannung liegen.
Ist die Ausgangsspannung 0V ist vermutlich die Lichtmaschine des Motors defekt und muss getauscht
werden.
● Entspricht die Messung dem Sollwert, messen Sie die Spannung an CN2 gegen Gehäuse (rotes Kabel
vom Laderegler kommend). Die Ladespannung ist ca. 14V Gleichspannung. Ist die Ausgangsspannung
0V ist der Laderegler defekt.
● Entspricht auch diese Messung dem Sollwert, verfolgen Sie die Verkabelung zum Zündschloss,
weiter zum Startrelais und zum Pluskabel der Batterie (siehe Schaltbild).

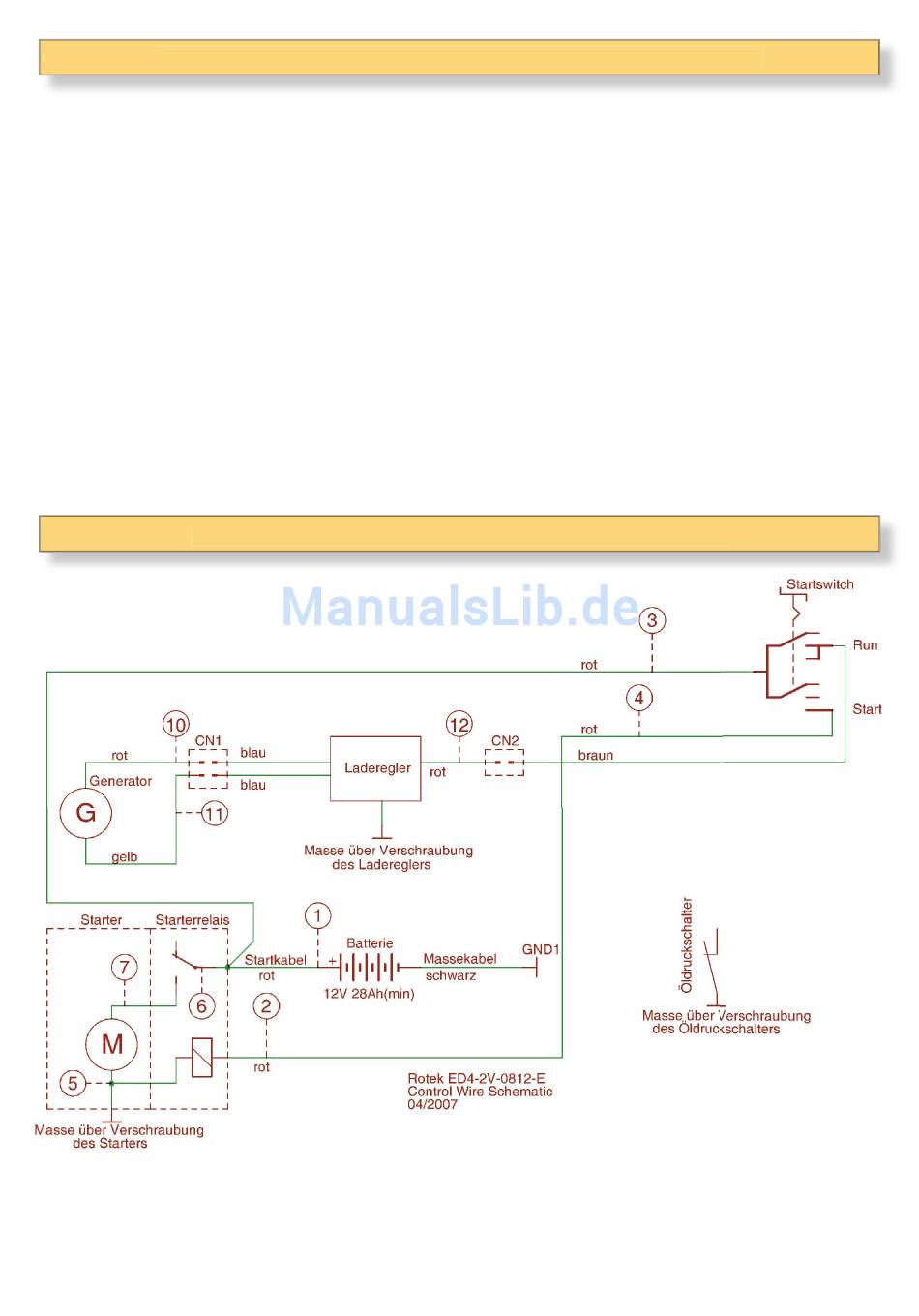

Fehlerdiagnose - 2c. Schaltbild Motor Start
-12-
