Endress+Hauser Micropilot FMR43 IO-Link Kurzanleitung Seite 13

Micropilot FMR43 IO-Link
2-Draht
1 Versorgungsspannung L+, Aderfarbe braun (BN)
2 OUT (L-), Aderfarbe weiß (WH)
3- oder 4-Draht
1 Versorgungsspannung L+, Aderfarbe braun (BN)
2 Schalt- oder Analogausgang (OUT2), Aderfarbe weiß (WH)
3 Versorgungsspannung L-, Aderfarbe blau (BU)
4 Schalt- oder IO-Link-Ausgang (OUT1), Aderfarbe schwarz (BK)
Die Funktionalität des Ausgangs 1 und 2 ist konfigurierbar.

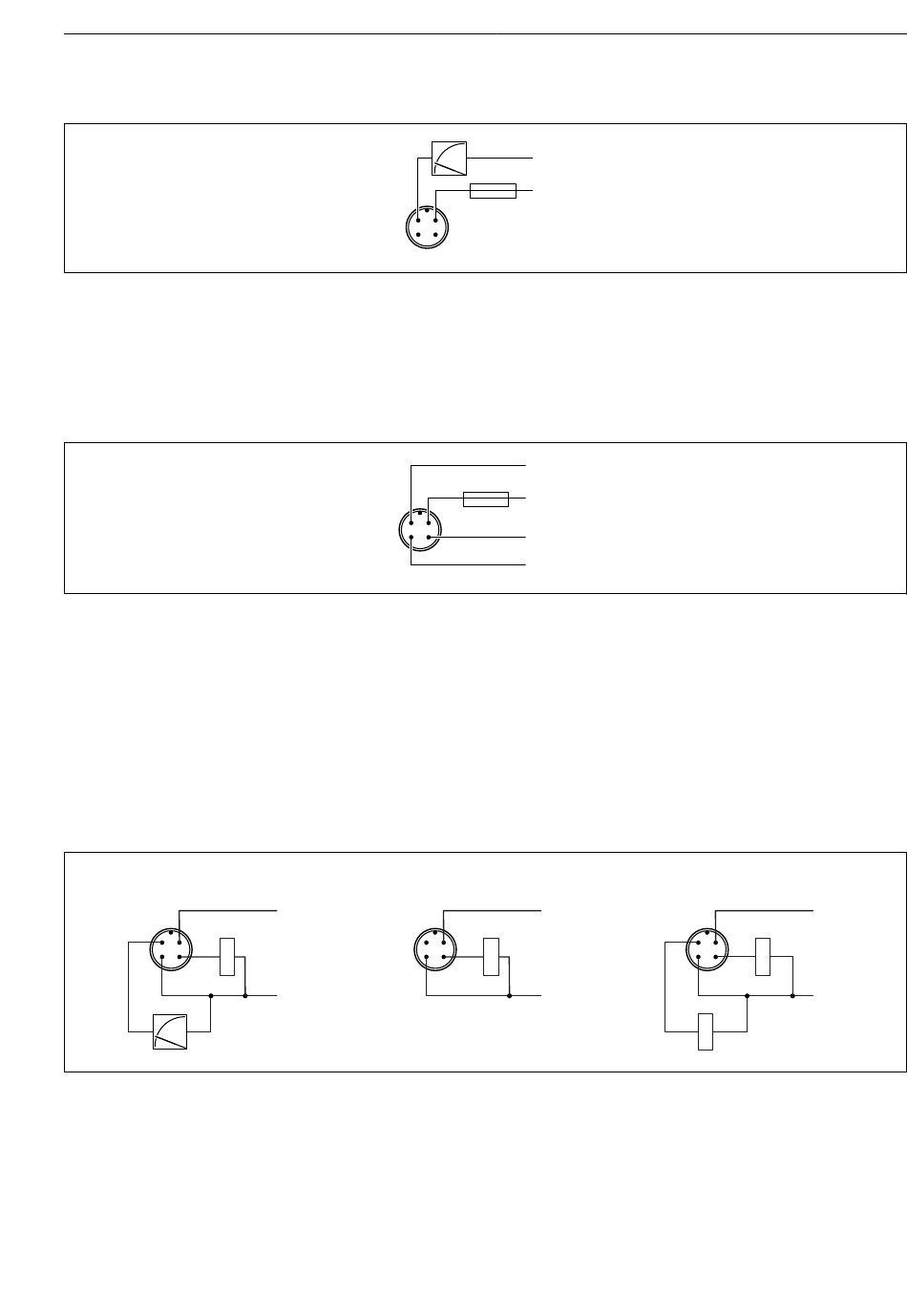

Anschlussbeispiele
A
1
2
3 4
A 1 x PNP Schalt- und Analogausgang (Standard-Einstellung)
B 1 x PNP Schaltausgang (Stromausgang muss deaktiviert werden. Wenn Stromausgang nicht deakti-
viert wurde, dann erscheint eine Meldung. Bei Vor-Ort-Anzeige: Fehler wird angezeigt. Bei LED-
Anzeige: Betriebszustand LED leuchtet dauerhaft rot.)
C 2 x PNP Schaltausgang (2. Ausgang auf Schaltausgang stellen)
Endress+Hauser
2 1
3
4
2 1
3 4
L+
1
2
3 4
L–
OUT
0.5A
L+
OUT2
0.5A
L+
OUT1
L–
B
L+
L–
Elektrischer Anschluss
C
L+
1
2
3 4
L–
A0052660
A0052457
A0052458
13
