Montage
5.2 Gerät montieren
5.2.1 Gerät einschrauben
• Nur am Sechskant drehen, max. Drehmoment 50 Nm (37 lbf ft)
• M24-Sensoren: Montage mit Werkzeug nur an der parallelen Schlüsselfläche, max. Dreh-
moment 30 Nm (22 lbf ft)
• Nicht am Gehäuse drehen!
Gabelschlüssel 32 mm
Gabelschlüssel 55 mm (für Prozessanschlüsse MNPT/G 1½)
1.

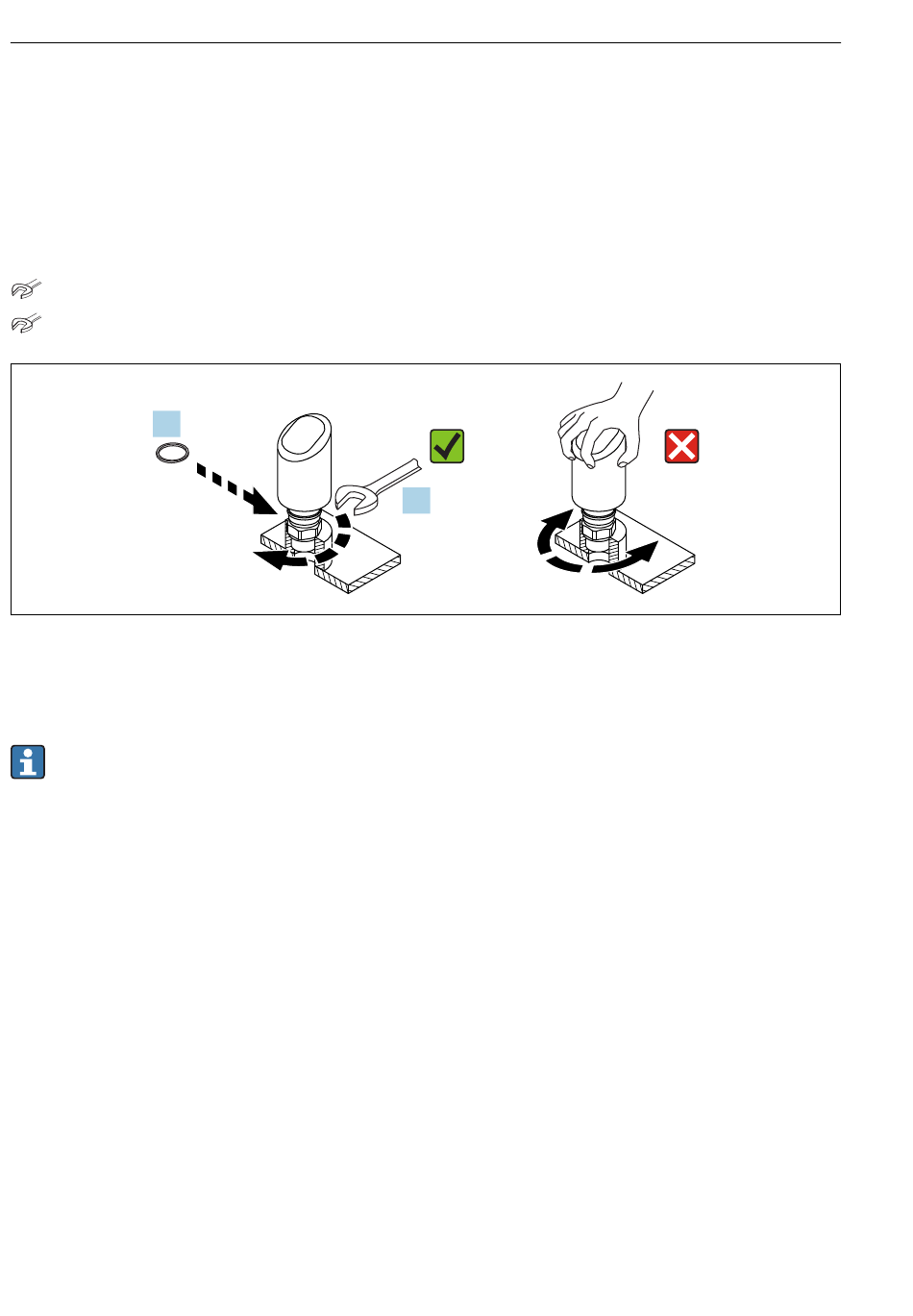

 1 Gerät einschrauben
5.2.2 Hinweise zum Einschraubgewinde
Bei längeren Stutzen muss mit einer reduzierten Messperformance gerechnet werden.
Folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein
• Die Stutzenkante sollte abgerundet sein
• Es muss eine Störechoausblendung durchgeführt werden
• Für Anwendungen mit höheren Stutzen als in der Tabelle angegeben den Support des
Herstellers kontaktieren
5.2.3 Prozessanschlüsse
Siehe Betriebsanleitung.
5.2.4 Montagekontrolle
 Ist das Gerät unbeschädigt (Sichtkontrolle)?
 Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
 Ist das Gerät sachgerecht befestigt?
 Erfüllt das Gerät die Messstellenspezifikationen?
Zum Beispiel:
 Prozesstemperatur
 Prozessdruck
