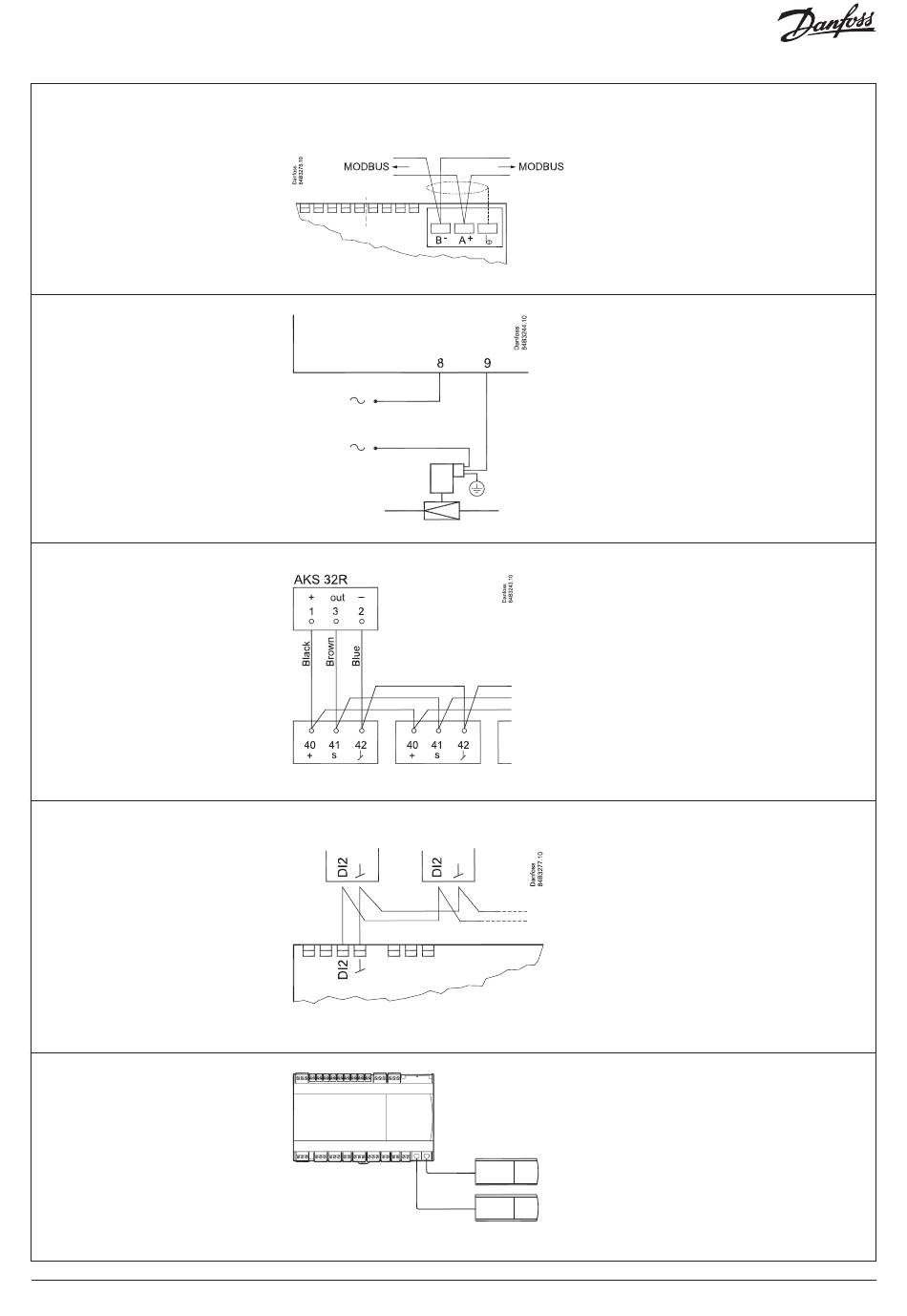

Datenübertragung
AKV-Info
AKS 32R Info
Koordiniertes Abtauen
über Kabelanschlüsse
Externes Display
AK-UI55
4 | AN300030680307de-000101
Wichtig
230 V AC (115 V AC)
L
+ L
:
max
1
2
Achten Sie unbedingt darauf, das
Datenübertragungskabel korrekt anzuschließen.
Siehe separate Dokumentation Nr. RC8AC902
230 V oder 115 V
AC Spule
Das Signal von einem Druckmessumformer kann
von bis zu zehn Reglern empfangen werden.
Es darf jedoch kein erheblicher Druckabfall
zwischen der Position des Druckmessumformers
in der Saugleitung und den einzelnen
Verdampfern bestehen.
Max. 10
Die folgenden Regler können auf
diese Weise angeschlossen werden:
EKC 204A, AK-CC210, AK-CC250,
AK-CC450, AK-CC550 und AK-CC55
Die Kühlung wird fortgesetzt, sobald alle
Regler die Abtauung abgeschlossen haben.
Display
084B4075/084B4076/084B4077
Kabel 3 m: 084B4078
Kabel 6 m: 084B4079
.=100 m
© Danfoss | DCS (vt) | 2019.12
