Montage An Der Wand - Rowi HIT 2000/1 Q Basic Betriebsanleitung

min. 100 cm

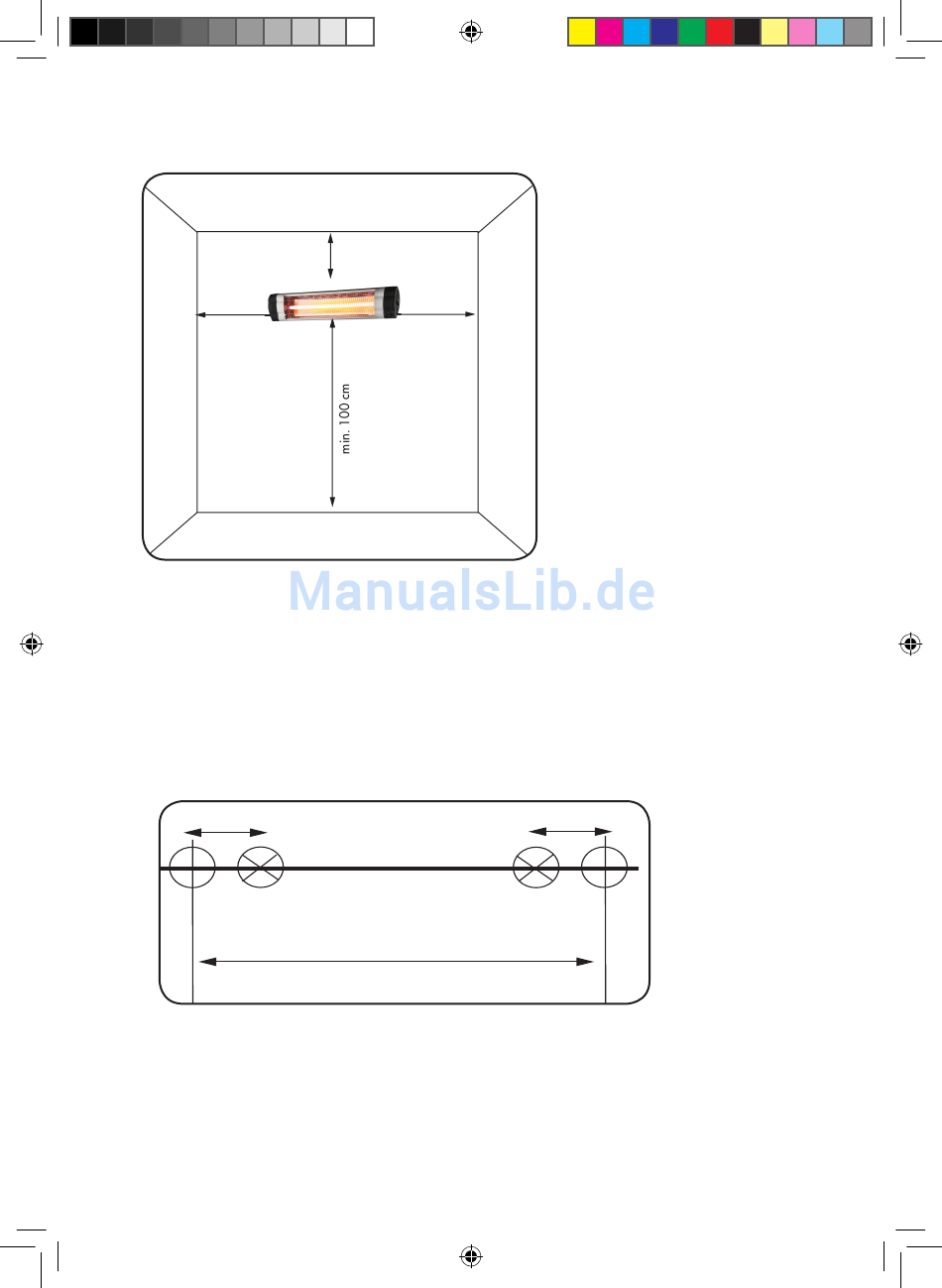

Abb. 4: Korrekte Platzierung des Strahlers

Montage an der Wand

1. Nehmen Sie das Zubehör-Kit zur Wandmontage (im Lieferumfang enthalten) heraus.
2. Zeichnen Sie die 4 Löcher der Befestigungswinkel (je 2 pro Winkel) an der Wand ein.
Beachten Sie hierzu die Abstände in der Zeichnung (siehe Abb. 5)
3. Bohren Sie die Löcher (Bohrer: Ø 8 mm) in die Wand und befestigen Sie die Winkel mit
beiliegenden Schrauben und Dübeln.
35 mm
Abb. 5: Korrekte Platzierung des Strahlers
FIN_103030102_DE-GB_HIT 2000-1 W Basic.indd 12
Decke
Raumhöhe: 2,40 m
min. 70 cm
min. 100 cm
Boden
min. 120 cm
12/40
35 mm
