Rowi HIT 1600/1 LB Bedienungsanleitung
Verwandte Anleitungen für Rowi HIT 1600/1 LB
Inhaltszusammenfassung für Rowi HIT 1600/1 LB

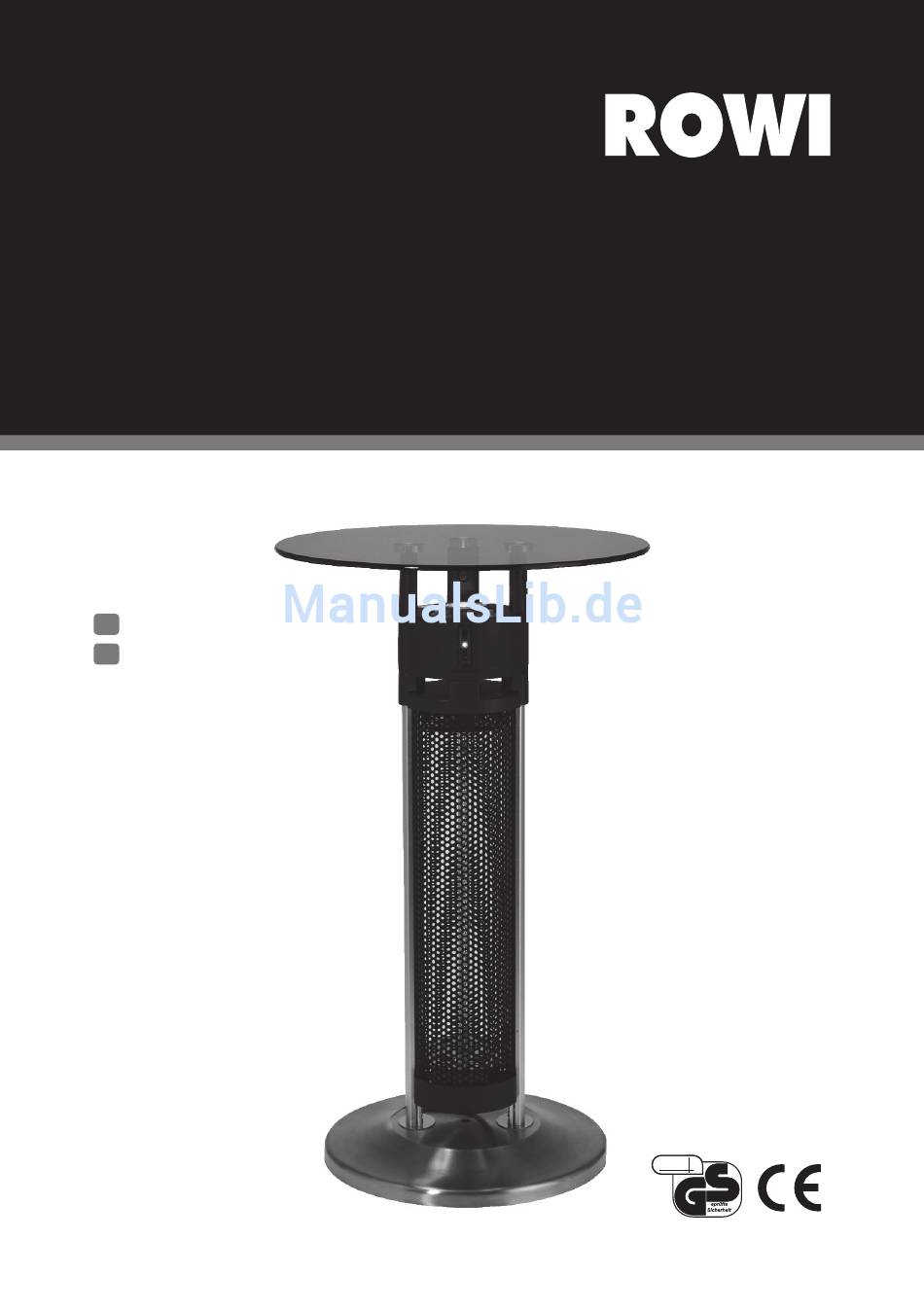

- Seite 1 HIT 1600/1 LB Artikelnummer: 1 03 03 0057 Bedienungsanleitung Operating Instructions...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Infrarot-Tischheizstrahlers erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme und Bedienung Abschalten des Gerätes Lagerung Wiederverpacken für private Transportzwecke... -
Seite 4: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetztes (ProdSG) entspricht. Bezeichnung des Gerätes: HIT 1600/1 LB Infrarot-Tischheizstrahler (1600 W) Artikel-Nummer: 1 03 03 0057 Einschlägige EG-Richtlinien: EG-Niederspannungsrichtlinie(2006/95/EG) EG-Richtlinie Elektromagnetische Verträglichkeit... -
Seite 5: Produktbeschreibung

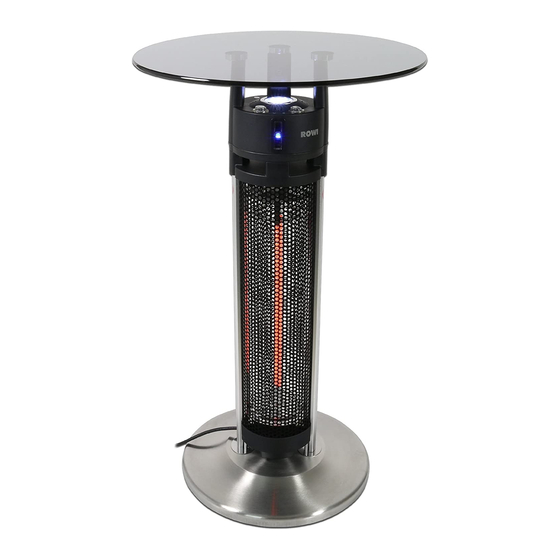

Produktbeschreibung Allgemeines Der formschöne Infrarot-Tischheizstrahler HIT 1600/1 LB ist ein Universalgerät für den Einsatz im Außenbereich. Per Knopfdruck wird ohne Vorheizen eine angenehme Wärme aufgebaut und direkt an Personen oder Objekte abgegeben, ohne dass dabei Wärme durch einen Luftzug verloren geht. Dank des integrierten IR-Sensors reagiert das Gerät auf Bewegung und schaltet sich bei Annäherung ein oder längerer Abwesenheit entsprechend... -
Seite 6: Technische Daten
Umkippschutz Der Umkippschutz wird ausgelöst sobald das Gerät einen bestimmten Neigungswinkel überschreitet. Dabei schaltet sich das Gerät automatisch aus. Um das Gerät wieder in Betrieb zu nehmen muss dieses in die senkrechte Position zurückgebracht werden. Cool-Touch Die besondere „Cool-Touch“ Ummantelung auf dem Feuerschutzgeflecht verhindert eine Überhitzung der Oberfläche und schützt auch bei direktem Kontakt mit der Haut vor Verbrennungen. -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Allgemeines Eine unsachgemäße Benutzung dieses Gerätes kann schwerwiegende und weit reichende gesundheitliche sowie immense Sachschäden verursachen. Lesen Sie deshalb die folgenden Hinweise sorgfältig durch. Machen Sie sich mit dem Gerät gut vertraut, bevor Sie es in Betrieb nehmen. Nur so kann ein sicherer und einwand- freier Betrieb des Infrarot-Tischheizstrahlers gewährleistet werden. -
Seite 8: 1.7.2 Spezifische Sicherheitshinweise
Mängel. Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. -
Seite 9: Vorbereitung Des Produktes Für Den Betrieb
P Das Gerät darf nicht in Umgebungen aufgestellt und betrieben werden, in denen sich Säuren, Dämpfe, explosive oder entflammbare Gase befinden. P Berühren Sie das Gerät niemals während Sie duschen oder baden. P Tauchen Sie das Gerät niemals ins Wasser. P Beachten Sie bei der Aufstellung die vorgeschriebenen Sicherheitsabstände. - Seite 10 Stellen Sie zunächst den Grundträger auf den Kopf und stecken Sie die Befesti- gungsscheiben (Nr. 6) auf die silberfar- benen Dekorleisten (Nr. 5). Ziehen Sie das Netzkabel (Nr. 8) durch das Mittel- loch der Standfußabdeckung (Nr. 4) und des Standfußes (Nr. 3). Schieben Sie abschließend die Stand- fußabdeckung (Nr.
-
Seite 11: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 2: Geräteübersicht Bezeichnung Glasablage Ein-/Ausschalter LED-Beleuchtung Standfuß Bewegungssensor Ein-/Ausschalter Heizelement Tab. 2: Gerätebeschriftung Inbetriebnahme Nach der Montage der einzelnen Bauteile kann das Gerät in Betrieb genommen werden. Gehen Sie dabei wie folgt beschrieben vor: 1. Vergewissern Sie sich, dass der Ein-/Ausschalter des Heizelementes (siehe Abb. 2, Nr. 5) auf „0“... -
Seite 12: Abschalten Des Gerätes
3. Aktivieren Sie den Bewegungssensor, indem Sie den Ein-/Ausschalter des Heizele- mentes (siehe Abb. 2, Nr. 5) in Position „=“ bringen. Die Heizspirale beginnt zu glühen. Das Licht des Bewegungssensors blinkt. Befinden sich Personen oder Objekte im Radius des Bewegunssensors (60 cm) leuchtet das Licht des Sensors dauerhaft und das Heizelement schaltet sich automatisch ein. -
Seite 13: Reinigung
P Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch. Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel. Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer- den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 6). Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Gerät startet nicht. -
Seite 14: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 15: Abwicklung
Ansprüche, die über die kostenlose Fehlerbeseitigung hinausgehen, wie z. B. Schadensersatz- Ansprüche sind nicht Bestandteil des Gewährleistungsumfanges. Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. -
Seite 16: Online-Registrierung
P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3 76698 Ubstadt-Weiher Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang- reichen Online-Service bei unseren Kunden. -
Seite 17: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. 47 48 Abb. 3: Explosionszeichnung 17/44... - Seite 18 Pos. Bezeichnung Artikel-Nummer Glasablage 4 03 03 0319 Befestigung Glasablage 4 03 03 0320 Zusätzliche Halterung 4 03 03 0361 Dekorationsring 4 03 03 0343 Abdeckung 4 03 03 0344 Silikondichtung 4 03 03 0345 Halterung Glasablage 4 03 03 0321 LED-Beleuchtung 4 03 03 0346 Kontrollkasten...
- Seite 19 Pos. Bezeichnung Artikel-Nummer Reflektor 4 03 03 0359 Alu-Schiene 4 03 03 0360 Untere Halterung Steuerkasten 4 03 03 0365 Unterer Steuerungskasten 4 03 03 0367 Halterung Kippschutzschalter 4 03 03 0340 Kippschutzschalter 4 03 03 0350 Abdeckung Netzkabel 4 03 03 0368 Dichtung 4 03 03 0352 Befestigungsscheibe Abdeckung Standfuß...
-
Seite 20: Schaltplan
Pos. Bezeichnung Artikel-Nummer Schrauben M4x12 4 03 03 0366 Schrauben M6x20 4 03 03 0379 Interne Verdrahtung 4 03 03 0375 Netzkabel 4 03 03 0376 Tab. 4: Ersatzteilliste Schaltplan Abb. 4: Schaltplan Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. -
Seite 21: Garantiererklärung
Garantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind.
