Rowi HIT 2000/1 Q Basic Betriebsanleitung
Terrassenheizstrahler
Vorschau ausblenden
Andere Handbücher für HIT 2000/1 Q Basic:
- Originalbetriebsanleitung (28 Seiten) ,
- Originalbetriebsanleitung (16 Seiten) ,
- Originalbetriebsanleitung (20 Seiten)
Verwandte Anleitungen für Rowi HIT 2000/1 Q Basic
Inhaltszusammenfassung für Rowi HIT 2000/1 Q Basic
- Seite 1 HIT 2000/1 Q Basic Artikel-Nummer: 1 03 03 0102 DE Originalbetriebsanleitung (1 - 20) EN Original Instructions for Use (21 - 40) FIN_103030102_DE-GB_HIT 2000-1 W Basic.indd 1 10.06.2014 10:12:45...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Terrassenheizstrahlers erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Aufbau 3.2.1 Wandmontage 3.2.2 Standmontage Inbetriebnahme Lagerung... -
Seite 4: Konformitätserklärung
Konformitätserklärung Hiermit erklären wir, ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3, 76698 Ubstadt-Weiher dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetzes (ProdSG) entspricht. -
Seite 5: Produktbeschreibung

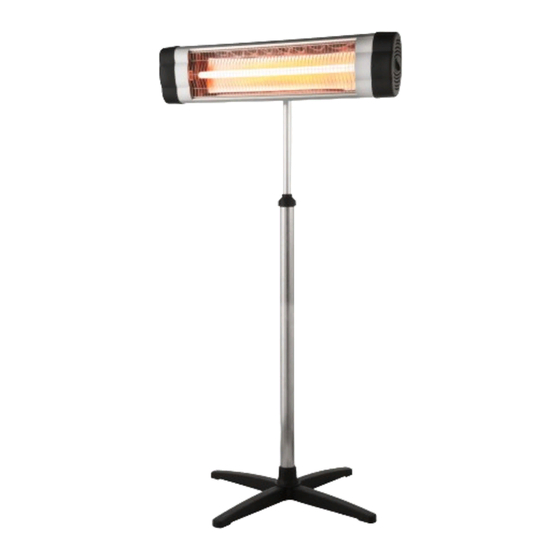

Produktbeschreibung Allgemeines Der leistungsstarke Terrassenheizstrahler mit 2000 W ist ein Universalgerät für den Einsatz im Innen- und Außenbereich. Per Drehknopf kann stufenlos die Temperatur eingestellt und ohne Vorheizen eine angenehme Wärme aufgebaut werden. Das Gerät lässt sich sowohl in der Höhe als auch am Heizkopf verstellen und ist dank stabilem Standfuß besonders komfortabel und sicher im Gebrauch. -
Seite 6: Technische Daten
Umkippschutz Wird das Gerät einer zu starken Neigung ausgesetzt, wird das Gerät sofort ausgeschaltet um keinerlei Schäden hervorzurufen. Technische Daten Netzanschluss 220 V--240 V~50 Hz Heizleistung 2000 W Heizelement Quarz Heizstufen stufenlos regelbar Schutzart IP34 Schutzklasse Aufbaumaß (B x T x H) ca. - Seite 7 Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-...
-
Seite 8: Spezifische Sicherheitshinweise
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher- heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege- ben oder vom Hersteller empfohlen werden. Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr- deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel, befinden. -
Seite 9: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 10: Betriebsanleitung
Betriebsanleitung Geräteübersicht Nr. Bezeichnung 1 Standfüße 2 Standrohr 3 Befestigungsmutter 4 Metallstange (höhenverstellbar) 5 Zubehör: Befestigung für Heizkopf (ohne Abbildung) Abb. 1a: Geräteübersicht Standfuß (Abb. modellabhängig)) Nr. Bezeichnung 1 Thermostat-Drehknopf 2 Heizelement 3 Befestigungswinkel 4 Netzkabel 5 Schutzgitter 6 Zubehör:Befestigung für Heizkopf (ohne Abbildung) Abb. -
Seite 11: Aufbau
Aufbau Bevor Sie das Gerät in Betrieb nehmen, beachten Sie die Aufstell- und Sicherheitshin- weise dieser Bedienungsanleitung, besonders die unter Kapitel 2.3. 3.2.1 Wandmontage P Achten Sie, bei der Anbringung darauf, dass der Strahler weder senkrecht noch diagonal an der Wand angebracht wird, sondern stets nur waagrecht befestigt ist (siehe Abb. -
Seite 12: Montage An Der Wand
Decke Raumhöhe: 2,40 m min. 70 cm min. 100 cm min. 100 cm Boden Abb. 4: Korrekte Platzierung des Strahlers Montage an der Wand 1. Nehmen Sie das Zubehör-Kit zur Wandmontage (im Lieferumfang enthalten) heraus. 2. Zeichnen Sie die 4 Löcher der Befestigungswinkel (je 2 pro Winkel) an der Wand ein. Beachten Sie hierzu die Abstände in der Zeichnung (siehe Abb. -
Seite 13: Standmontage
3.2.2 Standmontage 1. Stecken Sie zunächst die 4 Standfüße (Abb. 1a, Nr. 1) jeweils seitlich in die mittlere Konsole. 2. Anschliessend das Standrohr (Abb. 1a, Nr. 2) in die Mitte der Standfüße setzen und mit der großen Plastikmutter alles durch Zudrehen befestigen. 3. -
Seite 14: Reinigung Und Instandhaltung
Reinigung und Instandhaltung Sicherheitsmaßnahmen P Ziehen Sie unbedingt den Netzstecker aus der Steckdose, bevor Sie das Gerät warten. P Beginnen Sie mit den Instandhaltungs- und Reinigungsarbeiten erst, wenn der Infrarot- Terrassenheizstrahler vollständig abgekühlt ist. Reinigung Zum Schutz vor Verunreinigungen sollte der Terrassenheizstrahler nach jedem Gebrauch abgedeckt werden. -
Seite 15: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 16: Abwicklung
Abwicklung Sollten beim Betrieb Ihres ROWI-Produktes Probleme auftreten, gehen Sie bitte wie folgt vor: 1. Bedienungsanleitung lesen Die meisten Funktionsstörungen werden durch eine fehlerhafte Bedienung verursacht. Lesen Sie deshalb beim Auftreten einer Funktionsstörung zunächst in der Bedienungs- anleitung nach. In Kapitel 4.3 finden Sie entsprechende Hinweise zur Beseitigung von Funktionsstörungen. -
Seite 17: Garantieerklärung
Garantieerklärung Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher. Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. -
Seite 18: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Bitte beachten Sie, dass einige Ersatzteile nicht bei ROWI erhältlich bzw. nicht einzeln austauschbar sind. Weitere Informationen hierzu erhalten Sie beim ROWI Service-Center. Abb. 3a: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Hintere Abdeckung (oben) 4 03 03 1573 Schutzgitter... - Seite 19 Pos. Bezeichnung Artikel-Nummer Stator 4 03 03 1584 Hintere Abdeckung (unten) 4 03 03 1585 Seitenabdeckung (links) 4 03 03 1586 Halterung Heizelement (links) 4 03 03 1587 kleine Abdeckung (links) 4 03 03 1588 Abdeckung (rechts) 4 03 03 1589 Reflektor 4 03 03 1590 Halterungswinkel...
- Seite 40 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de 40/40 FIN_103030102_DE-GB_HIT 2000-1 W Basic.indd 40 10.06.2014 10:12:49...
