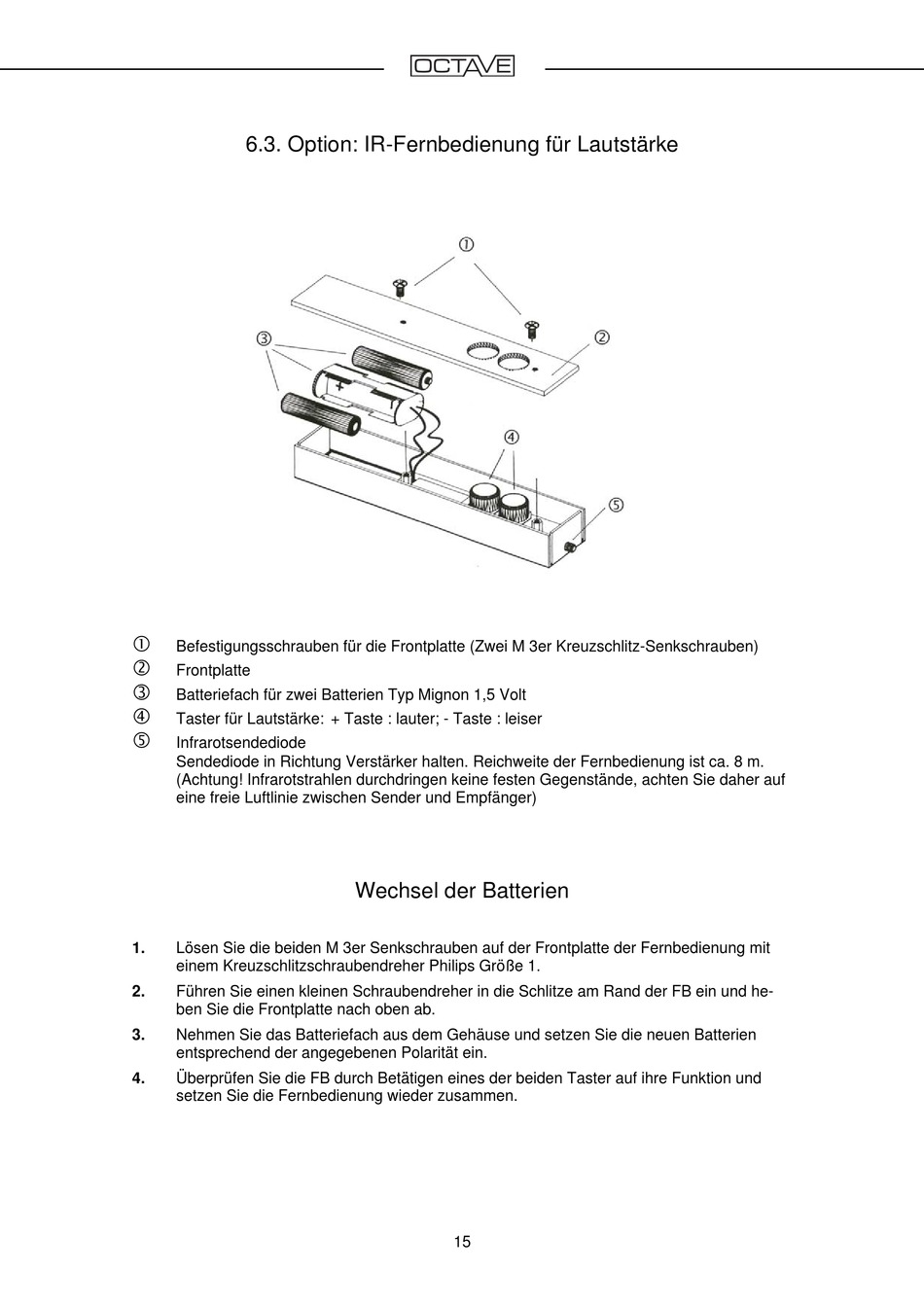

6.3. Option: IR-Fernbedienung für Lautstärke
Befestigungsschrauben für die Frontplatte (Zwei M 3er Kreuzschlitz-Senkschrauben)
Frontplatte
Batteriefach für zwei Batterien Typ Mignon 1,5 Volt
Taster für Lautstärke: + Taste : lauter; - Taste : leiser
Infrarotsendediode
Sendediode in Richtung Verstärker halten. Reichweite der Fernbedienung ist ca. 8 m.
(Achtung! Infrarotstrahlen durchdringen keine festen Gegenstände, achten Sie daher auf
eine freie Luftlinie zwischen Sender und Empfänger)
1.
Lösen Sie die beiden M 3er Senkschrauben auf der Frontplatte der Fernbedienung mit
einem Kreuzschlitzschraubendreher Philips Größe 1.
2.
Führen Sie einen kleinen Schraubendreher in die Schlitze am Rand der FB ein und he-
ben Sie die Frontplatte nach oben ab.
3.
Nehmen Sie das Batteriefach aus dem Gehäuse und setzen Sie die neuen Batterien
entsprechend der angegebenen Polarität ein.
4.
Überprüfen Sie die FB durch Betätigen eines der beiden Taster auf ihre Funktion und
setzen Sie die Fernbedienung wieder zusammen.
Wechsel der Batterien
15
