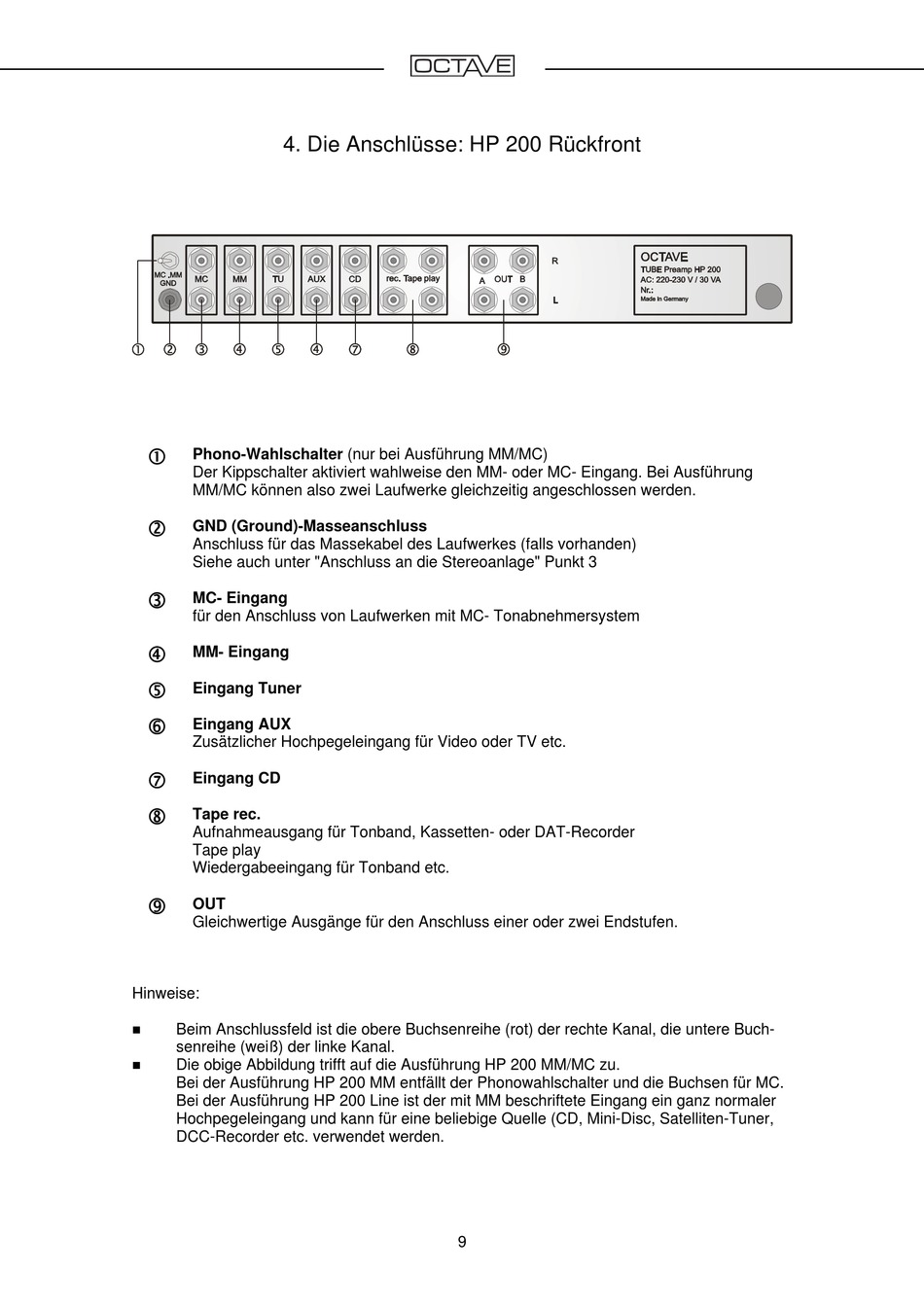

4. Die Anschlüsse: HP 200 Rückfront
Phono-Wahlschalter (nur bei Ausführung MM/MC)
Der Kippschalter aktiviert wahlweise den MM- oder MC- Eingang. Bei Ausführung
MM/MC können also zwei Laufwerke gleichzeitig angeschlossen werden.
GND (Ground)-Masseanschluss
Anschluss für das Massekabel des Laufwerkes (falls vorhanden)
Siehe auch unter "Anschluss an die Stereoanlage" Punkt 3
MC- Eingang
für den Anschluss von Laufwerken mit MC- Tonabnehmersystem
MM- Eingang
Eingang Tuner
Eingang AUX
Zusätzlicher Hochpegeleingang für Video oder TV etc.
Eingang CD
Tape rec.
Aufnahmeausgang für Tonband, Kassetten- oder DAT-Recorder
Tape play
Wiedergabeeingang für Tonband etc.
OUT
Gleichwertige Ausgänge für den Anschluss einer oder zwei Endstufen.
Hinweise:
Beim Anschlussfeld ist die obere Buchsenreihe (rot) der rechte Kanal, die untere Buch-
senreihe (weiß) der linke Kanal.
Die obige Abbildung trifft auf die Ausführung HP 200 MM/MC zu.
Bei der Ausführung HP 200 MM entfällt der Phonowahlschalter und die Buchsen für MC.
Bei der Ausführung HP 200 Line ist der mit MM beschriftete Eingang ein ganz normaler
Hochpegeleingang und kann für eine beliebige Quelle (CD, Mini-Disc, Satelliten-Tuner,
DCC-Recorder etc. verwendet werden.
