Netzhauptschalter:
Bei längeren Betriebspausen sollte der Vorverstärker hier ausgeschaltet werden.
Sicherungshalter für Sicherung 0,3 A.
Das Auswechseln der Sicherung darf nur durch einen Fachmann vorgenommen werden!
Netzeingang (dreipoliger Kaltgerätestecker):
Das Netzkabel ist im Zubehör enthalten.
Phasenkontrollleuchte - leuchtet bei korrekter Polung.
Zur Ermittlung der korrekten Phase im Zweifelsfall den Netzstecker drehen.
Brennt die Leuchte in beiden Stellungen oder in beiden Stellungen nicht, liegt ein Fehler
in
der Hauselektrik vor. Es sollte ein Fachmann zu Rate gezogen werden (defekter Schutz-
leiter)
Anschlusssteckverbinder für Vorverstärker:
Das Anschlusskabel für den Preamp-Filter I ist fest an der Rückfront des HP 200 ange-
schlossen, die Steckverbindung befindet sich an der Rückfront des Preamp-Filters I.
Allgemein: Einstecken des Steckverbinders:
Beim Einstecken des Steckverbinders auf die Verdrehsicherung (Nase) achten und die
Überwurfmutter nicht zu fest zuschrauben!

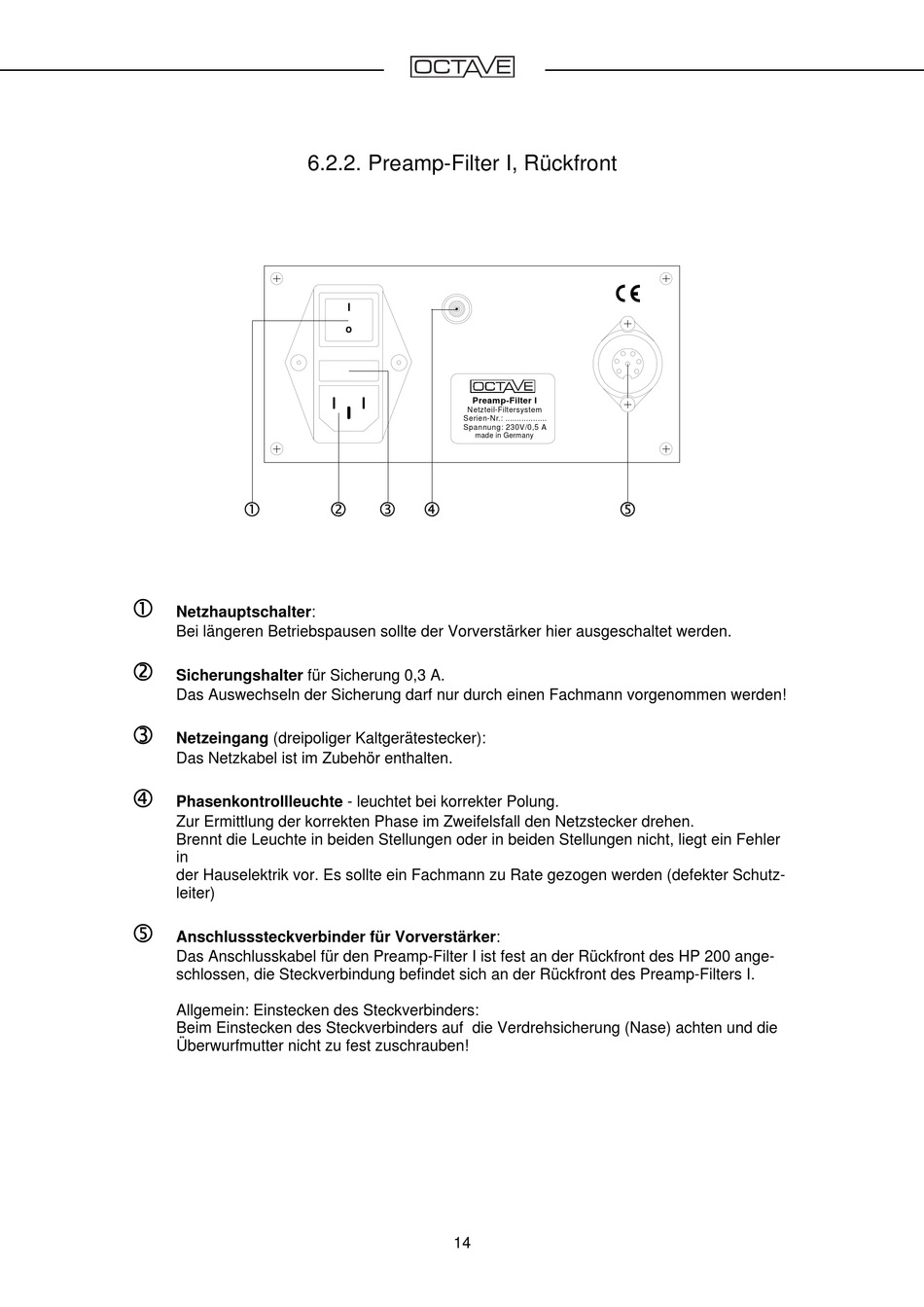

6.2.2. Preamp-Filter I, Rückfront
I
o
Preamp-Filter I
Netzteil-Filtersystem
Serien-Nr.: ..................
Spannung: 230V/0,5 A
made in Germany
14
