Schlosstasche
vorbereiten
und säubern
Kabel anschließen
Motor-Mehrfachverriege-
lungsschloss
verschrauben
DE
22

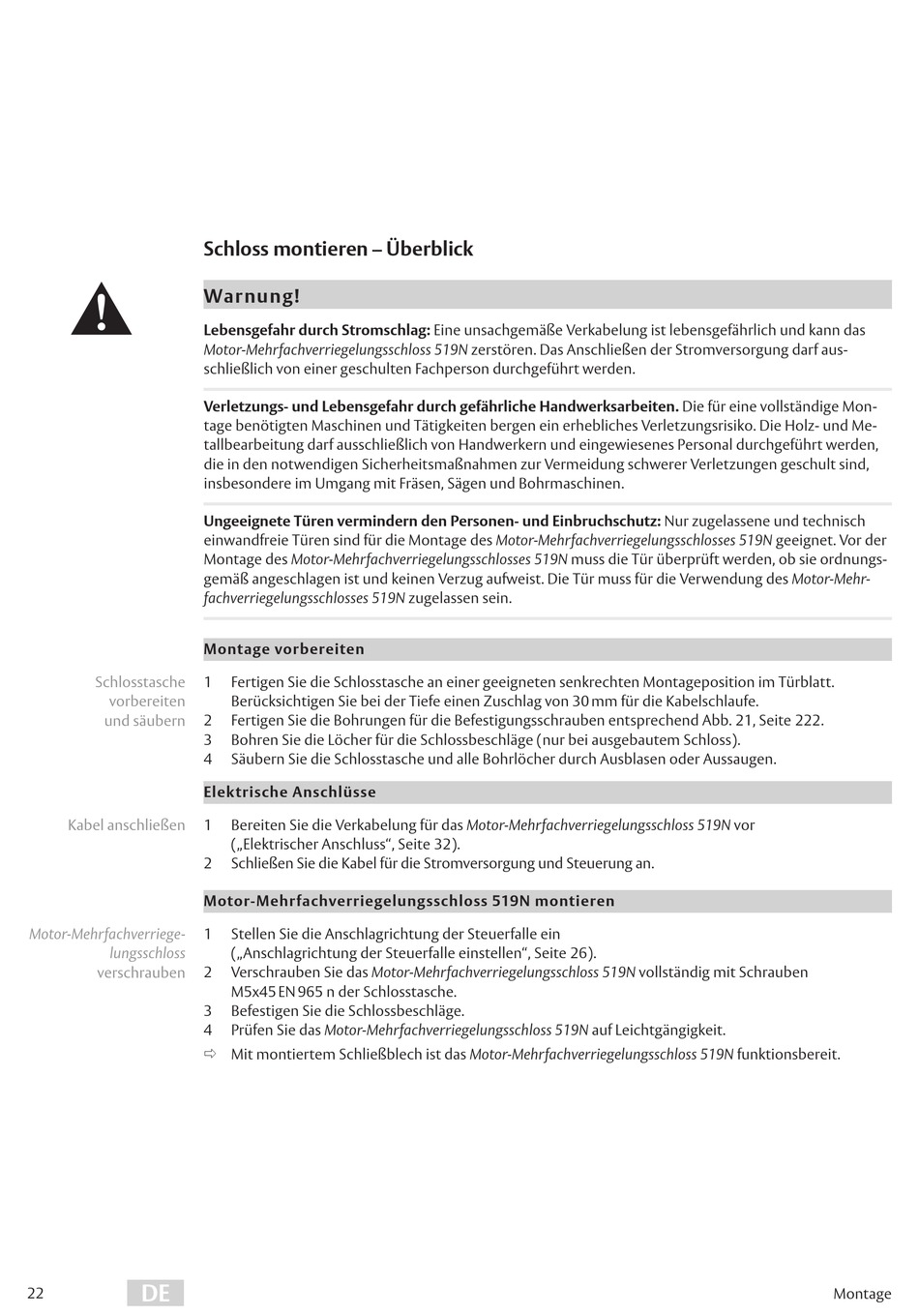

Schloss montieren – Überblick
Warnung!
Lebensgefahr durch Stromschlag: Eine unsachgemäße Verkabelung ist lebensgefährlich und kann das
Motor-Mehrfachverriegelungsschloss 519N zerstören. Das Anschließen der Stromversorgung darf aus-
schließlich von einer geschulten Fachperson durchgeführt werden.
Verletzungs- und Lebensgefahr durch gefährliche Handwerksarbeiten. Die für eine vollständige Mon-
tage benötigten Maschinen und Tätigkeiten bergen ein erhebliches Verletzungsrisiko. Die Holz- und Me-
tallbearbeitung darf ausschließlich von Handwerkern und eingewiesenes Personal durchgeführt werden,
die in den notwendigen Sicherheitsmaßnahmen zur Vermeidung schwerer Verletzungen geschult sind,
insbesondere im Umgang mit Fräsen, Sägen und Bohrmaschinen.
Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch
einwandfreie Türen sind für die Montage des Motor-Mehrfachverriegelungsschlosses 519N geeignet. Vor der
Montage des Motor-Mehrfachverriegelungsschlosses 519N muss die Tür überprüft werden, ob sie ordnungs-
gemäß angeschlagen ist und keinen Verzug aufweist. Die Tür muss für die Verwendung des Motor-Mehr-
fachverriegelungsschlosses 519N zugelassen sein.
Montage vorbereiten
1 Fertigen Sie die Schlosstasche an einer geeigneten senkrechten Montageposition im Türblatt.
Berücksichtigen Sie bei der Tiefe einen Zuschlag von 30 mm für die Kabelschlaufe.
2 Fertigen Sie die Bohrungen für die Befestigungsschrauben entsprechend Abb. 21, Seite 222.
3 Bohren Sie die Löcher für die Schlossbeschläge (nur bei ausgebautem Schloss).
4 Säubern Sie die Schlosstasche und alle Bohrlöcher durch Ausblasen oder Aussaugen.
Elektrische Anschlüsse
1 Bereiten Sie die Verkabelung für das Motor-Mehrfachverriegelungsschloss 519N vor
(„Elektrischer Anschluss", Seite 32).
2 Schließen Sie die Kabel für die Stromversorgung und Steuerung an.
Motor-Mehrfachverriegelungsschloss 519N montieren
1 Stellen Sie die Anschlagrichtung der Steuerfalle ein
(„Anschlagrichtung der Steuerfalle einstellen", Seite 26).
2 Verschrauben Sie das Motor-Mehrfachverriegelungsschloss 519N vollständig mit Schrauben
M5x45 EN 965 n der Schlosstasche.
3 Befestigen Sie die Schlossbeschläge.
4 Prüfen Sie das Motor-Mehrfachverriegelungsschloss 519N auf Leichtgängigkeit.
Ö Mit montiertem Schließblech ist das Motor-Mehrfachverriegelungsschloss 519N funktionsbereit.
Montage
