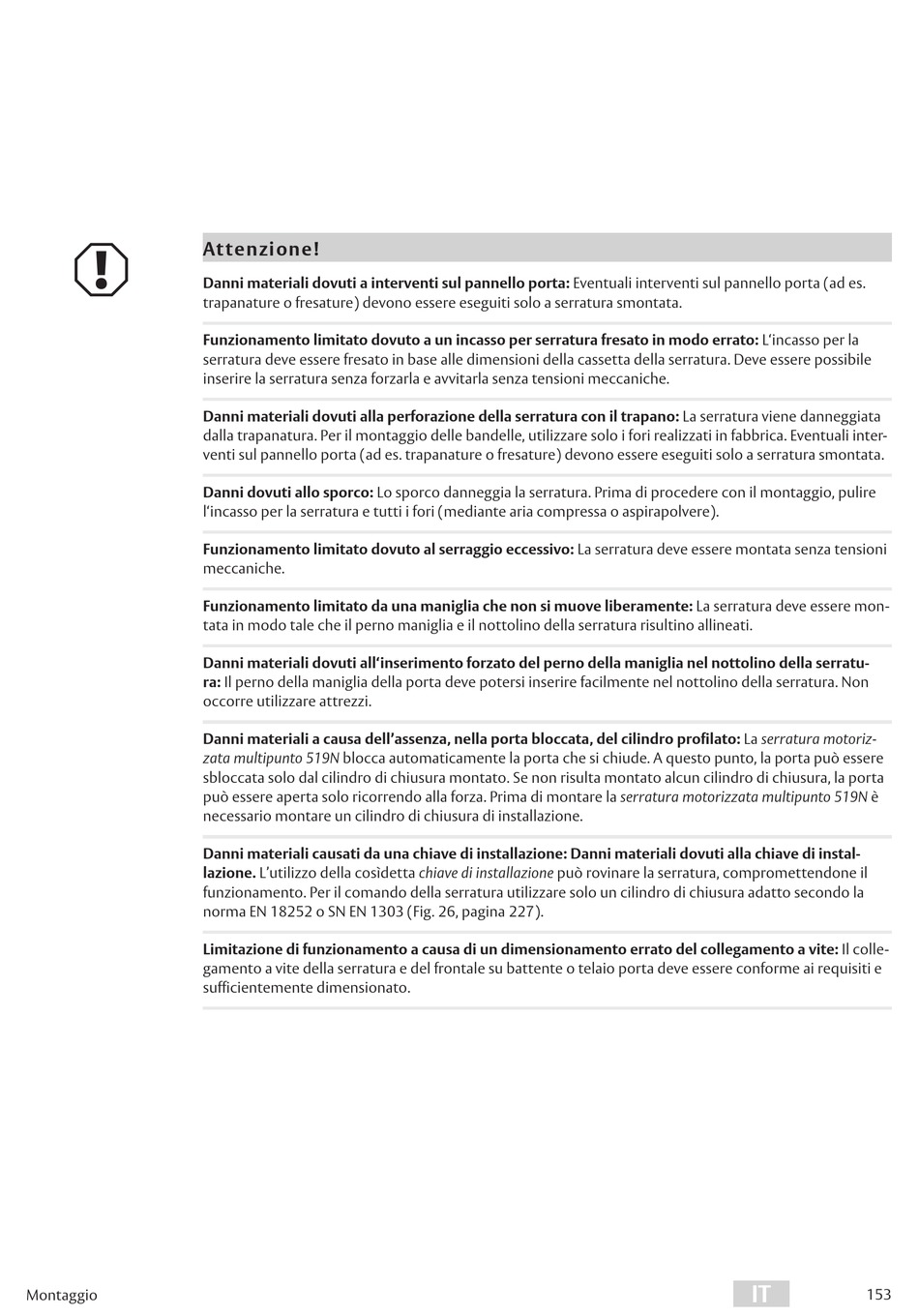

Assa Abloy 519N Montageanleitung Seite 153

At tenzione!
A
Danni materiali dovuti a interventi sul pannello porta: Eventuali interventi sul pannello porta (ad es.
trapanature o fresature) devono essere eseguiti solo a serratura smontata.
Funzionamento limitato dovuto a un incasso per serratura fresato in modo errato: L'incasso per la
serratura deve essere fresato in base alle dimensioni della cassetta della serratura. Deve essere possibile
inserire la serratura senza forzarla e avvitarla senza tensioni meccaniche.
Danni materiali dovuti alla perforazione della serratura con il trapano: La serratura viene danneggiata
dalla trapanatura. Per il montaggio delle bandelle, utilizzare solo i fori realizzati in fabbrica. Eventuali inter-
venti sul pannello porta (ad es. trapanature o fresature) devono essere eseguiti solo a serratura smontata.
Danni dovuti allo sporco: Lo sporco danneggia la serratura. Prima di procedere con il montaggio, pulire
l'incasso per la serratura e tutti i fori (mediante aria compressa o aspirapolvere).
Funzionamento limitato dovuto al serraggio eccessivo: La serratura deve essere montata senza tensioni
meccaniche.
Funzionamento limitato da una maniglia che non si muove liberamente: La serratura deve essere mon-
tata in modo tale che il perno maniglia e il nottolino della serratura risultino allineati.
Danni materiali dovuti all'inserimento forzato del perno della maniglia nel nottolino della serratu-
ra: Il perno della maniglia della porta deve potersi inserire facilmente nel nottolino della serratura. Non
occorre utilizzare attrezzi.
Danni materiali a causa dell'assenza, nella porta bloccata, del cilindro profilato: La serratura motoriz-
zata multipunto 519N blocca automaticamente la porta che si chiude. A questo punto, la porta può essere
sbloccata solo dal cilindro di chiusura montato. Se non risulta montato alcun cilindro di chiusura, la porta
può essere aperta solo ricorrendo alla forza. Prima di montare la serratura motorizzata multipunto 519N è
necessario montare un cilindro di chiusura di installazione.
Danni materiali causati da una chiave di installazione: Danni materiali dovuti alla chiave di instal-
lazione. L'utilizzo della cosìdetta chiave di installazione può rovinare la serratura, compromettendone il
funzionamento. Per il comando della serratura utilizzare solo un cilindro di chiusura adatto secondo la
norma EN 18252 o SN EN 1303 (Fig. 26, pagina 227).
Limitazione di funzionamento a causa di un dimensionamento errato del collegamento a vite: Il colle-
gamento a vite della serratura e del frontale su battente o telaio porta deve essere conforme ai requisiti e
sufficientemente dimensionato.
IT
153
Montaggio
