A
Montage typique d'une
garniture
FR
116

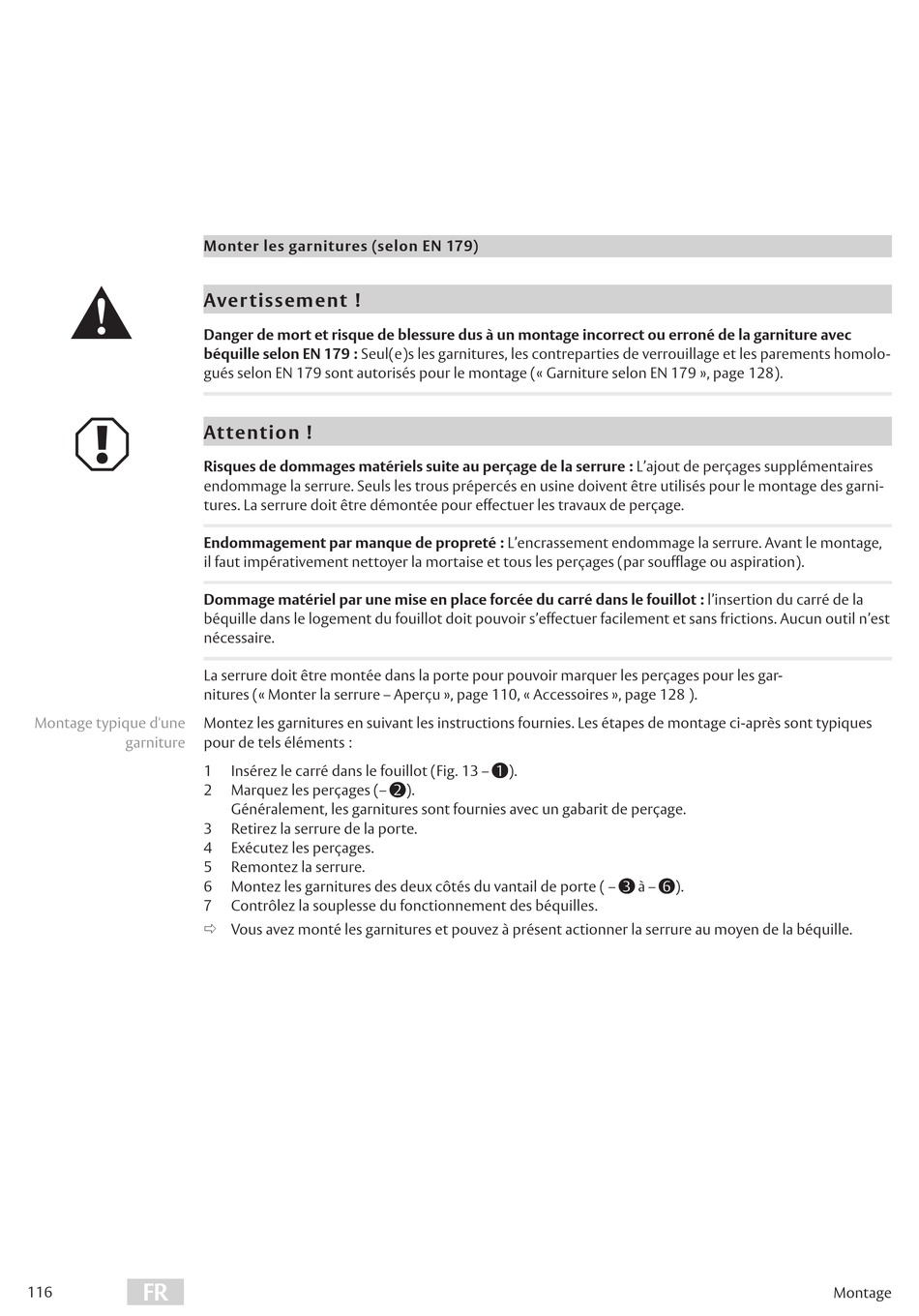

Monter les garnitures (selon EN 179)
Aver tissement !
Danger de mort et risque de blessure dus à un montage incorrect ou erroné de la garniture avec
béquille selon EN 179 : Seul(e)s les garnitures, les contreparties de verrouillage et les parements homolo-
gués selon EN 179 sont autorisés pour le montage (« Garniture selon EN 179 », page 128).
At tention !
Risques de dommages matériels suite au perçage de la serrure : L'ajout de perçages supplémentaires
endommage la serrure. Seuls les trous prépercés en usine doivent être utilisés pour le montage des garni-
tures. La serrure doit être démontée pour effectuer les travaux de perçage.
Endommagement par manque de propreté : L'encrassement endommage la serrure. Avant le montage,
il faut impérativement nettoyer la mortaise et tous les perçages (par soufflage ou aspiration).
Dommage matériel par une mise en place forcée du carré dans le fouillot : l'insertion du carré de la
béquille dans le logement du fouillot doit pouvoir s'effectuer facilement et sans frictions. Aucun outil n'est
nécessaire.
La serrure doit être montée dans la porte pour pouvoir marquer les perçages pour les gar-
nitures (« Monter la serrure – Aperçu », page 110, « Accessoires », page 128 ).
Montez les garnitures en suivant les instructions fournies. Les étapes de montage ci-après sont typiques
pour de tels éléments :
1 Insérez le carré dans le fouillot (Fig. 13 –
2 Marquez les perçages (–
Généralement, les garnitures sont fournies avec un gabarit de perçage.
3 Retirez la serrure de la porte.
4 Exécutez les perçages.
5 Remontez la serrure.
6 Montez les garnitures des deux côtés du vantail de porte ( –
7 Contrôlez la souplesse du fonctionnement des béquilles.
Ö Vous avez monté les garnitures et pouvez à présent actionner la serrure au moyen de la béquille.
1 ).
2 ).
3 à – 6 ).
Montage
