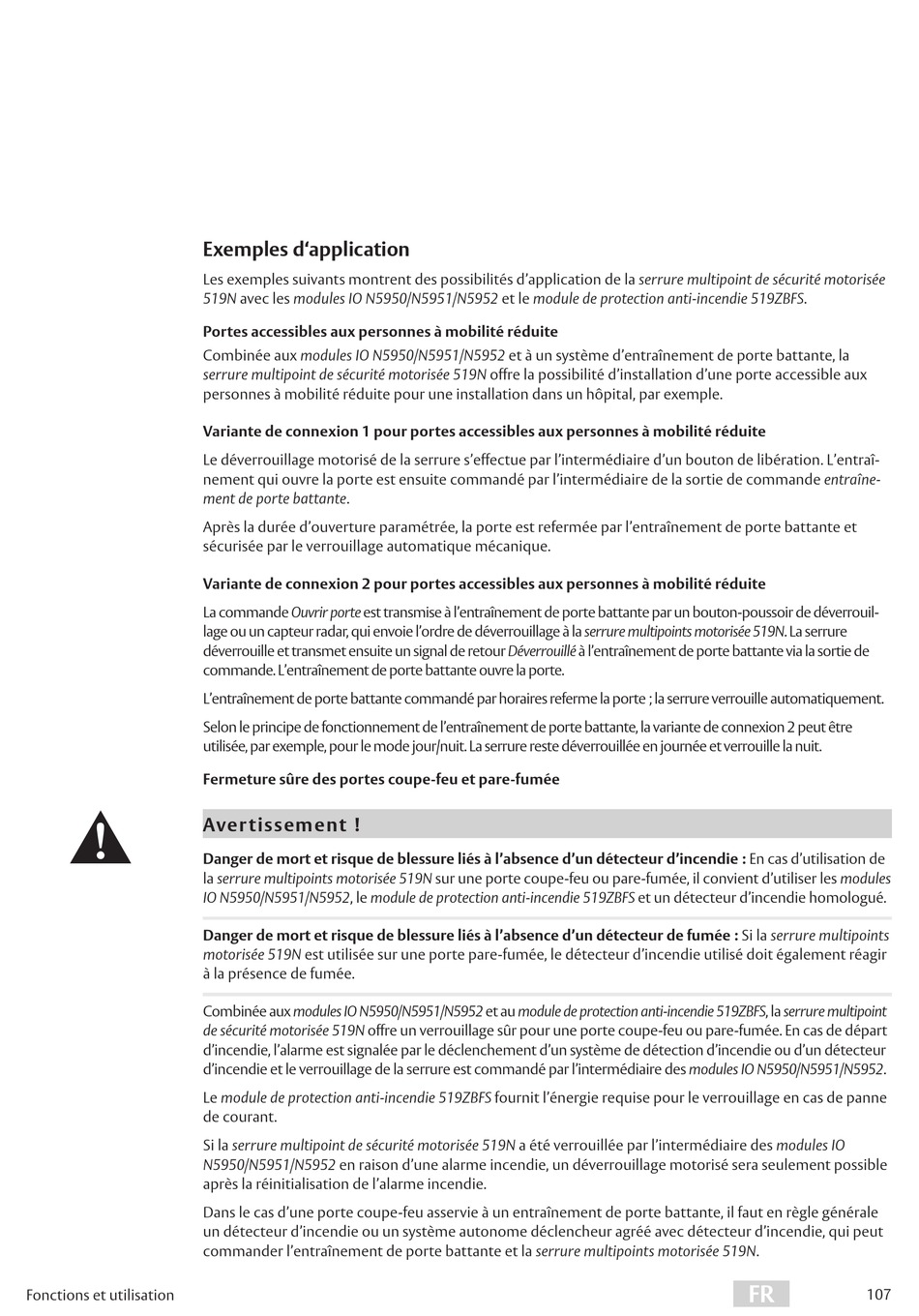

Exemples d'application
Les exemples suivants montrent des possibilités d'application de la serrure multipoint de sécurité motorisée
519N avec les modules IO N5950/N5951/N5952 et le module de protection anti-incendie 519ZBFS.
Portes accessibles aux personnes à mobilité réduite
Combinée aux modules IO N5950/N5951/N5952 et à un système d'entraînement de porte battante, la
serrure multipoint de sécurité motorisée 519N offre la possibilité d'installation d'une porte accessible aux
personnes à mobilité réduite pour une installation dans un hôpital, par exemple.
Variante de connexion 1 pour portes accessibles aux personnes à mobilité réduite
Le déverrouillage motorisé de la serrure s'effectue par l'intermédiaire d'un bouton de libération. L'entraî-
nement qui ouvre la porte est ensuite commandé par l'intermédiaire de la sortie de commande entraîne-
ment de porte battante.
Après la durée d'ouverture paramétrée, la porte est refermée par l'entraînement de porte battante et
sécurisée par le verrouillage automatique mécanique.
Variante de connexion 2 pour portes accessibles aux personnes à mobilité réduite
La commande Ouvrir porte est transmise à l'entraînement de porte battante par un bouton-poussoir de déverrouil-
lage ou un capteur radar, qui envoie l'ordre de déverrouillage à la serrure multipoints motorisée 519N. La serrure
déverrouille et transmet ensuite un signal de retour Déverrouillé à l'entraînement de porte battante via la sortie de
commande. L'entraînement de porte battante ouvre la porte.
L'entraînement de porte battante commandé par horaires referme la porte ; la serrure verrouille automatiquement.
Selon le principe de fonctionnement de l'entraînement de porte battante, la variante de connexion 2 peut être
utilisée, par exemple, pour le mode jour/nuit. La serrure reste déverrouillée en journée et verrouille la nuit.
Fermeture sûre des portes coupe-feu et pare-fumée
!
Aver tissement !
Danger de mort et risque de blessure liés à l'absence d'un détecteur d'incendie : En cas d'utilisation de
la serrure multipoints motorisée 519N sur une porte coupe-feu ou pare-fumée, il convient d'utiliser les modules
IO N5950/N5951/N5952, le module de protection anti-incendie 519ZBFS et un détecteur d'incendie homologué.
Danger de mort et risque de blessure liés à l'absence d'un détecteur de fumée : Si la serrure multipoints
motorisée 519N est utilisée sur une porte pare-fumée, le détecteur d'incendie utilisé doit également réagir
à la présence de fumée.
Combinée aux modules IO N5950/N5951/N5952 et au module de protection anti-incendie 519ZBFS, la serrure multipoint
de sécurité motorisée 519N offre un verrouillage sûr pour une porte coupe-feu ou pare-fumée. En cas de départ
d'incendie, l'alarme est signalée par le déclenchement d'un système de détection d'incendie ou d'un détecteur
d'incendie et le verrouillage de la serrure est commandé par l'intermédiaire des modules IO N5950/N5951/N5952.
Le module de protection anti-incendie 519ZBFS fournit l'énergie requise pour le verrouillage en cas de panne
de courant.
Si la serrure multipoint de sécurité motorisée 519N a été verrouillée par l'intermédiaire des modules IO
N5950/N5951/N5952 en raison d'une alarme incendie, un déverrouillage motorisé sera seulement possible
après la réinitialisation de l'alarme incendie.
Dans le cas d'une porte coupe-feu asservie à un entraînement de porte battante, il faut en règle générale
un détecteur d'incendie ou un système autonome déclencheur agréé avec détecteur d'incendie, qui peut
commander l'entraînement de porte battante et la serrure multipoints motorisée 519N.
