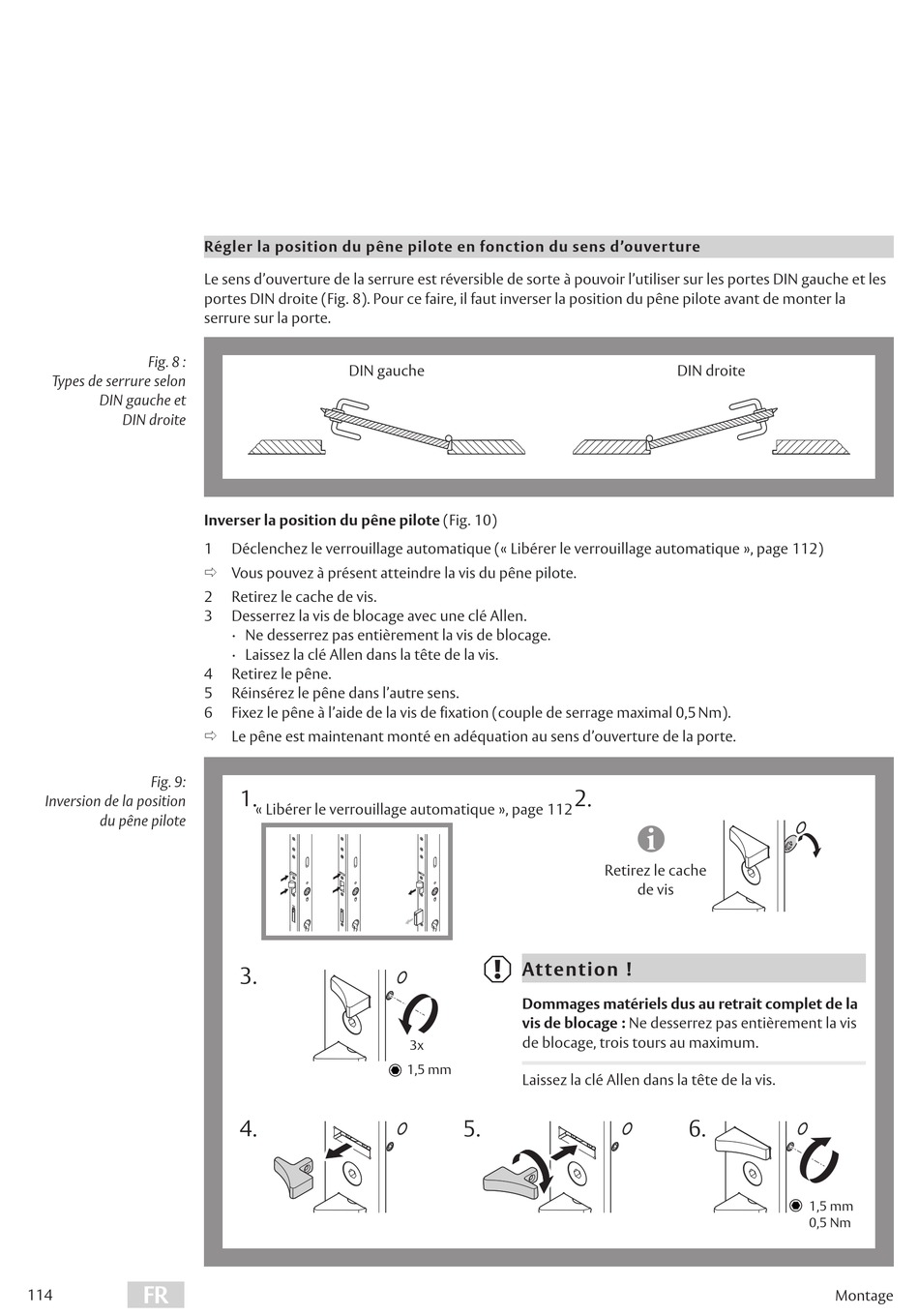

Assa Abloy 519N Montageanleitung Seite 114

Fig. 8 :
Types de serrure selon
DIN gauche et
DIN droite
Fig. 9:
Inversion de la position
du pêne pilote
FR
114
Régler la position du pêne pilote en fonction du sens d'ouverture
Le sens d'ouverture de la serrure est réversible de sorte à pouvoir l'utiliser sur les portes DIN gauche et les
portes DIN droite (Fig. 8). Pour ce faire, il faut inverser la position du pêne pilote avant de monter la
serrure sur la porte.
DIN gauche
Inverser la position du pêne pilote (Fig. 10)
1 Déclenchez le verrouillage automatique (« Libérer le verrouillage automatique », page 112)
Ö Vous pouvez à présent atteindre la vis du pêne pilote.
2 Retirez le cache de vis.
3 Desserrez la vis de blocage avec une clé Allen.
· Ne desserrez pas entièrement la vis de blocage.
· Laissez la clé Allen dans la tête de la vis.
4 Retirez le pêne.
5 Réinsérez le pêne dans l'autre sens.
6 Fixez le pêne à l'aide de la vis de fixation (couple de serrage maximal 0,5 Nm).
Ö Le pêne est maintenant monté en adéquation au sens d'ouverture de la porte.
1.
« Libérer le verrouillage automatique », page 112
3.
4.
2.
A
At tention !
Dommages matériels dus au retrait complet de la
vis de blocage : Ne desserrez pas entièrement la vis
de blocage, trois tours au maximum.
3x
1,5 mm
Laissez la clé Allen dans la tête de la vis.
5.
DIN droite
I
Retirez le cache
de vis
6.
1,5 mm
0,5 Nm
