Preparare e pulire
l'incavo
serratura
Collegare i cavi
Fissare con viti la
serratura motorizzata
multipunto
IT
154

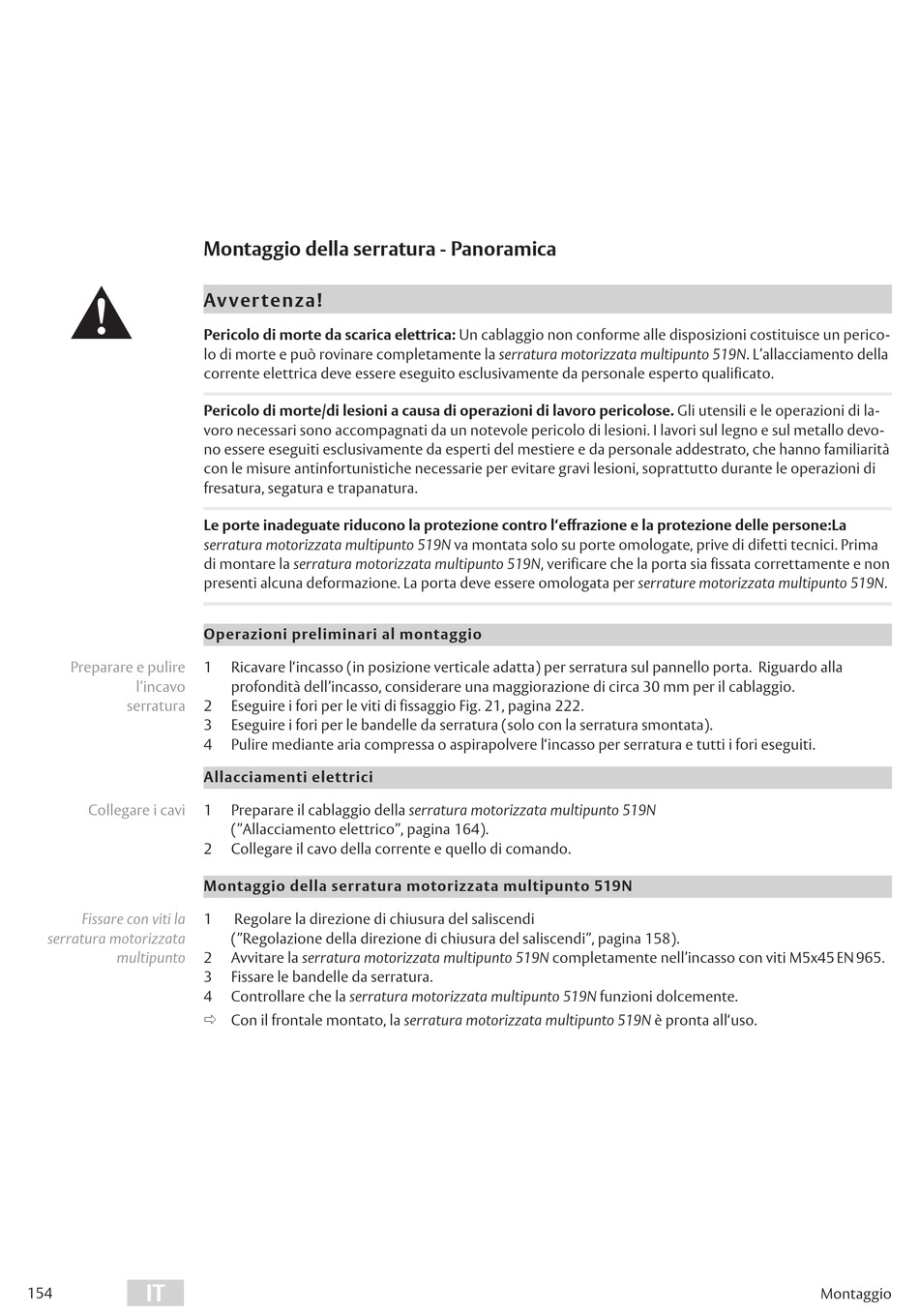

Montaggio della serratura - Panoramica
Av ver tenza!
Pericolo di morte da scarica elettrica: Un cablaggio non conforme alle disposizioni costituisce un perico-
lo di morte e può rovinare completamente la serratura motorizzata multipunto 519N. L'allacciamento della
corrente elettrica deve essere eseguito esclusivamente da personale esperto qualificato.
Pericolo di morte/di lesioni a causa di operazioni di lavoro pericolose. Gli utensili e le operazioni di la-
voro necessari sono accompagnati da un notevole pericolo di lesioni. I lavori sul legno e sul metallo devo-
no essere eseguiti esclusivamente da esperti del mestiere e da personale addestrato, che hanno familiarità
con le misure antinfortunistiche necessarie per evitare gravi lesioni, soprattutto durante le operazioni di
fresatura, segatura e trapanatura.
Le porte inadeguate riducono la protezione contro l'effrazione e la protezione delle persone:La
serratura motorizzata multipunto 519N va montata solo su porte omologate, prive di difetti tecnici. Prima
di montare la serratura motorizzata multipunto 519N, verificare che la porta sia fissata correttamente e non
presenti alcuna deformazione. La porta deve essere omologata per serrature motorizzata multipunto 519N.
Operazioni preliminari al montaggio
1 Ricavare l'incasso (in posizione verticale adatta) per serratura sul pannello porta. Riguardo alla
profondità dell'incasso, considerare una maggiorazione di circa 30 mm per il cablaggio.
2 Eseguire i fori per le viti di fissaggio Fig. 21, pagina 222.
3 Eseguire i fori per le bandelle da serratura (solo con la serratura smontata).
4 Pulire mediante aria compressa o aspirapolvere l'incasso per serratura e tutti i fori eseguiti.
Allacciamenti elettrici
1 Preparare il cablaggio della serratura motorizzata multipunto 519N
("Allacciamento elettrico", pagina 164).
2 Collegare il cavo della corrente e quello di comando.
Montaggio della serratura motorizzata multipunto 519N
1 Regolare la direzione di chiusura del saliscendi
("Regolazione della direzione di chiusura del saliscendi", pagina 158).
2 Avvitare la serratura motorizzata multipunto 519N completamente nell'incasso con viti M5x45 EN 965.
3 Fissare le bandelle da serratura.
4 Controllare che la serratura motorizzata multipunto 519N funzioni dolcemente.
Ö Con il frontale montato, la serratura motorizzata multipunto 519N è pronta all'uso.
