Bedienungsanleitung
Operation Manual
Digital Funktionsmodell mit
Bewegung
Digital Functional Model
with movement

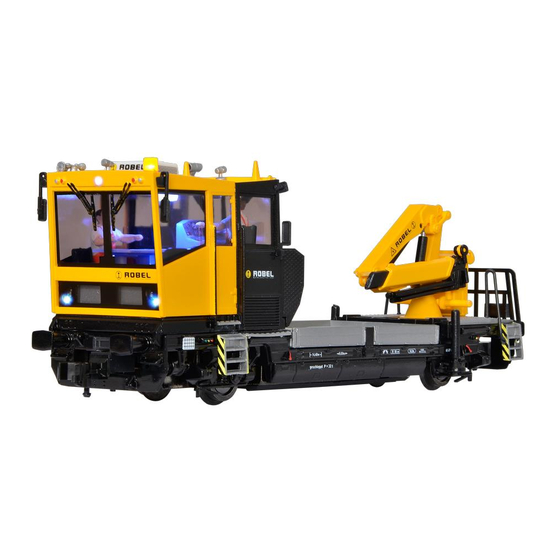

26110 - H0 ROBEL Gleiskraftwagen 54.22,
Funktionsmodell für Zweileitersysteme
26110 - H0 ROBEL Track Motor Car
Functional model - 2 rail version
26111 - H0 ROBEL Gleiskraftwagen 54.22,
Funktionsmodell für Dreileitersysteme
26111 - H0 ROBEL Track Motor Car
functional model - 3 rail version
1.
Wichtige Hinweise ...........................
2.
3.
4.
Betrieb .............................................
5.
6.
Wartung ...........................................
7.
Vorbild ..............................................
8.
Fehlersuche & Abhilfe ......................
9.
Ersatzteile ........................................
10. Technische Daten ............................
2
1.
Important Information ......................
3
2.
Transport and packaging .................
5
3.
Introduction / characteristics ............
5
4.
Operation .........................................
11
5.
Configuration of the decoder ...........
16
6.
Maintenance ....................................
19
7.
Prototype .........................................
20
8.
Troubleshooting ...............................
21
9.
Spare parts ......................................
24
10. Technical Data .................................
DC
AC
DCC
MM
~
=
Rail
NEM
◄►
Com
2L
3L
LED
K
2
3
5
5
11
16
19
20
21
24

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann H0 ROBEL

Inhaltszusammenfassung für Viessmann H0 ROBEL

  • Seite 1: Inhaltsverzeichnis

    Digital Funktionsmodell mit Bewegung Digital Functional Model with movement 26110 - H0 ROBEL Gleiskraftwagen 54.22, Funktionsmodell für Zweileitersysteme 26110 - H0 ROBEL Track Motor Car Functional model - 2 rail version 26111 - H0 ROBEL Gleiskraftwagen 54.22, Rail ◄► Funktionsmodell für Dreileitersysteme...

  • Seite 2: Wichtige Hinweise

    21 V bzw. an Märklin Motorola (MM) such as the Viess- einer Digitalzentrale der Formate DCC mann Commander 5300, und / oder Märklin Motorola (MM) wie bspw. dem Viessmann Commander 5300, • For operation in dry rooms. • zum Betrieb in trockenen Räumen.

  • Seite 3: Transport Und Verpackung

    steht Verletzungsgefahr. 2. Transport und Verpackung 2. Transport and packaging Der Robel Gleiskraftwagen ist ein fein detailliertes The Robel track motor car is a finely detailled and und empfindliches Modell. Damit Sie lange Freu- sensitive model. In order to assure that you may de an diesem Fahrzeug haben, ist er gut verpackt enjoy this product for a long period of time it has und verschiedene Zurüstteile sind im Ausliefe-...

  • Seite 4: Einführung / Eigenschaften

    3. Einführung / Eigenschaften 3. Introduction / characteristics Der Robel Gleiskraftwagen ist eine hochwertige The Robel track motor car is a sophisticated piece Arbeitsmaschine, die wegen der hohen Zugkraft of working equipment, which - due to its consider- durch die besondere Antriebstechnik auch bes- able pulling power - may well be used for transfer tens für den Übergabeverkehr geeignet ist.

  • Seite 5: Funktionstastenbelegung

    Er erkennt automatisch, mit welchem Digitalformat like the prototype and to enjoy all special features er angesprochen wird und stellt sich darauf ein. this model offers. The integral decoder supports Märklin-Motorola Ab Werk eingestellte Adresse: 03 (DCC / MM). (MM) as well as DCC. It automatically detects the Fahrstufenmodus: DCC 28 Fahrstufen available digital data format.

  • Seite 6: Digitale Zusatzfunktionen Dreilicht-Spitzenbeleuchtung / Schlussleuch

    trieb beherrscht der Decoder die Fahrstufenmo- Digital mode (DCC / MM) di 14, 28 und 128 Fahrstufen. Die Lastregelung In digital mode all functions are available and can sorgt für seidenweichen und leisen Fahrbetrieb. be individually controlled with the function buttons (also refer to the paragraph function mapping).

  • Seite 7: Konfiguration Des Decoders

    Kompressor-Sound: (F3) Hint: Prior to moving you should blow the horn once in order to warn all workers. Der Kompressor-Sound lässt sich nur aktivieren, wenn das Soundmodul (F1) aktiv und das Fahr- Compressorsound: (F3) zeug im Stillstand ist. This sound can only be activated when sound is Rangiermodus: (F4) active and the loco is standing still.
  • Seite 8 geres Drücken der Tasten „Stop“ und „Go“) oder again. Then select the current address of the de- schalten Sie die Zentrale kurz aus und wieder ein. coder or the address “80” (if, for instance, you do Wählen Sie zunächst die aktuelle Adresse des not know the current address of the decoder).

  • Seite 9: Konfigurationsvariable (Cv)

    ken und so weiter. Der Decoder erwartet jetzt die tion and confirm by activating the change-of-direc- Hunderter- und die Zehnerstelle des Registers, tion command. dessen Wert Sie programieren wollen, als Wert. The decoder blinks long followed by a long pause. Geben Sie die entsprechende Zahl auf der Zen- This rhythm is repeated continuously.
  • Seite 10 Eingabewerte Erläuterungen / Hinweise Name der CV Remarks (Default) Name of CV value range Basisadresse 1 … 255 (3) Wertebereich bei DCC: 1 … 127 Range of values in DCC: 1 ... 127 Primary address Hinweis: Wenn für die Basisadresse ein Wert > 127 programmiert wird und die Verwendung der erweiterten Adresse in CV 29 ausgeschaltet ist, reagiert der Decoder nicht auf DCC-Befehle.
  • Seite 11 Eingabewerte Erläuterungen / Hinweise Name der CV Remarks (Default) Name of CV value range Konfiguration (30) Wert configuration normale Richtung direction normal umgekehrte Richtung direction inverted 14 Fahrstufen, 14 speed steps 28 und 128 Fahrstufen 28 and 128 speed steps nur digital erlaubt no analog operation analog + digital erlaubt...
  • Seite 12 Name der CV Eingabewerte Erläuterungen / Hinweise Remarks (Default) Name of CV value range Analogbetrieb: 0 ... 255 (175) Leistungsstarke Trafos erlauben u.U. etwas Some more powerful transformers allow Untere Gleisspan- kleinere Werte, damit ist eventuell ein smaller values, so the sound can be nungsschwelle f.
  • Seite 13 ten Kontaktgabe innerhalb der Speicherzeit des speed step mode and you re driving the vehicle Stromspeichers zu überfahren. Die Zielgeschwin- with speed step 3 in the shunting yard of your lay- digkeit und die Beschleunigung sind einstellbar. out where many turnouts cause some short inter- ruption of the current pick-up every now and then.

  • Seite 14: Wartung

    Remove dirt on the wheels and the gear box with cotton swabs and suitable cleaning agents such Folgende Teile regelmäßig abschmieren und Hin- as the Viessmann locomotive cleaner, part No. weise zum Schmieren beachten. Beachten Sie: 6856. Laufwerke und Radschleifer werden von unten geschmiert.

  • Seite 15: Sonstige Mechanische Überprüfung

    Art.Nr. 6857). tures with tiny drop of very low viscosity synthet- Die Getriebelager der Schneckenwellen ober- ic oil (e.g.: Viessmann precision grease, part No. halb der Zahnräder werden am besten mittels ei- 6857). ner Spritze geölt. Das folgende Bild zeigt die zu The bearings of the worm gear above the gear ölenden Stelle, die am Modell allerdings durch die...

  • Seite 16: Fehlersuche Und Abhilfe

    Jedes Viessmann-Produkt wird unter hohen Qua- ► Check the setting of the starting voltage. litätsstandards gefertigt und vor Auslieferung ge- All Viessmann products are produced under strin- prüft. Sollte es dennoch zu einer Störung kom- gent quality standards and are checked thorough- men, prüfen Sie bitte als erstes die Stromzu-...

  • Seite 17: Ersatzteilliste Und Bestellung

    The crane is available as a complete subassembly die ausgefüllte Ersatzteilliste bei Ihrem Fachhänd- upon request. ler ab. Please order spare parts directly at Viessmann Der Kran ist komplett als Baugruppe auf Anfrage Modellspielwaren GmbH or hand the completed lieferbar.
  • Seite 18 Wenn Sie die Fehlerursache nicht finden können, mann-modell.com). If needed send the model to nehmen Sie bitte Kontakt mit uns auf (service@ the Viessmann service department for checking viessmann-modell.com). and repair (You will find the address on page 20). Senden Sie das Modell zur Kontrolle bzw. Repa- ratur bitte erst nach Rücksprache mit uns an den...
  • Seite 19 Notizen / Notes...

  • Seite 20: Technische Daten

    Lenz-Elektronik GmbH, Gießen. Die jeweils aktuellste Version der Anleitung finden The latest version of the manual can be looked up Sie auf der Viessmann-Homepage unter der Arti- at the Viessmann homepage using the item-No. kelnummer. Maßstabs- und originalgetreues Kleinmodell für erwachsene Schaal- en origineelgetrouw model voor volwassen verzamelaars.
