Installation und Inbetriebnahme
Beispiel für die Anwendung der Netzmaske
U
In einem großen Netz ist es möglich, daß Gateways oder Router den
Management-Agenten von ihrer Managementstation trennen. Wie erfolgt
in einem solchen Fall die Adressierung?
LAN 1

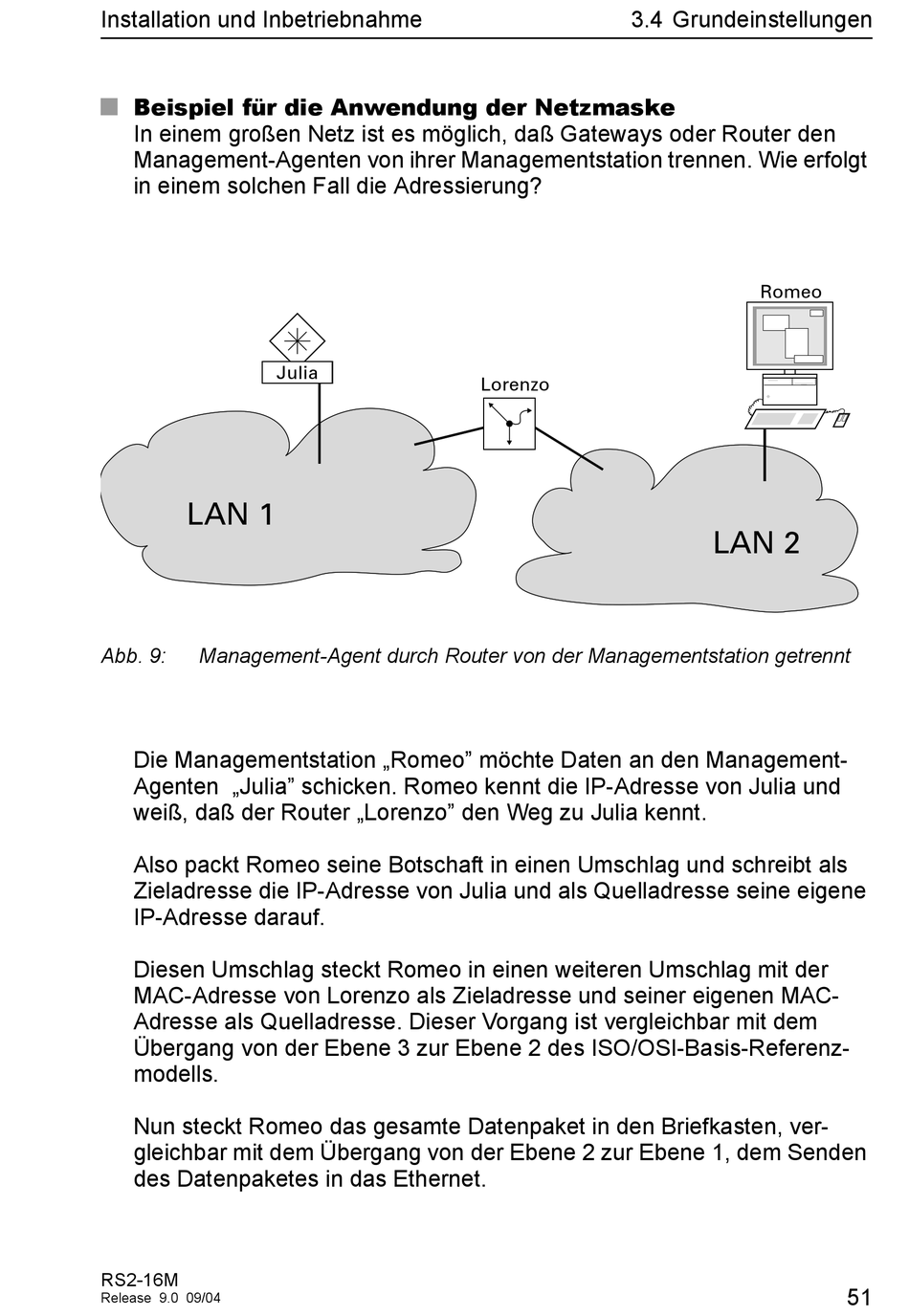

Abb. 9:
Management-Agent durch Router von der Managementstation getrennt
Die Managementstation „Romeo" möchte Daten an den Management-
Agenten „Julia" schicken. Romeo kennt die IP-Adresse von Julia und
weiß, daß der Router „Lorenzo" den Weg zu Julia kennt.
Also packt Romeo seine Botschaft in einen Umschlag und schreibt als
Zieladresse die IP-Adresse von Julia und als Quelladresse seine eigene
IP-Adresse darauf.
Diesen Umschlag steckt Romeo in einen weiteren Umschlag mit der
MAC-Adresse von Lorenzo als Zieladresse und seiner eigenen MAC-
Adresse als Quelladresse. Dieser Vorgang ist vergleichbar mit dem
Übergang von der Ebene 3 zur Ebene 2 des ISO/OSI-Basis-Referenz-
modells.
Nun steckt Romeo das gesamte Datenpaket in den Briefkasten, ver-
gleichbar mit dem Übergang von der Ebene 2 zur Ebene 1, dem Senden
des Datenpaketes in das Ethernet.
RS2-16M
Release 9.0 09/04
Julia
3.4 Grundeinstellungen
Lorenzo
Romeo
LAN 2
51
