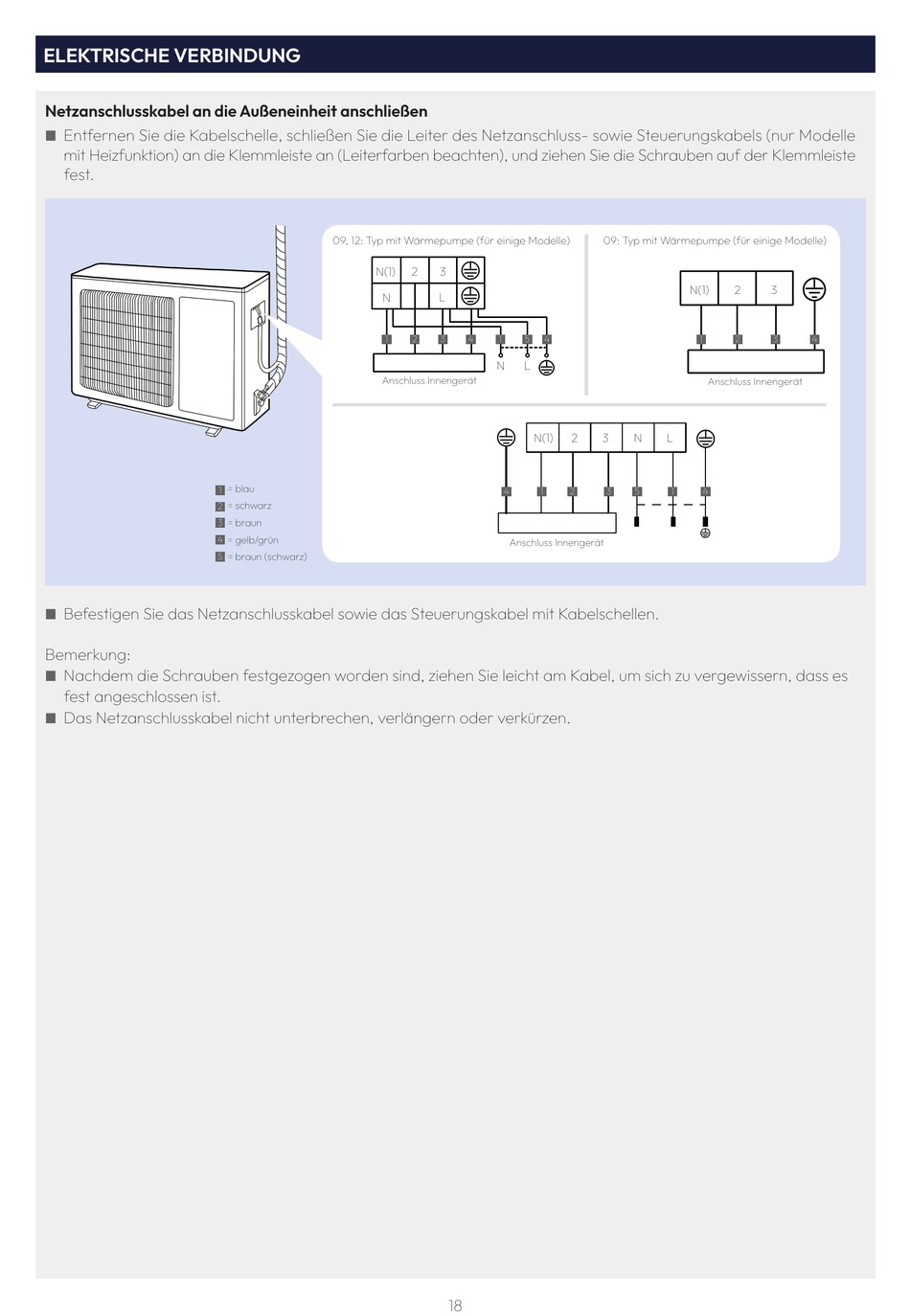

ELEKTRISCHE VERBINDUNG
Netzanschlusskabel an die Außeneinheit anschließen
Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss- sowie Steuerungskabels (nur Modelle
n
mit Heizfunktion) an die Klemmleiste an (Leiterfarben beachten), und ziehen Sie die Schrauben auf der Klemmleiste
fest.
Befestigen Sie das Netzanschlusskabel sowie das Steuerungskabel mit Kabelschellen.
n
Bemerkung:
Nachdem die Schrauben festgezogen worden sind, ziehen Sie leicht am Kabel, um sich zu vergewissern, dass es
n
fest angeschlossen ist.
Das Netzanschlusskabel nicht unterbrechen, verlängern oder verkürzen.
n
09, 12: Typ mit Wärmepumpe (für einige Modelle)
N(1)
N
1
Anschluss Innengerät
= blau
1
= schwarz
2
3
= braun
4
= gelb/grün
5
= braun (schwarz)
2
3
L
2
3
4
1
5
4
N
L
N(1)
2
4
1
2
Anschluss Innengerät
18
09: Typ mit Wärmepumpe (für einige Modelle)
N(1)
2
3
1
2
3
Anschluss Innengerät
3
N
L
3
5
1
4
4
