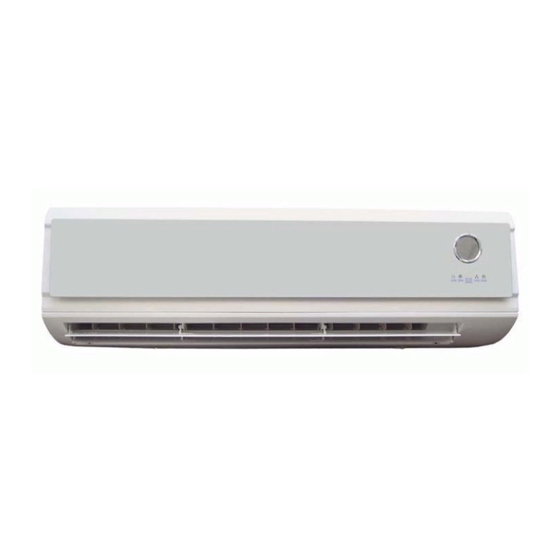

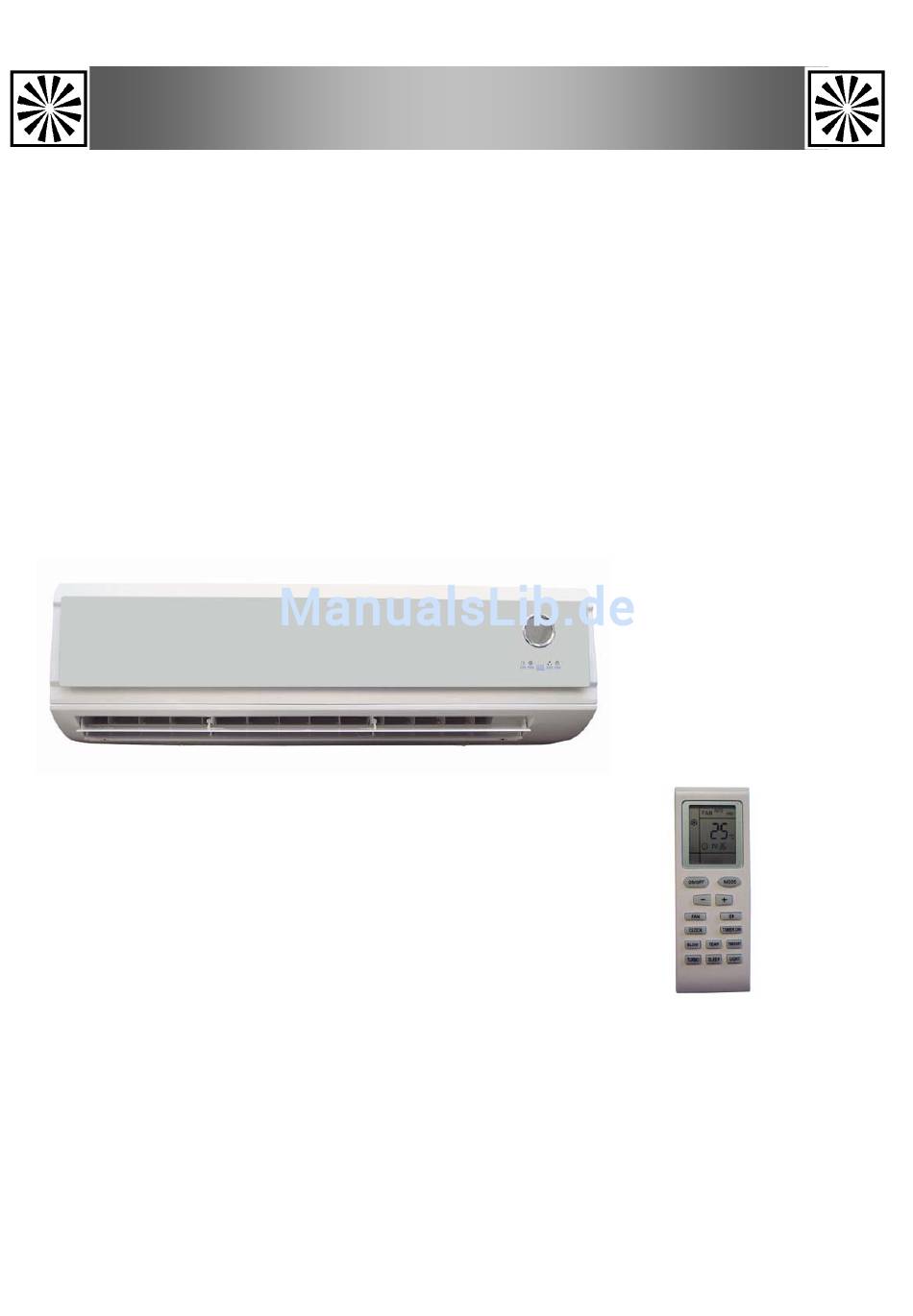

- Seite 1 KRONE Ihr Partner in Sachen Klima Bedienungsanleitung KFI-KFO Wandsplitsysteme mit Kältemittel R410A KFI/KFO 09 Kühlung 2,5 KW Heizung 2,8 KW KFI/KFO 13 Kühlung 3,5 KW Heizung 3,8 KW KFI/KFO 18 Kühlung 5,0 KW Heizung 6,0 KW KFI/KFO 24 Kühlung 6,8 KW Heizung 7,9 KW...
-
Seite 2: Inhaltsverzeichnis
Bitte lesen Sie das Handuch vor der Benutzung des Krone Klimagerät aufmerksam durch und bewahren Sie es anschließend für evtl. Rückfragen auf. Gebrauchsanweisung Modelle & Spezifikationen Inhalt Bedienungselemente/Gerätebeschreibung Fernbedienung Pflege und Wartung Störungsermittlung / Anzeigen 12-14 Vor der Installation Mindestfreiräume... -
Seite 3: Gebrauchsanweisung
Gebrauchsanweisung Vorsichtsmaßnahme, um Brandgefahr und Stromschlag zu vermeiden Der Netzstecker sollte Das Netzkabel am Gerät Der Netzstecker muß nicht zum Ein- bzw. Aus- darf nicht verändert fest sitzen und sollte schalten genutzt werden. werden. leicht zugänglich sein. K e i n e V e r l ä n g e r - S t e c k e n S i e k e i n e Setzen Sie das Gerät kabel benutzen und... - Seite 4 Bei der Reinigung Bei längerem Still- Bei der Installation des Gerätes ist drauf zu s t a n d d e s K l i m a - alle geltenden achten das der Netz- gerätes den Netzstecker S i c h e r h e i t s - stecker gezogen ist, da herausziehen.
- Seite 5 Einstellung der Luftstromrichtung. Wählen Sie die höchst passende Die vertikale Luftstromrichtung wird Temperatur aus, um eine Energie- manuell eingestellt (rechts/links). verschwendung vorzubeugen. Die horizontale Luftstromrichtung wird mit der Fernbedienung über die motorisierte Raumluft 5°C Auslasslamelle eingestellt (auf-/abwärts). kühler als Aussen- temperatur.
-
Seite 8: Infrarot-Fernbedienung
Infrarot Fernbedienung Stellen Sie sicher, dass Zeiteinstellung über die + zwischen der Fernbedienung oder – Tasten zu beginnen. und dem Empfänger keine Hindernisse sind. Lassen Sie TEMP Taste die Fernbedienung nicht fallen und werfen Sie sie nicht. Durch drücken dieser Taste Lassen Sie keine Flüssigkeiten können Sie die in die Fernbedienung laufen... - Seite 9 Wenn die Luftauslasslamellen während der fließenden auf und ab Bewegung angehalten werden, verbleiben die Lamellen in der aktuellen Stellung. Dieses Symbol zeigt die dauernde auf und ab Bewegung der Luftauslasslamellen an. TIMER ON Taste Timer einstellen: Durch drücken dieser Taste wird der Timer aktiviert.
- Seite 10 Kurzanleitung Fernbedienung Sonderfunktionen BLOW Funktion Die BLOW Funktion kann verhindern, dass es durch Allgemeine Funktionen: Feuchtigkeit auf dem Zusätzliche Funktionen Verdampfer zu Schimmel im Innenteil kommt. (1) Nach dem elektrischen (1) Drücken Sie die SLEEP- Anschluss kann mit der (1) Wenn die BLOW-Funktion Taste um den ON/OFF Taste die aktiviert ist, läuft der...
-
Seite 11: Pflege Und Wartung
Pflege und Wartung Warnung Bevor Sie das Gerät reinigen schalten Sie es aus und ziehen Sie den Stecker. Niemals das Innen- und das Aussengerät mit Wasser besprühen, es kann zu einem Stromschlag führen. Berührungen mit Verdünner, Benzin o.ä. kann zu Beschädigung des Gerätes führen. -
Seite 12: Einsetzen Des Filters
3. Einsetzen des Filters Setzen Sie die Filter an der Führung ein und schließen Sie die Abdeck- ung bis es einrastet. Vor Gebrauch prüfen 1.Sichern sein das die Öffnungen der Geräte nicht blockiert sind. 2.Kontrollieren ob die Leitungen richtig ver- bunden sind oder nicht. - Seite 13 Störungsermittlung Problem Während des Betriebs hört man Das Kältemittel fließt auf der Innenseite Wasser fließen. des Gerätes. Nebel strömt während des Kühlbetrieb Durch plötzlichen Kühlbetrieb wird kalte aus. Luft abgegeben und durch Konden- sation sichtbar. Geräusche können zu hören sein, Durch Temperaturschwankungen man das Gerät AN/AUS macht.
-
Seite 15: Vor Der Installation
In der folgenden Abbildung sind die Mindestabstände für Das Innengerät und das Außenteil der Raumklima- einen störungsfreien Betrieb des Außenteiles angegeben. geräte von KRONE sind technisch aufeinander ab- gestimmt. Bei Verwendung fremder Komponenten erlischt der Anspruch auf Gewährleistung. ... -
Seite 16: Aufstellungsorte
Wind: In der folgenden Abbildung sind die Mindestabstände Wird das Gerät überwiegend in windigen Gegenden installiert, ist darauf zu achteten, daß der austretende Warmluftstrom mit der Hauptwindrichtung ausgeblasen wird. KFI 09 H 1000 KFI 13 H 1000 KFI 18 H 1000 Wind KFI 24 H... - Seite 17 Sorgen Sie im Kühlbetrieb für eine ausreichende Beachten Sie bitte vor der Montage die möglichen Abgangsvarianten (1 bis 4) für Kältemittelleitungen, Wärmeabfuhr, wenn das Außenteil im Keller, auf Kondensatschläuche und Steuerleitungen. dem Dachboden, in Nebenräumen oder Hallen auf- Variante 1 Variante 2 Kalte...
- Seite 18 4. Lösen Sie die Befestigungsschrauben und nehmen 8. Bearbeiten Sie die verlegten Kältemittelleitungen Sie die Wandhalterung vom Gerät (Modellabhängig). wie im Folgenden dargestellt: Bördelwerkzeug Kältemittelleitung Entgrater Es dürfen nur Werkzeuge zur Verwendung kommen, die für den Einsatz im Kältebereich zugelassen sind. 9.
- Seite 19 17. Verlegen Sie die Kältemittelleitungen vom Innenge- Sind die Fremdgase sowie die Feuchtigkeit vollständig rät zum Außenteil. aus dem System entfernt worden, werden die Ventile Achten Sie auf eine ausreichende Befestigung und der Manometerstation geschlossen und die Ventile des treffen Sie ggf. Maßnahmen zur Ölrückführung! Außenteiles, wie in Kapitel „Inbetriebnahme“...
-
Seite 20: Elektrischer Anschluß
Elektrisches Schaltschema KF-09/13/18 Hinweise zum elektrischen Anschluß Bei allen Raumklimageräten sind innerhalb der Innen- geräte Anschlußklemmen für den Netzanschluß und die bauseitig zu stellende Verbindungsleitung vorgesehen. Die Netzanschlußleitung ist bei allen Geräten bereits fest im Innengerät verdrahtet. Ist die Länge der vorhan- denen Netzanschlußleitung nicht ausreichend, ersetzen Sie diese unter Berücksichtigung der erforderliche Querschnitte und Klemmanschlüsse. -
Seite 21: Kondensatablauf
Kondensat Kondensatschlauch am Innengerät Beachten Sie vor der Verlegung des Kondensat- Kondensatablauf am Außenteil schlauches die folgenden Hinweise: Aufgrund der Taupunktunterschreitung kommt es wäh- Der Kondensatablauf wird in der Regel zusammen rend des Heizbetriebes am Lamellentauscher des Au- mit den Kältemittelleitungen verlegt. ßenteiles zur Bildung von Schwitzwasser (Kondensat). -
Seite 22: Kältemittelnachfüllung
Vorbereitung der Inbetriebnahme Inbetriebnahme Die Inbetriebnahme hat durch den Ersteller oder einem anderen von diesem benannten autorisierten Sachkun- Nach erfolgreicher Druckprobe ist die Vakuumpumpe digen, entsprechend der Bescheinigung über die Erstin- an den Ventilanschlüssen des Außenteiles mittels der betriebnahme, zu erfolgen und ist entsprechend zu Manometerstation anzuschließen und ein Vakuum zu dokumentieren! erzeugen.
