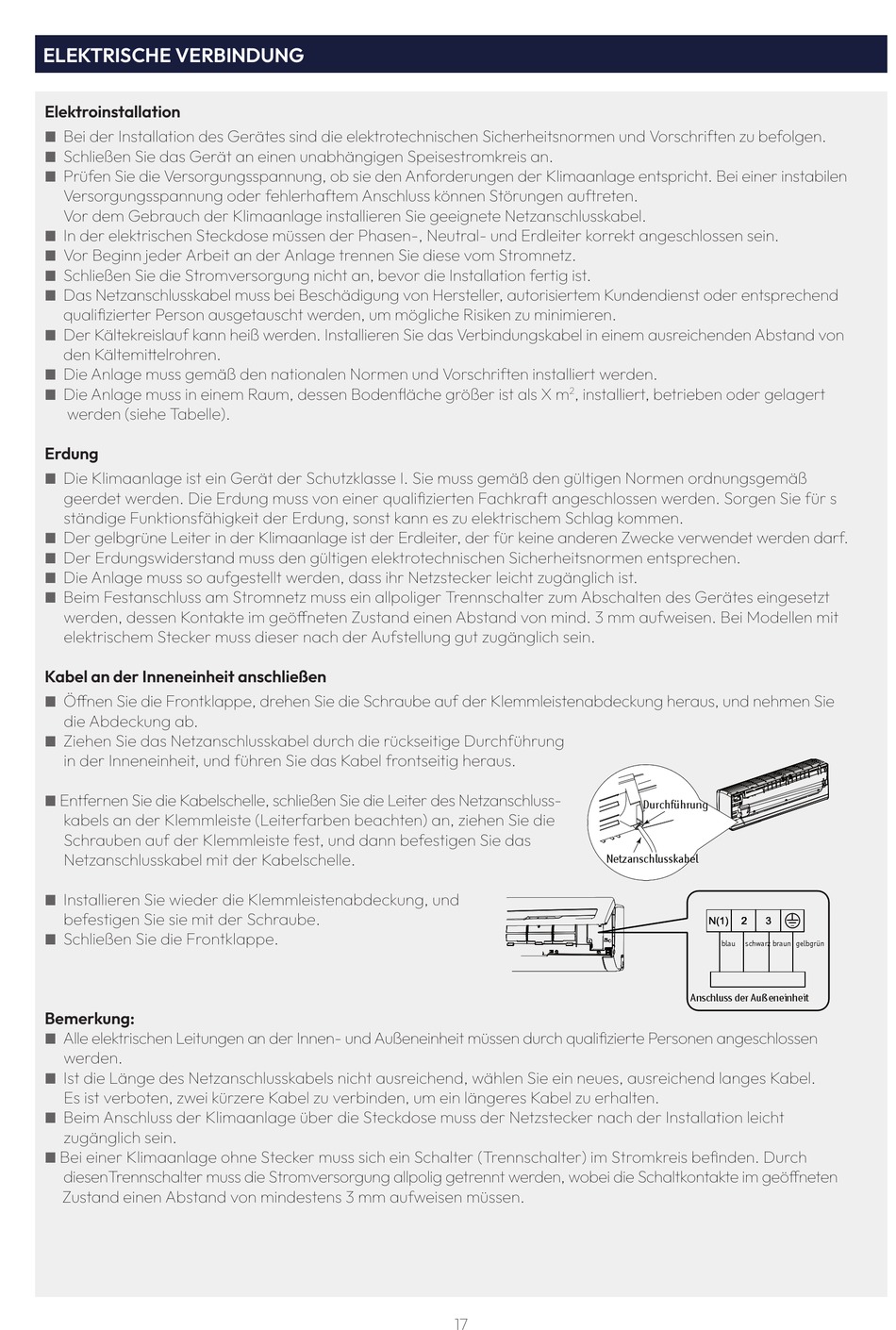

ELEKTRISCHE VERBINDUNG
Elektroinstallation
Bei der Installation des Gerätes sind die elektrotechnischen Sicherheitsnormen und Vorschriften zu befolgen.
n
Schließen Sie das Gerät an einen unabhängigen Speisestromkreis an.
n
Prüfen Sie die Versorgungsspannung, ob sie den Anforderungen der Klimaanlage entspricht. Bei einer instabilen
n
Versorgungsspannung oder fehlerhaftem Anschluss können Störungen auftreten.
Vor dem Gebrauch der Klimaanlage installieren Sie geeignete Netzanschlusskabel.
In der elektrischen Steckdose müssen der Phasen-, Neutral- und Erdleiter korrekt angeschlossen sein.
n
Vor Beginn jeder Arbeit an der Anlage trennen Sie diese vom Stromnetz.
n
Schließen Sie die Stromversorgung nicht an, bevor die Installation fertig ist.
n
Das Netzanschlusskabel muss bei Beschädigung von Hersteller, autorisiertem Kundendienst oder entsprechend
n
qualifizierter Person ausgetauscht werden, um mögliche Risiken zu minimieren.
Der Kältekreislauf kann heiß werden. Installieren Sie das Verbindungskabel in einem ausreichenden Abstand von
n
den Kältemittelrohren.
Die Anlage muss gemäß den nationalen Normen und Vorschriften installiert werden.
n
Die Anlage muss in einem Raum, dessen Bodenfläche größer ist als X m
n
werden (siehe Tabelle).
Erdung
Die Klimaanlage ist ein Gerät der Schutzklasse I. Sie muss gemäß den gültigen Normen ordnungsgemäß
n
geerdet werden. Die Erdung muss von einer qualifizierten Fachkraft angeschlossen werden. Sorgen Sie für s
ständige Funktionsfähigkeit der Erdung, sonst kann es zu elektrischem Schlag kommen.
Der gelbgrüne Leiter in der Klimaanlage ist der Erdleiter, der für keine anderen Zwecke verwendet werden darf.
n
Der Erdungswiderstand muss den gültigen elektrotechnischen Sicherheitsnormen entsprechen.
n
Die Anlage muss so aufgestellt werden, dass ihr Netzstecker leicht zugänglich ist.
n
Beim Festanschluss am Stromnetz muss ein allpoliger Trennschalter zum Abschalten des Gerätes eingesetzt
n
werden, dessen Kontakte im geöffneten Zustand einen Abstand von mind. 3 mm aufweisen. Bei Modellen mit
elektrischem Stecker muss dieser nach der Aufstellung gut zugänglich sein.
Kabel an der Inneneinheit anschließen
Öffnen Sie die Frontklappe, drehen Sie die Schraube auf der Klemmleistenabdeckung heraus, und nehmen Sie
n
die Abdeckung ab.
Ziehen Sie das Netzanschlusskabel durch die rückseitige Durchführung
n
in der Inneneinheit, und führen Sie das Kabel frontseitig heraus.
Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss-
n
kabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die
Schrauben auf der Klemmleiste fest, und dann befestigen Sie das
Netzanschlusskabel mit der Kabelschelle.
Installieren Sie wieder die Klemmleistenabdeckung, und
n
befestigen Sie sie mit der Schraube.
Schließen Sie die Frontklappe.
n
Bemerkung:
Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch qualifizierte Personen angeschlossen
n
werden.
Ist die Länge des Netzanschlusskabels nicht ausreichend, wählen Sie ein neues, ausreichend langes Kabel.
n
Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu erhalten.
Beim Anschluss der Klimaanlage über die Steckdose muss der Netzstecker nach der Installation leicht
n
zugänglich sein.
Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im Stromkreis befinden. Durch
n
diesenTrennschalter muss die Stromversorgung allpolig getrennt werden, wobei die Schaltkontakte im geöffneten
Zustand einen Abstand von mindestens 3 mm aufweisen müssen.
2. Ziehen Sie das Netzanschluss
kabel durch die rückseitige
Durchführung in der Inneneinheit,
und führen Sie das Kabel
frontseitig heraus.
2. Ziehen Sie das Netzanschluss
kabel durch die rückseitige
Durchführung in der Inneneinheit,
und führen Sie das Kabel
3. Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss
frontseitig heraus.
kabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die
Schrauben auf der Klemmleiste fest, und dann befestigen Sie das
Netzanschlusskabel mit der Kabelschelle.
3. Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss
kabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die
Schrauben auf der Klemmleiste fest, und dann befestigen Sie das
Netzanschlusskabel mit der Kabelschelle.
4. Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie
mit der Schraube.
5. Schließen Sie
Bemerkung:
Die Abbildung der Klemmleiste ist nur illustrativ, richten Sie sich nach der
Bemerkung:
tatsächlichen Klemmleiste.
Alle elektrischen Leitungen an der Innen
qualifizierte Personen angeschlossen werden.
4. Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie
Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues,
mit der Schraube.
ausreichend langes Kabel. Es is
längeres Kabel zu erhalten.
5. Schließen Sie
die Frontklappe.
Beim Anschluss der Klimaanlage über
Installation leicht zugänglich sein.
Bemerkung:
Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (
Alle elektrischen Leitungen an der Innen
Stromkreis befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig
getrennt werden, wobei die Schaltkontakte im geöffneten Zustand einen Abstand von
qualifizierte Personen angeschlossen werden.
mindestens 3 mm aufweisen müssen.
Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues,
17
ausreichend langes Kabel. Es is
längeres Kabel zu erhalten.
, installiert, betrieben oder gelagert
2
-
-
Durchführung
Netzanschlusskabel
Bemerkung:
Die Abbildung der Klemmleiste ist nur illustrativ, richten Sie sich nach der
tatsächlichen Klemmleiste.
blau
schwarz braun gelbgrün
Anschluss der Außeneinheit
die Frontklappe.
t verboten, zwei kürzere Kabel zu verbinden, um ein
- und Außeneinheit müssen durch
t verboten, zwei kürzere Kabel zu verbinden, um ein
Durchführung
Netzanschlusskabel
-
blau
schwarz braun gelbgrün
Anschluss der Außeneinheit
- und Außeneinheit müssen durch
die Steckdose muss der Netzstecker nach der
Trennschalter) im
-
