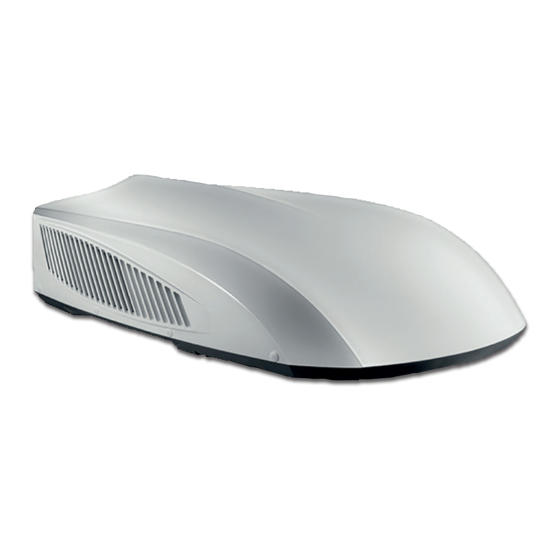

Krone GREE GOCOOL GRH-085DB-K6 Installations- Und Bedienungsanleitung
Caravan-klimaanlage
Verwandte Anleitungen für Krone GREE GOCOOL GRH-085DB-K6
Inhaltszusammenfassung für Krone GREE GOCOOL GRH-085DB-K6

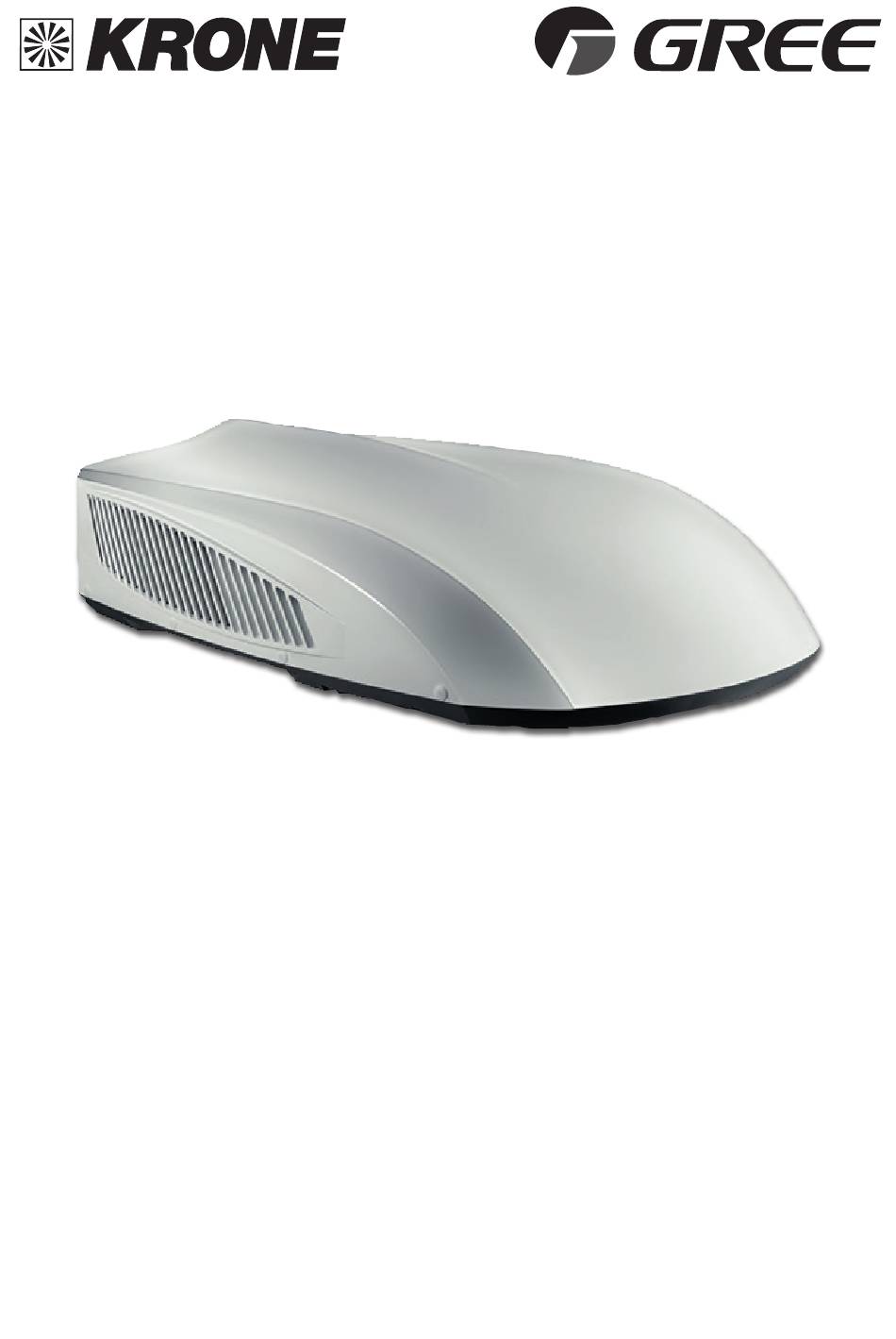

- Seite 1 Partner in Sachen Klima Installations- und Bedienungsanleitung Caravan-Klimaanlage GOCOOL Bitte lesen Sie diese Anleitung vor Installation und Inbetriebnahme aufmerksam durch.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Kältemittel Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ................................................... Technische Spezifikationen ..............................................Elektrische Spezifikationen ..............................................Schaltpläne ........................................................Lieferumfang ........................................................ Teilebezeichnungen ..................................................... Fernbedienung ......................................................Bedienfeld ........................................................Montageanleitun ....................................................Step 1: Auswahl der Montagestelle und Installation der Dachklimaanlage .............. Step 2: Dichtungen an das Außengerät anbringen ........................... Step 3: Montage des Außengerätes .................................... -
Seite 4: Sicherheitshinweise
GOCOOL Sicherheitshinweise (Bitte unbedingt beachten) WARNUNG! Warnungen zu missachten kann zu schweren Schäden am Gerät oder an Personen führen. HINWEIS! Wenn Sie sich nicht strikt daran halten, kann dies zu leichten oder mittleren Schäden am Gerät oder an Personen führen. Diese Operation ist verboten! Unsachgemäße Bedienung kann zu schweren oder tödlichen Verletzungen führen. - Seite 5 GOCOOL Tritt eine ungewöhnliche Situation auf (z. B. Brandgeruch), schalten Sie das Gerät aus und unterbrechen Sie die Hauptstromversorgung. Wenden Sie sich umgehend an einen Fachbetrieb. Wenn die Störung weiterhin auftritt, kann das Gerät beschädigt werden und einen elektrischen Schlag oder einen Brand verursachen. Sprühen oder spülen Sie niemals Wasser in Richtung Gerät.
- Seite 6 GOCOOL - Beachten Sie die sicherheitsrelevanten Bestimmungen am Installationsort. - Berühren Sie nicht den Ventilator und andere rotierende Teile, um Verletzungen zu vermeiden. - Stellen Sie sicher, dass das Gerät für den Ort geeignet ist, an dem es betrieben werden soll. - Aufgrund der Einschränkung des Erfassungsprinzips von Luftqualitätsprüfgeräten kann es zu Abweichungen an Orten kommen, an denen Geräte wie Befeuchter betrieben werden.
-
Seite 7: Technische Spezifikationen
GOCOOL Kühlgerät GRH-085DB-K6 GRH-120DB-K6 Bauart Split Split Kühlleistung 2,65 3,60 Entfeuchtung ca. 1,0 ca. 1,0 Energieeffizienz Klasse Stromaufnahme Nennleistungsaufnahme Luftvolumenstrom 225 - 340 225 - 360 Einstellbereich °C +16 bis +30 +16 bis +30 Einsatzbereich °C +18 bis +46 +18 bis +46 Schalldruckpegel dB(A) 42-53... -
Seite 8: Schaltpläne
GOCOOL Schaltpläne Innenblende Innenblende VERBINDUNGS- STECKER DISP1 DISPLAY BOARD RAUM ROOM FÜHLER WIFI VERBINDUNGS- STECKER WIFI MODUL LAMPE MODUL OPTIONAL Außengerät Außengerät LÜFTERMOTOR BLENDE (20K)( 20K) (15K) (50K) (WH) (BK) T-SEN T-PIPE COM-IN1 HAUPTPLATINE AC-L 4WAY(4WAY1) OFAN AC-N YEGN SPANNUNG 1 L1 L6 L6 YEGN... -
Seite 9: Lieferumfang
GOCOOL Lieferumfang Anleitung Montageplatte Infrarot-Fernbedienung Batterien (AAA 1,5 V) Doppelseitig gummiertes Senkschraube Schaumstoff- Halter für Fernbedienung Papier (Fernbedienungshalter) Unterlage Schaumstoff- Schaumstoff- Montageplatten- Schrauben für Dichtungsstreifen Dichtung Unterbaugruppe Unterbaugruppe M8 X 135 Schaumstoff- Schaumstoff- Isoliermantel Kabelbinder Dichtungsstreifen Unterlegmatte Schrauben für Blechschraube Unterbaugruppe M6 X 25... -
Seite 10: Teilebezeichnungen
GOCOOL Teilebezeichnungen Innenblende Filter-Unterbaugruppe Luftansauggitter LED-Anzeige Luftausblasgitter Bedienfeld Infrarot-Fernbedienung Außengerät Gehäuse Luftansauggitter Basisrahmen Kondensatabfluss Hinweise: Der angezeigte Inhalt oder die Position können von den obigen Grafiken abweichen. Bitte beziehen Sie sich auf die tatsächlichen Produkte. Das tatsächliche Produkt kann von den obigen Grafiken abweichen. Bitte beziehen Sie sich auf die tatsächlichen Produkte. - Seite 11 GOCOOL Infrarot-Fernbedienung Display und Funktionstasten Anzeigen und Funktionen Einstellung Lüftergeschwindigkeit Übertragungssignal Automatikbetrieb Kühlbetrieb Trocknen Ventilation Heizbetrieb Sleep-Funktion Licht X-FAN-Funktion Temperaturanzeige Temperatureinstellung WiFi-Funktion Zeiteinstellung Timer AN / Timer AUS Ausblaslamellenbewegung Auf/Ab Tastensperre...
- Seite 12 GOCOOL Funktionstasten der Infrarot-Fernbedienung HINWEISE: Dies ist eine Fernbedienung für den allgemeinen Gebrauch. Es kann für die Klimaanlagen mit Multifunktionen verwendet werden. Für die Funktionen, über die das Modell nicht verfügt, behält das Gerät den ursprünglichen Betriebsstatus bei, wenn Sie die entsprechende Taste auf der Fernbedienung drücken. Nach dem Einschalten der Stromversorgung gibt die Klimaanlage einen Ton von sich.
- Seite 13 GOCOOL FAN Taste Diese Taste dient zum Einstellen der Lüftergeschwindigkeit in der Reihenfolge von AUTO, , , zu und wieder zurück zu AUTO. HINWEISE: Die Lüftergeschwindigkeit ist nicht bei allen Modellen verfügbar. Bei einigen Modellen entspricht die Lüftergeschwindigkeit der Lüftergeschwindigkeit Unter AUTO wählt die Klimaanlage automatisch die Lüftergeschwindigkeit entsprechend der Werkseinstellung.
- Seite 14 GOCOOL Funktion TIMER EIN Mit der Funktion TIMER EIN können Sie die Zeit für das Einschalten des Timers einstellen. Im Funktionsstatus „TIMER EIN“ verschwindet das Symbol und das Wort „EIN“ auf der Fernbedienung blinkt. Drücken Sie die Taste „+“ oder „-“, um die Einstellung für TIMER EIN anzupassen. Nach jedem Drücken der Taste „+“ oder „-“ erhöht oder verringert sich die Einstellung des TIMER ON um 1 Minute.
- Seite 15 GOCOOL Austausch der Batterien in der Fernbedienung Signalsender Batterie AAA 1,5V Batteriefach- abdeckung Drücken Sie auf die mit „ “ gekennzeichnete Rückseite der Fernbedienung, wie in der Abbildung gezeigt, und schieben Sie dann die Abdeckung des Batteriefachs in Pfeilrichtung heraus. Ersetzen Sie die zwei Batterien (AAA 1,5 V) und achten Sie auf die richtige Position.
-
Seite 16: Bedienfeld
GOCOOL Bedienfeld HINWEIS: Wenn die Fernbedienung fehlt, bedienen Sie die Klimaanlage über das Bedienfeld. Ein/Aus- Temperatur- Kühlbetrieb- Anzeige Anzeige Anzeige Anzeige Wiederherstellung Heizbetrieb-Anzeige 1 Taste EIN/AUS Mit dieser Taste wird die Klimaanlage eingeschaltet, und stoppt, wenn Sie diese Taste erneut drücken. 2 Taste LICHT Drücken Sie diese Taste, um die Displaybeleuchtung am Innengerät ein- oder auszuschalten. -
Seite 17: Montageanleitun
GOCOOL MONTAGEANLEITUNG VOR DER MONTAGE: Führen Sie einen Testlauf des Geräts mit ordnungsgemäßer Stromversorgung durch. Weitere Informationen finden Sie im Abschnitt „Bedienungsanweisungen“ in der Bedienungsanleitung „Betrieb und Installation“. Stellen Sie sicher, dass alle Bedienelemente ordnungsgemäß funktionieren, und trennen Sie dann die Stromversorgung des Geräts. - Seite 18 GOCOOL FALL A Wenn am gewünschten Montageort für die Klimaanlage bereits eine Dachentlüftung vorhanden ist, müssen folgende Schritte durchgeführt werden: 1 Entfernen Sie alle Schrauben, mit denen die Dachentlüftung am Fahrzeug befestigt ist. Entfernen Sie auch die Entlüftung und alle zusätzlichen Verkleidungen. Entfernen Sie vorsichtig alle Rückstände rund um die Öffnung, sodass die Oberfläche frei ist.
- Seite 19 GOCOOL Installation der Montageplatte Wenn das Dach bereits über eine 400 x 400 mm große Öffnung verfügt, wählen Sie die Einbauposition für die Wohnmobil-Klimaanlage. Diese Montageplatte ist für die Gree-Freizeitfahrzeug-Klimaanlage geeignet. 1 Beseitigen Sie alle Störelemente rund um die Installationsöffnung und halten Sie die Installationsfläche eben. 2 Prüfen Sie, ob auf der Oberfläche der Einbauposition Löcher oder Rillen vorhanden sind.
-
Seite 20: Abmessungen
GOCOOL HINWEIS: Versuchen Sie am besten, das Gerät zum Betrieb auf eine horizontale Fläche zu stellen. Um ein Austreten von Wasser zu verhindern, kann das Gerät nur kurzzeitig bei einem maximalen Neigungswinkel von 5° betrieben werden. Niveau Niveau Niveau Über Niveau 5° max Über oder unterhalb Niveau Unterhalb von 0°... -
Seite 21: Step 3: Montage Des Außengerätes
GOCOOL Montage des Außengerätes 1 Öffnen Sie die Verpackung und nehmen Sie die Außeneinheit heraus. Wenn Sie das Außengerät nach dem Auspacken herausnehmen, heben Sie es nicht am Luftaus- lassgitter an der Rückseite des Außengehäuses 2 Platzieren Sie das Außengerät auf der Montage- platte der Öffnung. - Seite 22 GOCOOL Gerätemontage Stellen Sie sicher, dass Sie die Klimaanlage und die Innenblende richtig aufeinander abgestimmt haben. Vorsicht vor dem Anziehen der Schrauben: 1 Die Fahrzeugdachstärke kann zwischen 30 und 80 mm betragen. 2 Drehen Sie vor dem Anziehen der Schrauben die vier Schrauben vorsichtig mit der Hand ein und vermeiden Sie gewaltsames Eindrehen.
-
Seite 23: Step 5: Elektrischer Anschluss
GOCOOL Elektrischer Anschluss WARNUNG Stellen Sie sicher, dass die gesamte Stromversorgung zum Gerät unterbrochen ist, bevor Sie Arbeiten am Gerät durchführen, um die Möglichkeit eines Stromschlags oder einer Verletzung und/oder einer Beschädigung des Geräts zu vermeiden. Wenn der Montagerahmen ordnungsgemäß an der Klimaanlage befestigt ist, müssen die folgenden elektrischen Voraussetzungen erfüllt sein: 1 Das Außengerät verfügt über ein Netzkabel und die Steuersignalleitung. -
Seite 24: Step 6: Abschluss Der Montage
GOCOOL Abschluss der Montage Um die Installations- und Systemüberprüfungsanforderungen abzuschließen, müssen die folgenden Schritte ausgeführt werden: 1 Überprüfen Sie die Thermostatposition. Stellen Sie sicher, dass der Thermostat durch die Halteführung geführt wird und keine Metalloberfläche berührt. 2 Befestigen Sie das Deckengitter mit 4 Schrauben am Luftleitblech der Innenblende. 3 Installieren Sie den Filter und das Lufteinlassgitter. -
Seite 25: Störungen
GOCOOL Störungen Wenn Sie Probleme mit der Klimaanlage Ihres Fahrzeugs haben, lesen Sie vorher diese Anleitung. Im Zweifel wenden Sie sich an einen Fachbetrieb. Störung Mögliche Ursache Lösung Das Gerät startet nicht Das Gerät ist nicht korrekt an die Überprüfen Sie die Stromversorgung Stromversorgung angeschlossen. -
Seite 26: Spezialistenandbuch
GOCOOL SPEZIALISTENHANDBUCH Eignungsvoraussetzung für Wartungspersonal Reparaturen sollten nur von Fachkräften durchgeführt werden. a Jede Person, die an Arbeiten an einem Kältemittelkreislauf oder einem Eingriff in einen Kältemittelkreislauf beteiligt ist, sollte über ein aktuell gültiges Zertifikat einer von der Industrie akkreditierten Bewertungsstelle verfügen, das ihre Kompetenz im sicheren Umgang mit Kältemitteln gemäß... - Seite 27 GOCOOL Kontrollen der Kühlgeräte Wenn elektrische Komponenten ausgetauscht werden, müssen diese für den Zweck geeignet sein und den korrekten Spezifikationen entsprechen. Die Wartungs- und Servicerichtlinien des Herstellers müssen jederzeit befolgt werden. Wenden Sie sich im Zweifelsfall an die technische Abteilung des Herstellers. Bei Installationen, die brennbare Kältemittel verwenden, müssen die folgenden Prüfungen durchgeführt werden: Die tatsächliche Kältemittelfüllung richtet sich nach der Raumgröße, in der die kältemittelhaltigen Teile installiert sind.
- Seite 28 GOCOOL n Reparatur an eigensicheren Komponenten Legen Sie keine permanenten induktiven oder kapazitiven Lasten auf den Stromkreis an, ohne sicherzustellen, dass diese die zulässige Spannung und den zulässigen Strom für das verwendete Gerät nicht überschreiten. Stellen Sie sicher, dass Dichtungen oder Dichtungsmaterialien nicht so stark beschädigt sind, dass sie nicht mehr dazu dienen, das Eindringen brennbarer Substanzen zu verhindern.
- Seite 29 GOCOOL Bei Geräten, die brennbare Kältemittel enthalten, muss das Spülen dadurch erreicht werden, dass das Vakuum im System mit OFN unterbrochen und weiter gefüllt wird, bis der Arbeitsdruck erreicht ist, dann in die Atmosphäre ent- lüftet und schließlich auf ein Vakuum abgesenkt wird. Dieser Vorgang muss wiederholt werden, bis kein Kältemittel mehr vorhanden ist innerhalb des Systems.
- Seite 30 GOCOOL n Kältemittel-Rückgewinnung Beim Entfernen von Kältemittel aus einem System, sei es für Wartungs- oder Stilllegungszwecke, empfiehlt es sich, alle Kältemittel sicher zu entfernen. Stellen Sie beim Umfüllen von Kältemittel in Zylinder sicher, dass nur geeignete Kältemittel-Rückgewinnungszylinder verwendet werden. Stellen Sie sicher, dass die richtige Anzahl an Zylindern zur Aufnahme der gesamten Systemladung vorhanden ist.
- Seite 32 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
