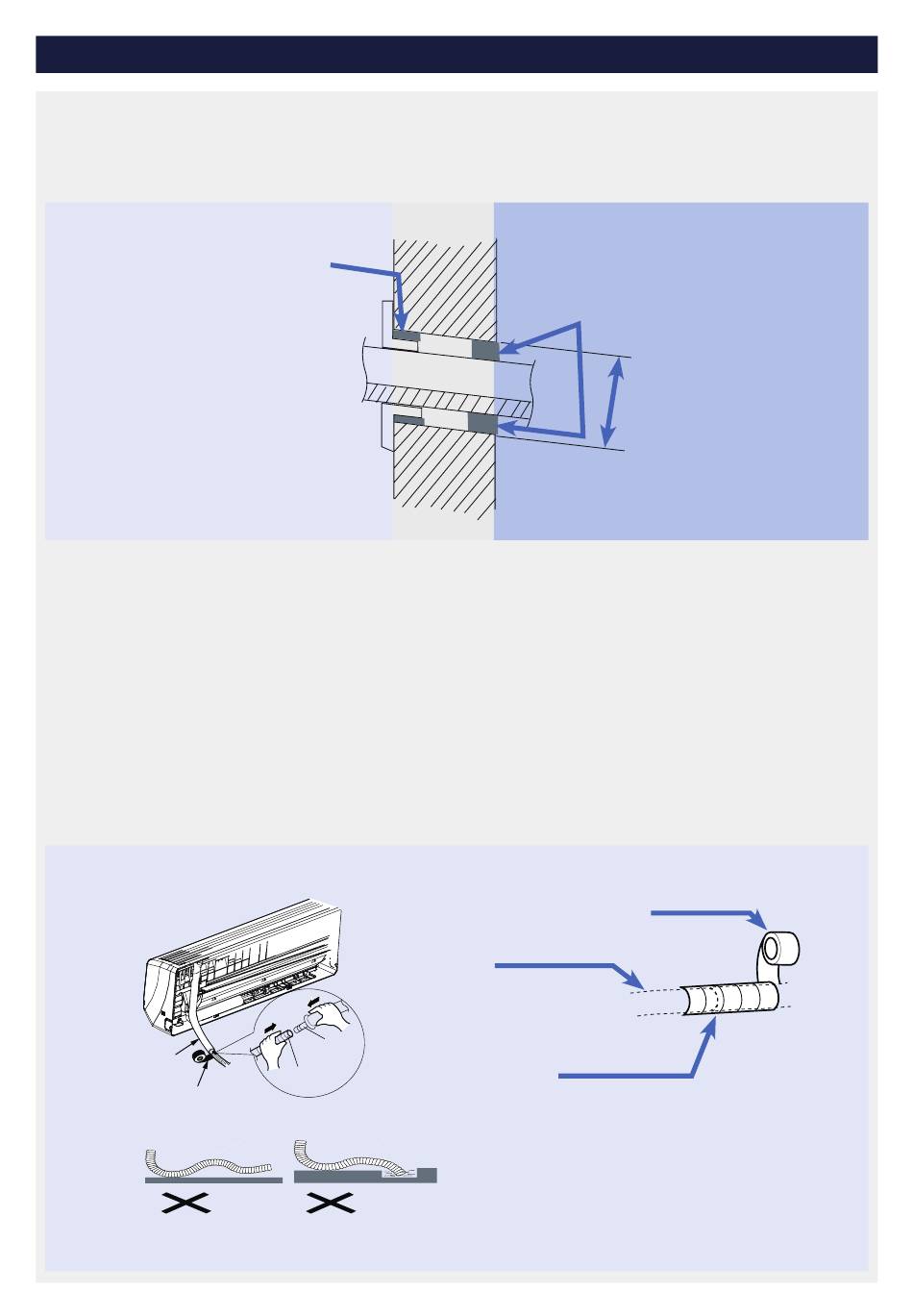

INSTALLATION DES INNENGERäTES
Wanddurchbruch
Der Wanddurchbruch muss mindestens einen Durchmesser von Ø 55 mm bzw. Ø 70 mm haben und von innen nach
außen leicht geneigt sein (5 ... 7 mm). Wanddurchbruchhülse verwenden, um Beschädigungen an den Verbindungs-
leitungen zu vermeiden. Den entstandenen Spalt zwischen Wand und Wanddurchbruchhülse sachgerecht abdichten.
INNEN
montage des Kondensatablaufes
- Den mitgelieferten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden.
Mit Montageband umwickeln.
- Kondensatablaufschlauch (Ø außen 17 mm) fest in den Ablassschlauch stecken.
- Mit Montage-/Gummiband sichern.
Darauf achten, dass der Kondensatablauf mit leichter Neigung verlegt wird, um ein sicheres Abfließen des
Kondensats zu gewährleisten.
Der Schlauch wird gemeinsam mit der Kältemittelleitung durch die Wanddurchbruchhülse verlegt. Er muss
so verlegt sein, dass er sich nicht verdrehen oder wölben kann. Das Schlauchende darf nicht in stehendes
Wasser hineinragen.
Wölbung
Wanddurch-
bruchhülse
Verdrehen
stehendes
Wasser
AUSSEN
Abdichtung
Ø 55 mm /
Ø 70 mm
Anschluss am
Innengerät
Verbindungsstelle
13
Montageband
