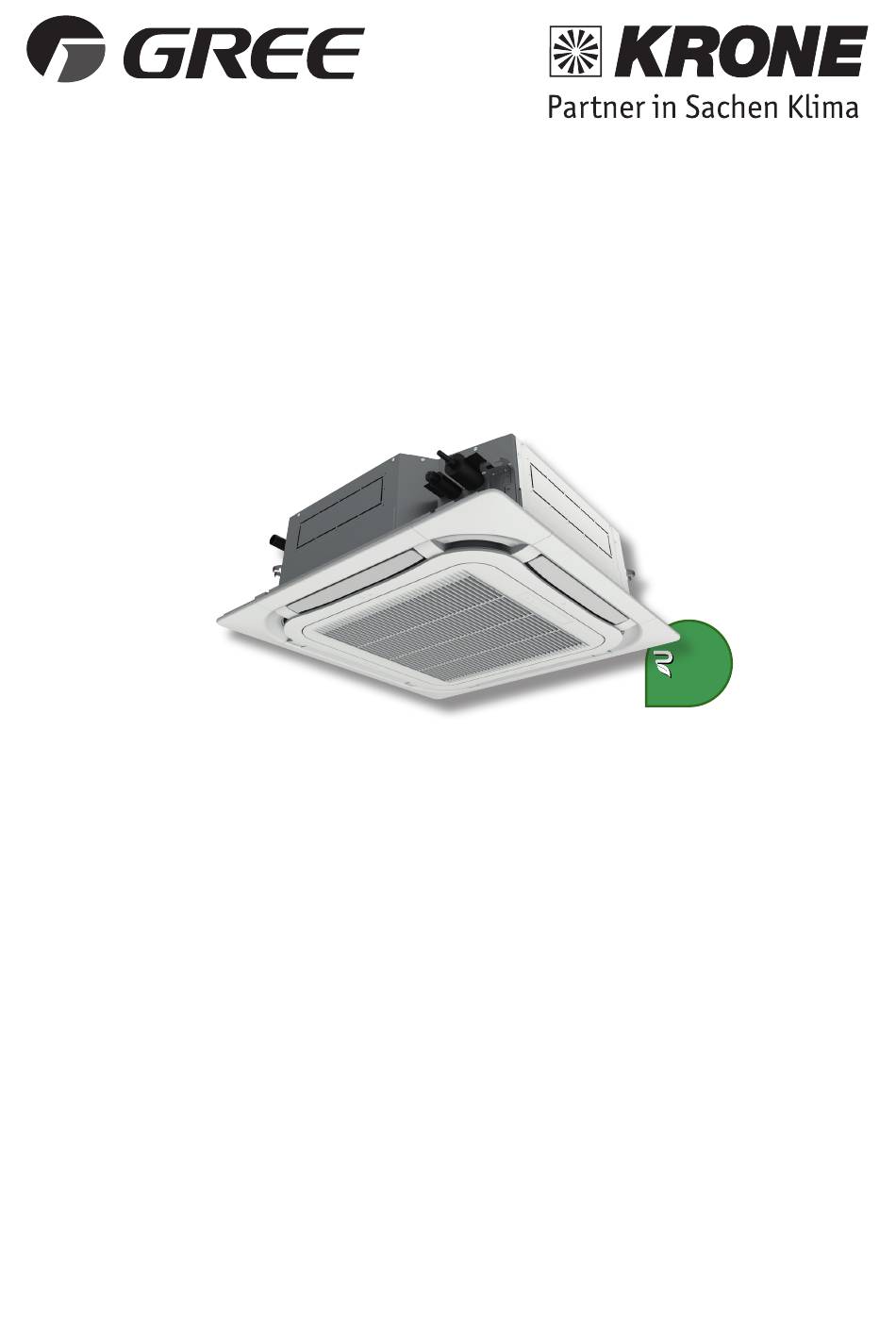

- Seite 1 Installations- und Bedienungsanleitung Klimakassetten für Multi-Inverter-Systeme GKH-E Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
-
Seite 2: Inhaltsverzeichnis
Inhalt Spezifikationen Kältemittel Installationsvorbereitung / Sicherheitshinweise Wahl des Installationsortes und Vorsichtsmaßnahmen Abmessungen Montage Rohrführung und Rohrverlegung Kondensatleitung Elektrische Verbindung Schaltpläne Montage des Gerätegitters Infrarot-Fernbedienung Kabel-Fernbedienung Bedienung, Wartung und Reinigung Betriebsstörungen Störungscodes Hinweise... -
Seite 3: Spezifikationen
Spezifikationen Kassettengerät GKH-09-EB-K6 GKH-12-EB-K6 GKH-12-EB-K6 GKH-18-EB-K6 GKH-24-EC-K6 Modell 2,7 (1,0 - 3,0) 3,5 (1,4 - 3,9) 5,0 (1,5 - 4,9) 7,0 (1,9 - 7,3) Kühlleistung (min.- max.) Energieeffizienzklasse 2,9 (1,1 - 3,9) 4,0 (1,5 - 4,3) 5,5 (1,5 - 5,3) 8,0 (1,9 - 8,4) Heizleistung (min.- max.) Energieeffizienzklasse... -
Seite 4: Brennbares Kältemittel Gefahrlos Handhaben
Brennbares Kältemittel gefahrlos handhaben n Anforderungen an die Qualifikation von Monteuren und Wartungstechnikern: Alle Personen, die mit oder an der Klimaanlage arbeiten, müssen zu Arbeiten mit Kältesystemen fachgerecht qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist. -
Seite 5: Installationsvorbereitung / Sicherheitshinweise
Installationsvorbereitung Sicherheitshinweise Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch eine nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen. Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann. -
Seite 6: Wahl Des Installationsortes Und Vorsichtsmaßnahmen
Wahl des Installationsortes und Vorsichtsmaßnahmen Wahl des Installationsortes des Klimagerätes a Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. -
Seite 7: Abmessungen
Abmessungen der Kassettengeräte GKH-09-EB-K6 / GKH-12-EB-K6 / GKH-18-EB-K6 Kondensatleitung Füssigkeitsleitung Sauggasleitung Modell GKH-09-EB-K6 GKH-12-EB-K6 GKH-18-EB-K6 GKH-18-EC-K6 GKH-18-EC-K6 Kondensatleitung Füssigkeitsleitung Sauggasleitung... -
Seite 8: Montage Der Kassettengeräte
Montage der Kassettengeräte Wahl des Installationsortes Wandfläche ≥ 1500 Modell Höhe ≥ 1500 GKH-09-EB-K6 295 mm GKH-12-EB-K6 295 mm GKH-18-EB-K6 295 mm GUD-085-TA 240 mm Installationsort 1. Luftzirkulation muss gegeben sein. 2. Kondensationswasser muss leicht ablaufen können. 3. Decken und Wände müssen das Gewicht des Gerätes tragen können. 4. -
Seite 9: Haupthalterung
Montage der Kassettengeräte Installation des Kassettengerätes Haupthalterung 1. Erster Schritt zur Installation des Gerätes: Befestigen Sie das Halterungsgestänge mit Hilfe der Muttern und Unterlegscheiben fest am Halterungsrahmen. 2. Nutzung der Vorlagenpappe - Legen Sie die Vorlage an, um die Maße der Deckenöffnung zu ermitteln. - Die Mitte der Öffnung ist auf der Vorlage markiert. - Seite 10 Geräteinstallation Montage der Anschlussleitungen Manometer Manometer „HI“ Knopf „LO“ Knopf Flüssigkeitsventil Vakuumpumpe Verbindungsschlauch Gasventil Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen, so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können. 2.
- Seite 11 Installation Montage der Anschlussleitungen Führen Sie die Installation folgendermaßen durch: 1. Entnehmen Sie die erforderlichen Rohrquerschnitte bitte der Tabelle „Technische Daten“. Verwenden Sie nur Kältemittelleitungen in Kühlschrankqualität. 2. Entscheiden Sie sich für eine Abgangsvariante des Innengerätes und schneiden Sie die Rohre der Kältemittel- verbindungsleitungen entsprechend ab.
- Seite 12 Installation Montage der Anschlussleitungen Anschluss der Kältemittelleitung - Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden. Schraubenschlüssel Kältmittelöl auftragen Überwurfmutter Drehmomentschlüssel Verbindungsrohr Rohrleitung zum Innengerät - Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest.
-
Seite 13: Kondensatleitung
Kältemittelleitungen Montage der Anschlussleitungen Dichtigkeitskontrolle Sind die Verbindungsleitungen hergestellt, wird die Manometerstation wie folgt an den entsprechenden Schrader- ventilanschluss angeschlossen: blau = großes Ventil = Saugdruck, Nach erfolgtem Anschluss wird die Dichtigkeitsprüfung mit getrocknetem Stickstoff durchgeführt. Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt. -
Seite 14: Steigleitung
Geräteinstallation Montage der Kondensatleitung Steigleitung Isolierung - Die Installationshöhe der Steigleitung sollte unter 280 mm liegen. Schelle Schelle - Die Steigleitung sollte einen rechten Winkel mit der Einheit bilden und nicht weiter als 300 mm davon entfernt sein. Isolierung Abfluss unter 4mm Dach 300mm... -
Seite 15: Elektrische Verbindung
Geräteinstallation Elektrische Anschlüsse Elektrische Installation Achtung Bevor Sie die elektrische Installation beginnen, beachten Sie bitte folgende Hinweise, auf die speziell von unseren Konstrukteure hingewiesen wird: (1) Überprüfen Sie, ob das Netzteil der Stromversorgung der auf dem Typenschild angegebenen Nennleistung entspricht. (2) Die Kapazität der Stromversorgung muss ausreichend sein. -
Seite 16: Elektrische Installation
Geräteinstallation Elektrische Anschlüsse / Schaltpläne Elektrische Installation Anschluss der Stromversorgung: Achtung: 1. Klimagerät mit einphasiger Stromversorgung Seien Sie besonders vorsichtig bei der Durchführung der Anschlussarbeiten, um (1) Entfernen Sie die Verkeidung der Frontseite des Klimagerätes. Fehlfunktionen des Klimagerätes sowie elek- (2) Führen Sie das Kabel durch den Gummiring hindurch. -
Seite 17: Schaltpläne
Schaltpläne GKH-24-EC-K6... -
Seite 18: Montage Des Gerätegitters
Geräteinstallation Gerätemontage n Monatge des Gerätegitters 1. Setzen Sie die Abdeckung so auf, dass der Klappenstellmotor an der Ecke des Rohrauslasses angebracht wird. 2. Installation 1 Hängen Sie die Abdeckung in die dafür vorgesehenen Ösen ein. (Fig. 4) 2 Schrauben Sie die Abdeckung an das Gerät an. Haken (Die Abdeckung hebt sich) Riegel... -
Seite 19: Betriebstemperaturen
Geräteinstallation Gerätemontage 3. Verkabelung der Blende (Fig.7) Verbinden Sie die Blende an 2 Stellen mit dem Gerät, um die Funktion der beweglichen Lüftungsschlitze sicherzustellen. am Gehäuse am Rahmen am Gehäuse am Rahmen n Wirkungsweise und Bezeichnung der Teile des Gerätes Drainageausstattung (im Gerät) Drainagerohrleitung Luftführungslamelle... -
Seite 20: Infrarot-Fernbedienung
1 ON/OFF -Taste (Ein/Aus) 2 MODE -Taste (Betriebsart) 3 FAN -Taste (Lüfterstufe) 4 TURBO -Taste (Klimatisierung beschleunigen) / Taste (Erhöhen/Verringern) Infrarot-Fernbedienung Taste (Luft nach links/rechts) Taste (Luft nach oben/unten) Dies ist eine universelle Fernbedienung, die für Multifunktions-Klimaanlagen verwendet werden kann. Um die Funktionen 8 T ON / T OFF -Taste (EIN -Timer / AUS -Timer) zu aktivieren, die das Gerät bietet, drücken Sie die entsprechende Taste auf der Fernbedienung. - Seite 21 Infrarot-Fernbedienung Druck auf die Taste erhöht die Temperatur. Längeres Drücken (mehr als 2 Sekunden) beschleunigt die Temperatur- einstellung. Im Automatik-Betrieb ist keine Temperatureinstellung möglich. Druck auf die Taste senkt die Temperatur ab. Längeres Drücken (mehr als 2 Sekunden) beschleunigt die Temperatur- einstellung.
-
Seite 22: Batteriewechsel
Infrarot-Fernbedienung WIFI Mit dieser Taste wird eine Verbindung aufgebaut, über die eine Regelung des Klimagerätes mit einem Smartphone oder Tablet möglich ist. Dazu wird ein Software-Programm (App) benötigt, das auf einem Smartphone oder Tablet installiert ist. Die App ist erhältlich für die Betriebssysteme Android und iOS und wird aus dem Internet herunter- geladen. -
Seite 23: Kabelfernbedienung
Geräteinstallation Kabelfernbedienung Position und Installation der Kabel-Fernbedienung 1. Das Steuerungskabel der Fernbedienung ist verbunden mit der Hauptplatine des Innengerätes und der Kabelfern- bedienung (siehe Skizze). Die Länge beträgt 8 Meter. Installation und Inbetriebnahme sollte von qualifiziertem Fachpersonal vorgenommen werden. 2. Wählen Sie zunächst einen geeigneten Ort der Installation aus. Führen Sie die Steuerleitung durch eine Wandöffnung oder einen entsprechenden Kabelkanal zum Innengerät. -
Seite 24: Bedienung, Wartung Und Reinigung
Bedienung, Pflege und Wartung Bedienung, Pflege und Wartung Hinweise zur Nutzung der Anlage Wählen Sie keine niedrigere Temperatur als Sie brauchen, um den Energieverbrauch gering zu halten. Stellen Sie den Luftstrom korrekt ein, um die ausgeblasene Luft optimal zu verteilen. Lassen Sie den Luftfilter regelmäßig reinigen, um eine optimale Leistung zu gewährleisten. -
Seite 25: Reinigung Der Luftfilter
Wartungshinweise Achtung: - Um Elektroschocks zu verhindern, schalten Sie das Gerät ab und trennen Sie es vom Netz, ehe Sie es reinigen. - Reinigen Sie das Gerät niemals nass! - Verdünner oder Alkohole, sowie Benzole können das Gehäuse des Gerätes beschädigen. Benutzen Sie nur Lappen und natürliche Flüssigkeiten. -
Seite 26: Luftfilter
Wartungshinweise n Reinigung der Abdeckung 1. Öffnen Sie die Abdeckung wie in Fig. I. 2. Entnehmen Sie die Luftfilter. 3. Nehmen Sie die Abdeckung ab (Fig. IV.) 4. Reinigen Sie die Abdeckung mit Wasser und ggf. einer Bürste. Hinweis ! - Um Deformationen zu vermeiden, reinigen Sie die Filter nicht mit heißem Wasser (über 45°C)! - Nicht über offenem Feuer trocknen! 5. -
Seite 27: Betriebsstörungen
Betriebsstörungen Achtung Bitte versuchen Sie nicht, das Gerät bei einer ungeklärten Störung zu reparieren. Es könnte zu einem Stromschlag oder zu Feuerausbruch führen. Lassen Sie das Gerät von Fachpersonal untersuchen oder reparieren. Zuvor klären Sie bitte folgende Punkte ab. Es könnte Zeit und Geld sparen. Phänomen Ursache Behandlung... -
Seite 28: Störungscodes
Störungs-Codes | Code | Error | Störung | E1 | Compressor high pressure protection | Hochdruckstörung | E2 | Indoor anti-freeze protection | Frostschutz Innengerät | E3 | Compressor low pressure protection, refrigerant lack protection and refrigerant colleting mode | Kältemittelmangel | E4 | Compressor air discharge high-temperature protection | Verdichterendtemperatur zu hoch (über 115°C) -
Seite 29: Hinweise
Hinweise Testlauf Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden: - Dichtigkeit der Kältemittelleitungen - Gleichmäßiger Lauf der Kompressoren und der Ventilatoren - Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil - Alle Funktionen und Programmabläufe am Innengerät - Saugdruck und Verdampferüberhitzung Information für den Anlagenbetreiber Dem Anlagenbetreiber/Benutzer die Funktionen und die Verwendung des Klimagerätes, auch mit Hilfe dieser Anleitung,... - Seite 30 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
