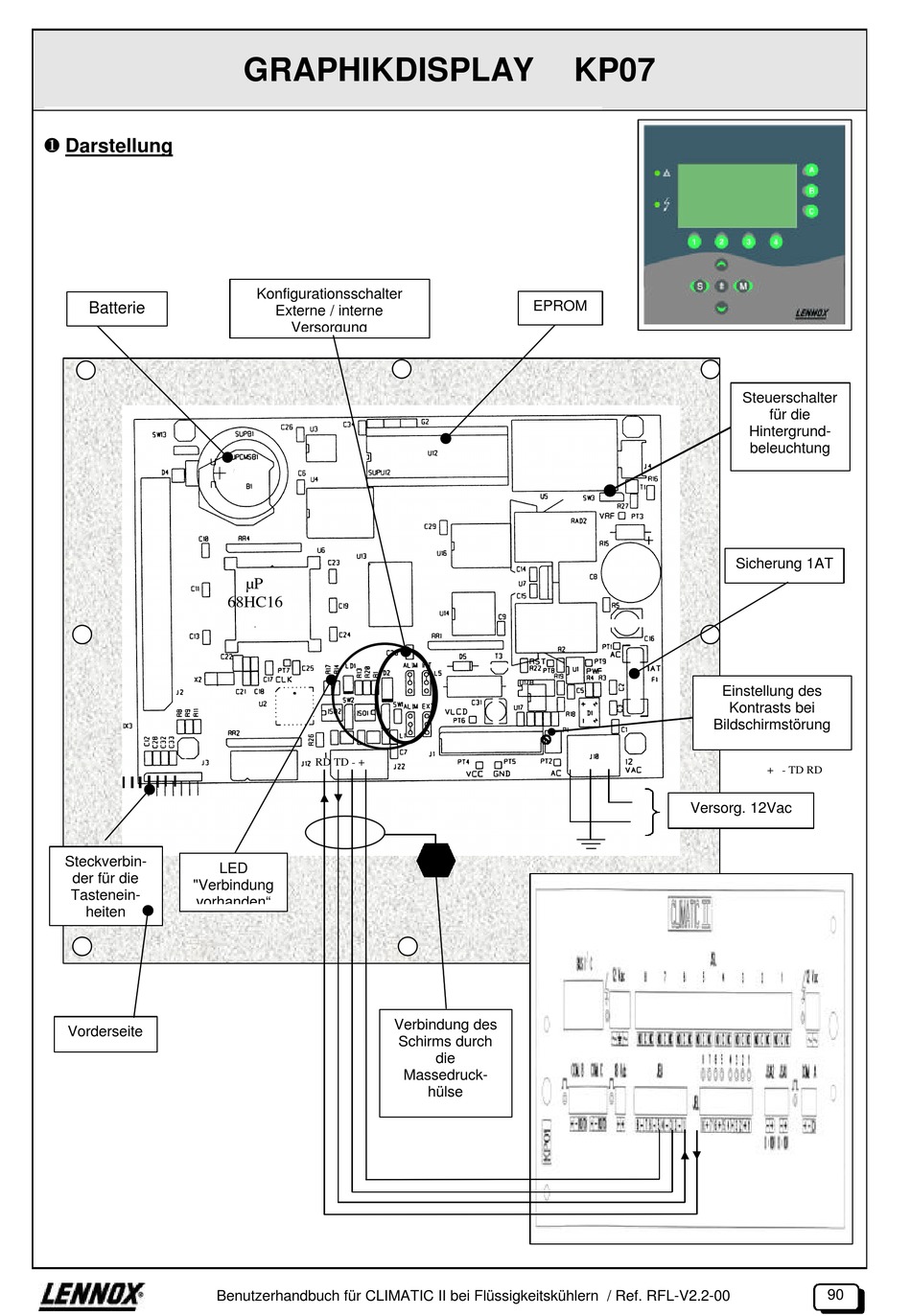

GRAPHIKDISPLAY KP07
¶ ¶ Darstellung
Konfigurationsschalter
EPROM
Batterie
Externe / interne
Versorgung
Steuerschalter
für die
Hintergrund-
beleuchtung
Sicherung 1AT
µP
68HC16
Einstellung des
Kontrasts bei
Bildschirmstörung
RD TD - +
+ - TD RD
Versorg. 12Vac
Steckverbin-
LED
der für die
"Verbindung
Tastenein-
vorhanden"
heiten
Verbindung des
Vorderseite
Schirms durch
die
Massedruck-
hülse
90
