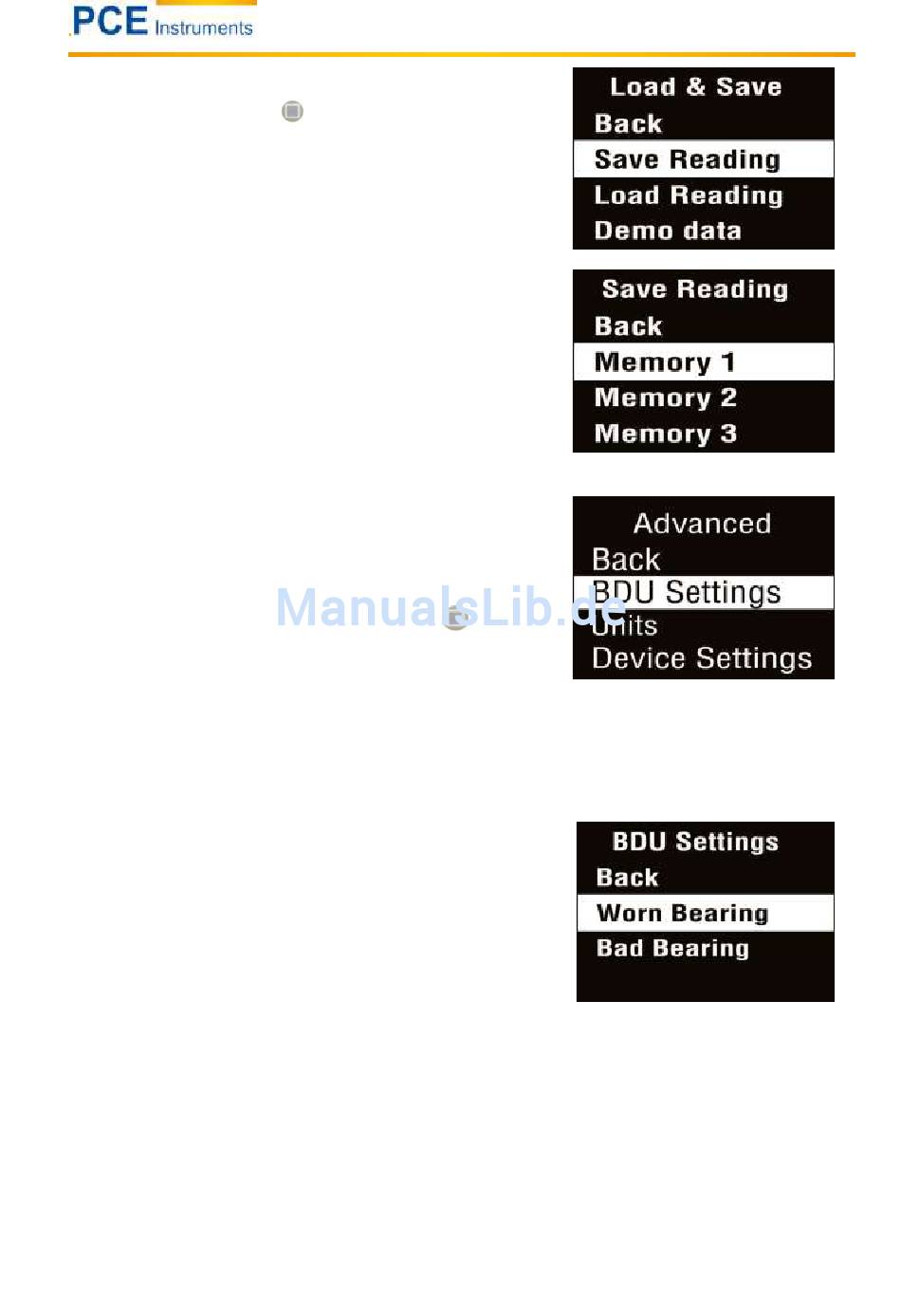

Laden & Speichern („Load & Save")
6.3.2
Drücken der Quadrat-Taste
hervorgehoben wählt dieses Menü aus:
Mit der Auswahl von „Save Reading" öffnet sich ein Menü in dem
Sie aus 3 Speicherplätzen in denen Sie die Werte speichern.
Mit der Auswahl von „Load Reading" öffnet ein ähnliches Menü in
dem der Nutzer aus 3 Speicherplätzen auswählt aus welchen
vorher gespeicherte Daten geladen werden.
Die letzte Option im „Load & Save" Menü erlaubt den Nutzer
Demo Daten („Demo Data") auszuwählen. Dieser Unterpunkt lädt
vorgespeicherte Daten aus zwei verschiedenen Datensätzen (Demo 1 und Demo 2).
Geräteeinstellungen („Advanced")
6.3.3
Die Auswahl von „Advanced" aus dem „Settings Menü" öffnet ein
Menü wie rechts zu sehen. Die Auswahl eines Unterpunktes
erfolgt über die Pfeiltasten und der Quadrat-Taste
BDU Einstellungen („BDU Settings")
6.3.3.1
Im Untermenü „BDU Settings" kann der Nutzer die Grenzwerte der BDU Werte setzen, nach dem die
entsprechenden Hintergrundfarben geändert werden. Normale und unbedenkliche Werte einer neuen
Maschine werden auf einem grünen Hintergrund dargestellt.
Die BDU Grenzwerte werden als „Worn Bearing" bezeichnet
wenn ein Verschleiß bereits eingetreten ist und diese werden
dann vor einem gelben Hintergrund dargestellt. Als „Bad
Bearing" werden kritische Werte bezeichnet und vor einem roten
Hintergrund dargestellt.
Beide Werte können unabhängig von einander gesetzt werden.
Der Standardwert für „Worn Bearing" (gelber Hintergrund) liegt bei 50 und der Wert für „Bad Wearing"
liegt bei 100. Diese Werte sind bezeichnend für mittelgroße Maschinen die bei Laufgeschwindigkeiten
von 1000 bis 3000 RPM arbeiten.
Bei höheren Laufgeschwindigkeiten sollten Sie die Grenzwerte erhöhen. Für niedrigere
Laufgeschwindigkeiten sollten Sie die Grenzwerte verringern.
BETRIEBSANLEITUNG
wenn „Load & Save"
.
11
