Deutsch

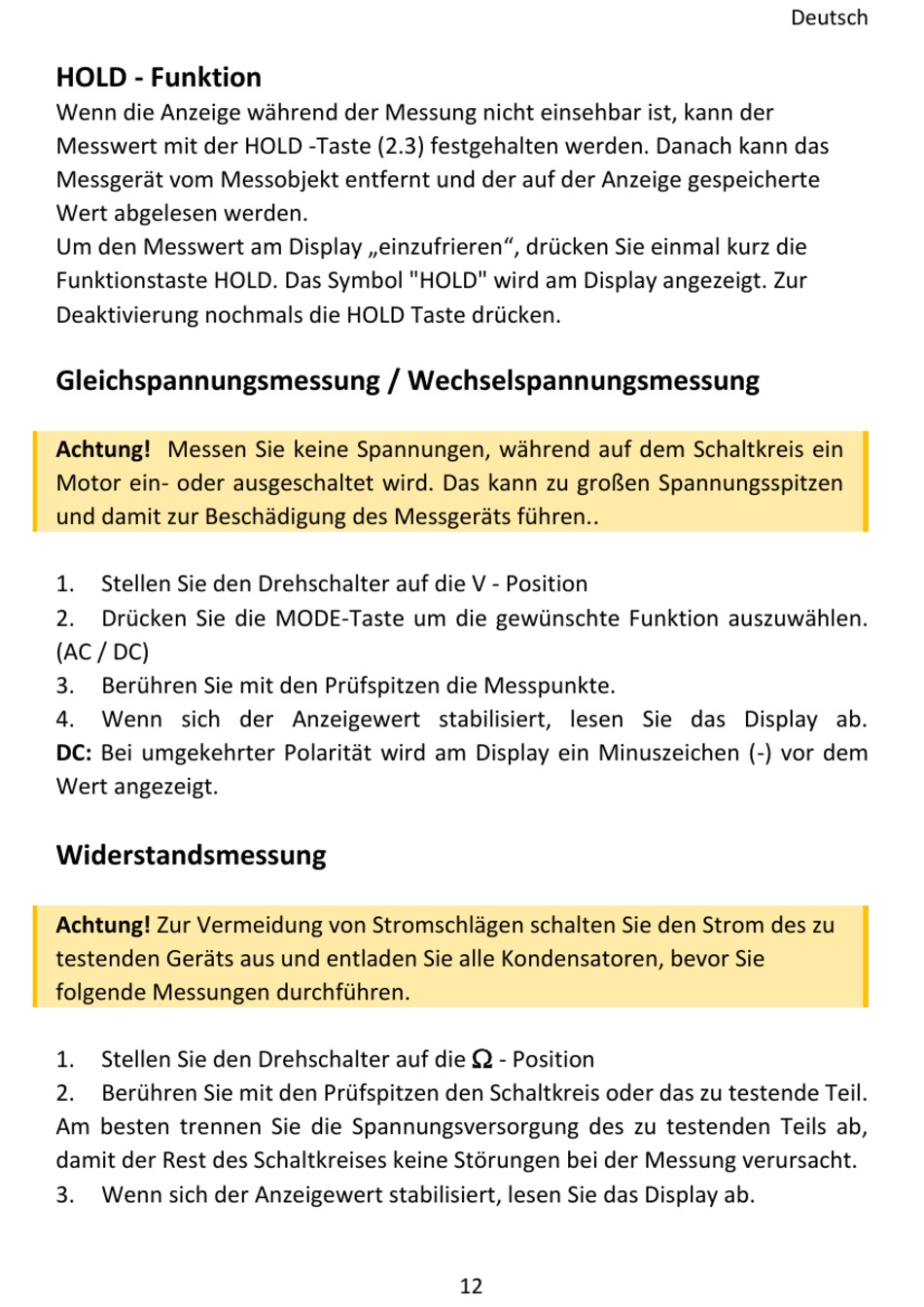

HOLD - Funktion
Wenn die Anzeige während der Messung nicht einsehbar ist, kann der
Messwert mit der HOLD -Taste (2.3) festgehalten werden. Danach kann das
Messgerät vom Messobjekt entfernt und der auf der Anzeige gespeicherte
Wert abgelesen werden.
Um den Messwert am Display „einzufrieren", drücken Sie einmal kurz die
Funktionstaste HOLD. Das Symbol "HOLD" wird am Display angezeigt. Zur
Deaktivierung nochmals die HOLD Taste drücken.
Gleichspannungsmessung / Wechselspannungsmessung
Achtung! Messen Sie keine Spannungen, während auf dem Schaltkreis ein
Motor ein- oder ausgeschaltet wird. Das kann zu großen Spannungsspitzen
und damit zur Beschädigung des Messgeräts führen..
1. Stellen Sie den Drehschalter auf die V - Position
2. Drücken Sie die MODE-Taste um die gewünschte Funktion auszuwählen.
(AC / DC)
3. Berühren Sie mit den Prüfspitzen die Messpunkte.
4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
DC: Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem
Wert angezeigt.
Widerstandsmessung
Achtung! Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu
testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie
folgende Messungen durchführen.
1. Stellen Sie den Drehschalter auf die
- Position
2. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu testende Teil.
Am besten trennen Sie die Spannungsversorgung des zu testenden Teils ab,
damit der Rest des Schaltkreises keine Störungen bei der Messung verursacht.
3. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
12
