PANCONTROL PAN Minimeter Bedienungsanleitung
Digitalmultimeter
Vorschau ausblenden
Andere Handbücher für PAN Minimeter:
- Bedienungsanleitung (67 Seiten) ,
- Handbuch (200 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PANCONTROL PAN Minimeter
Inhaltszusammenfassung für PANCONTROL PAN Minimeter
- Seite 1 M A N U A L PAN Minimeter...
-
Seite 2: Inhaltsverzeichnis
Deutsch Bedienungsanleitung PAN Minimeter Digitalmultimeter Inhalt Einleitung ..................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............4 Erläuterungen der Symbole am Gerät ..........6 Bedienelemente und Anschlussbuchsen ......... 7 Das Display und seine Symbole ............9 Technische Daten ................10 Bedienung ..................12 Instandhaltung ................ -
Seite 3: Einleitung
Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 4: Allgemeine Sicherheitshinweise
Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. - Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). - Seite 5 Deutsch - Unterbrechen Spannungsversorgung entladen Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände messen oder Dioden prüfen. - Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an, während der Drehschalter auf Stromstärke, Widerstand oder Diodentest eingestellt ist. Das kann zur Beschädigung des Geräts führen. - Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die Batterie.
-
Seite 6: Erläuterungen Der Symbole Am Gerät
Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Schutzisolierung: Alle spannungsführenden Teile sind doppelt isoliert Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Gefährliche Spannung! Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. -
Seite 7: Bedienelemente Und Anschlussbuchsen

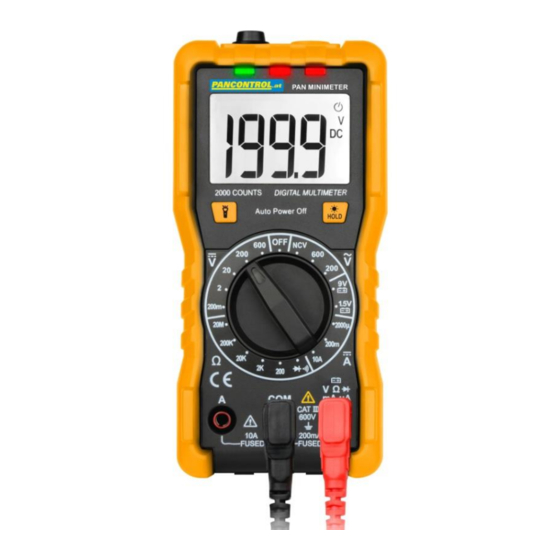

Deutsch 5. Bedienelemente und Anschlussbuchsen Kontaktloser Spannungsprüfer (NCV) - Sensor NCV - Anzeige (grün / rot / rot) LCD Anzeige Messpunktbeleuchtung (Taschenlampe) Hintergrundbeleuchtung DATA HOLD (angezeigten Wert halten) Drehschalter Multifunktionsbuchse 10 A-Buchse Gemeinsame Anschlussbuchse (COM) - Seite 8 Deutsch Der Drehschalter und seine Symbole Gerät abgeschaltet Kontaktloser Spannungsprüfer Wechselspannungsmessung Batterietest (9V oder 1,5 V) Gleichstrommessung (Wechselstrommessungen sind nicht möglich.) Durchgangsprüfung / Diodentest Widerstandsmessung Gleichspannungsmessung...
-
Seite 9: Das Display Und Seine Symbole
Deutsch 6. Das Display und seine Symbole Gerät eingeschaltet Gleichspannung/-strom Wechselspannung Gleichspannungsmessung / Wechselspannungsmessung Gleichstrommessung (Wechselstrommessungen sind nicht möglich.) Widerstandsmessung Diodentest Durchgangsprüfung aktiv xHOLDx DATA HOLD xNCVx Kontaktloser Spannungsprüfer Batterie schwach Überlastanzeige... -
Seite 10: Technische Daten
Deutsch 7. Technische Daten Anzeige: 3 1/2 Stellen (bis 1999) Überlastanzeige: Polarität: automatisch (Minuszeichen für negative Polarität) Kategorie CAT III 600 V (Einsatzbereich) max. Spannung gegen Erde: 600 V AC / DC Überlastschutz: 600 V Signalton bei weniger als 30 Durchgangsprüfung: Diodentest: Spannung des offenen Schaltkreises:... - Seite 11 Deutsch Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert *) 200 mV 0,1 mV 0,001 V ±(0,5% +2digits Gleichspannung 0,01 V (V=) 200 V 0,1 V 600 V ±(0,8% + 2 digits 200 V 0,1 V Wechselspannung ±(1,2% + 10 digits) (V~) 600 V 2000 µA...
-
Seite 12: Bedienung
Deutsch 8. Bedienung • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise. (Kapitel 3) • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. Messpunktbeleuchtung (Taschenlampe) Bei schlechten Lichtverhältnissen können Sie den Messpunkt beleuchten. Zum Ein- und Ausschalten betätigen Sie die Taste (3). (Schaltet sich nach 3 Minuten atomatisch ab.) Hintergrundbeleuchtung Um die Hintergrundbeleuchtung ein- bzw. -
Seite 13: Gleichstrommessung (Dc)
Deutsch Spannungsmessung (AC / DC) Stellen Sie den Drehschalter auf die Position V~ oder V= Berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. DC: Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert angezeigt. -
Seite 14: Widerstandsmessung
Deutsch Schalten Sie den Strom wieder ein und berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert angezeigt. Achtung! Zur Vermeidung von Stromschlägen schalten Sie den Strom des zu testenden Geräts aus und entladen Sie alle Kondensatoren, bevor Sie folgende Messungen durchführen. -
Seite 15: Batterietest
Deutsch Batterietest Stellen Sie den Drehschalter auf die Position Berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Das Gerät zeigt die Spannung der getesteten Batterie unter Last an. 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. -
Seite 16: Austauschen Der Sicherungen
Deutsch Austauschen der Sicherung(en) Öffnen Sie das Gerät. Ziehen Sie die defekte Sicherung vorsichtig aus der Halterung. Setzen Sie eine neue Sicherung ein und prüfen Sie den richtigen Sitz. Verwenden Sie nur gleichwertige Sicherungen. Schließen Sie das Gerät wieder. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. -
Seite 17: Gewährleistung Und Ersatzteile
Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Nähere Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/reklamationsabwicklung Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung,...
