PANCONTROL PAN 185 Bedienungsanleitung

Bedienungsanleitung
PAN 185
Digitalmultimeter TRUE RMS
Inhalt
1. Einleitung ................................................................................................. 1
2. Lieferumfang ............................................................................................ 1
3. Allgemeine Sicherheitshinweise ............................................................... 1
4. Erläuterungen der Symbole am Gerät ...................................................... 2
5. Bedienelemente und Anschlussbuchsen .................................................. 2
6. Das Display und seine Symbole ................................................................ 2
7. Technische Daten ..................................................................................... 3
8. Bedienung ................................................................................................ 4
9. Instandhaltung ......................................................................................... 6
10. Gewährleistung und Ersatzteile................................................................ 6
1. Einleitung
Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke
PANCONTROL steht seit 1986 für praktische, innovative und professionelle
Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind
überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
Bitte lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme des Gerätes
zur Gänze aufmerksam durch, um sich mit der richtigen Bedienung des Gerätes
vertraut zu machen und Fehlbedienungen zu verhindern. Befolgen Sie insbesondere
alle Sicherheitshinweise. Eine Nichtbeachtung kann zu Schäden am Gerät, und zu
gesundheitlichen Schäden führen.
Verwahren Sie diese Bedienungsanleitung sorgfältig, um später nachschlagen oder sie
mit dem Gerät weitergeben zu können.

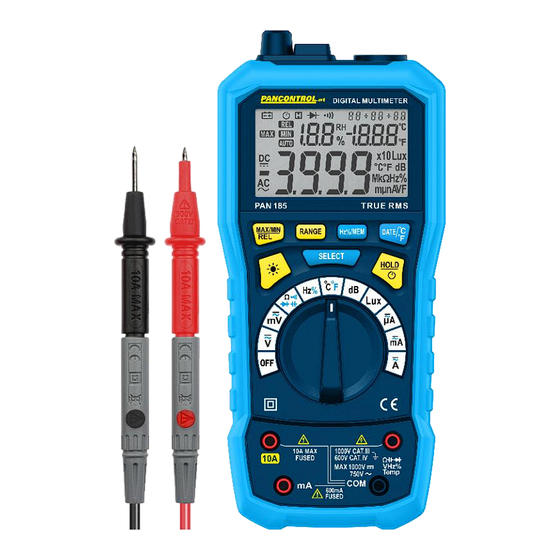

Das PAN 185 ist ein universelles Messinstrument mit vielen Zusatzfunktionen. Neben
den elektrischen Grundgrößen (V, A, Hz, Ω und F) können Sie Temperatur,
Geräuschpegel und Beleuchtungsstärke messen und speichern. Außerdem haben Sie
neben Datum und Uhrzeit die Umgebungstemperatur, und die Luftfeuchte in der
Anzeige. Das PAN 185 ist somit das ideale Gerät für den anspruchsvollen Techniker.
2. Lieferumfang
Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf
Transportbeschädigungen und Vollständigkeit.
•
Messgerät
•
Prüfkabel
•
Typ K Temperaturfühler
•
Bedienungsanleitung
3. Allgemeine Sicherheitshinweise
Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle
Sicherheits- und Bedienungshinweise in dieser Anleitung.
•
Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt
sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen).
•
Das Gerät darf nicht mehr benutzt werden, wenn das Gehäuse oder die Prüfkabel
beschädigt sind, wenn eine oder mehrere Funktionen ausfallen, wenn keine
Funktion angezeigt wird oder wenn Sie vermuten, dass etwas nicht in Ordnung
ist.
•
Wenn die Sicherheit des Anwenders nicht garantiert werden kann, muss das
Gerät außer Betrieb genommen und gegen Verwendung geschützt werden.
•
Beim Benutzen dieses Geräts dürfen die Prüfkabel nur an den Griffen hinter dem
Fingerschutz berührt werden – die Prüfspitzen nicht berühren.
•
Erden Sie sich niemals beim Durchführen von elektrischen Messungen. Berühren
Sie keine freiliegenden Metallrohre, Armaturen usw., die ein Erdpotential
besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene
Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien.
•
Platzieren Sie das Gerät so, dass das Betätigen von Trenneinrichtungen zum Netz
nicht erschwert wird.
•
Stellen Sie den Drehschalter immer vor Beginn der Messung auf den
gewünschten Messbereich und rasten Sie die Messbereiche ordentlich ein.
•
Muss der Messbereich während des Messens gewechselt werden, entfernen Sie
die Prüfspitzen vorher vom zu messenden Kreis.
•
Drehen Sie den Drehschalter nie während einer Messung, sondern nur im
spannungslosen Zustand.
•
Legen Sie niemals Spannungen oder Ströme an das Messgerät an, welche die am
Gerät angegebenen Maximalwerte überschreiten.
•
Verwenden Sie das Gerät in keiner höheren Kategorie als zugelassen.
•
Unterbrechen Sie die
Filterkondensatoren in der Spannungsversorgung, bevor Sie Widerstände
messen oder Dioden prüfen.
•
Schließen Sie niemals die Kabel des Messgeräts an eine Spannungsquelle an,
während der Drehschalter auf Stromstärke, Widerstand oder Diodentest
eingestellt ist. Das kann zur Beschädigung des Geräts führen.
•
Wenn das Batteriesymbol in der Anzeige erscheint, erneuern Sie bitte sofort die
Batterie.
•
Schalten Sie das Gerät immer aus und entfernen Sie die Prüfkabel von allen
Spannungsquellen, bevor Sie das Gerät zum Austauschen der Batterie oder der
Sicherung öffnen.
•
Verwenden Sie das Gerät nie mit offenem Gehäuse, Batterie- oder
Sicherungsfach.
•
Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in
Umgebungen, die starken Temperaturschwankungen ausgesetzt sind.
•
Verwenden Sie das Gerät keinesfalls in explosionsgefährdeter Umgebung.
•
Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung.
•
Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie.
•
Wenn das Gerät modifiziert oder verändert wird, ist die Betriebssicherheit nicht
länger gewährleistet. Zudem
Gewährleistungsansprüche.
1
Spannungsversorgung und entladen
erlöschen sämtliche Garantie-
IIDeutschII
Sie
und
