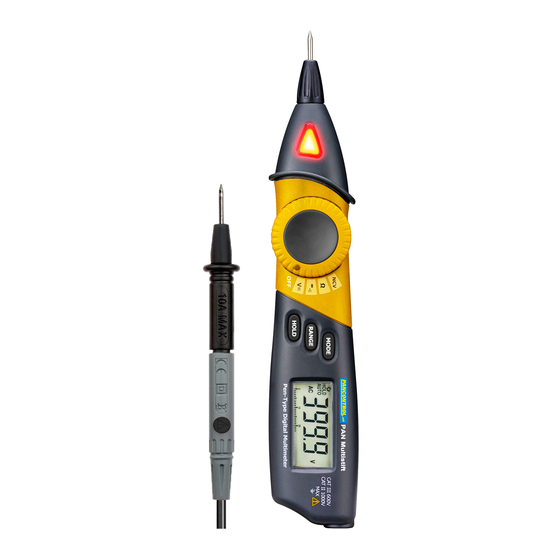

PANCONTROL PAN Multistift Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für PANCONTROL PAN Multistift
Inhaltszusammenfassung für PANCONTROL PAN Multistift

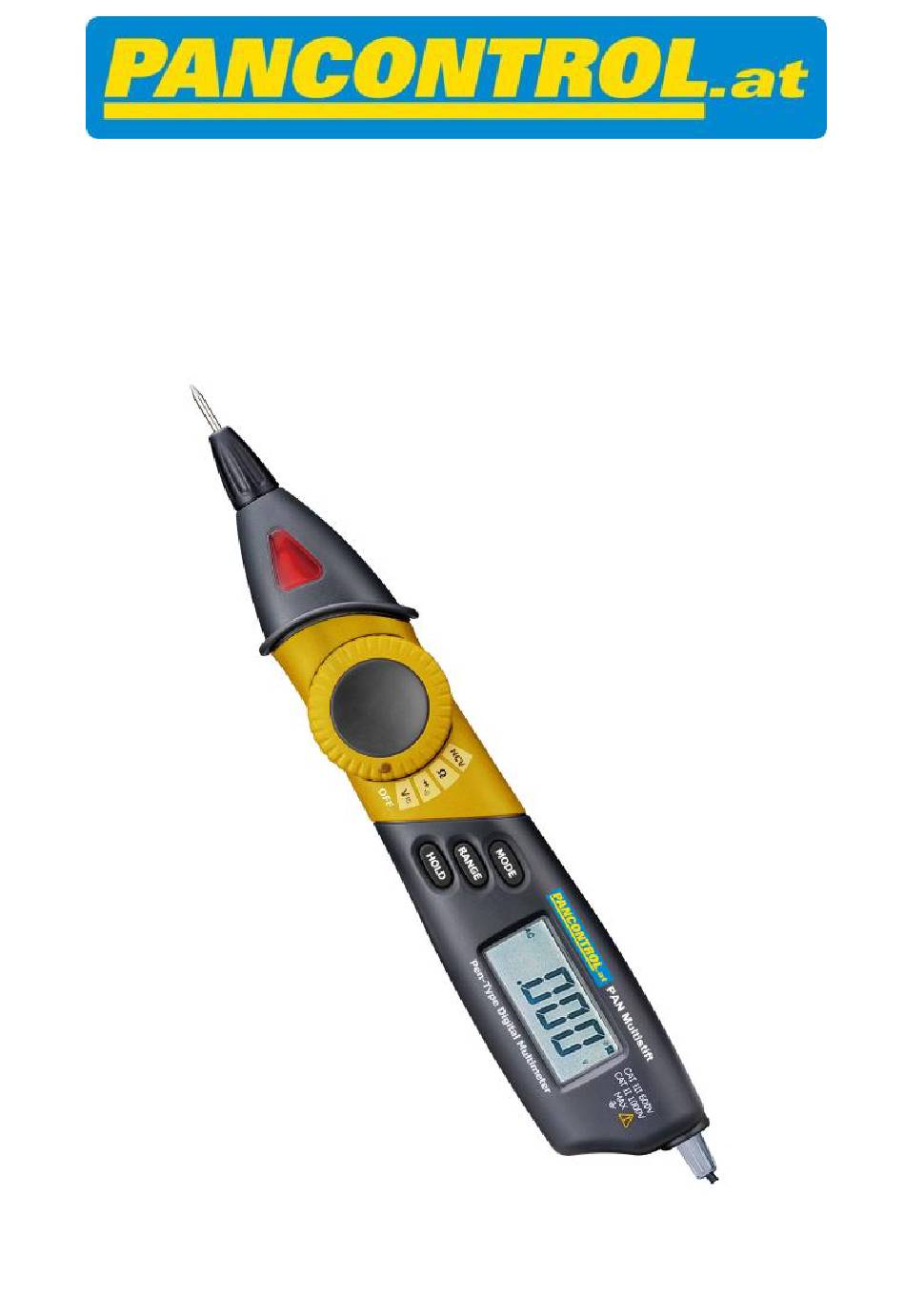

- Seite 1 MANUAL PAN Multistift...
- Seite 2 INDEX Deutsch DE 1 - DE 14 English EN 1 - EN 14 Français FR 1 - FR 14 Italiano IT 1 - IT 14 Espaniol ES 1 - ES 14 Nederlands NL 1 - NL 14 Svenska SE 1 - SE 13 Čeština CZ 1 - CZ 13 Slovensky...
- Seite 3 Bedienungsanleitung PAN MULTISTIFT Digitalstromzange...
-
Seite 4: Inhaltsverzeichnis
Instandhaltung ................13 Gewährleistung und Ersatzteile............. 14 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit über 20 Jahren für praktische, preiswerte und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird. -
Seite 5: Lieferumfang
2. Lieferumfang Bitte überprüfen Sie nach dem Auspacken den Lieferumfang auf Transportbeschädigungen und Vollständigkeit. Messgerät Prüfkabel (1 Stk) Batterie(n) Bedienungsanleitung 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. - Seite 6 Erdpotential besitzen könnten. Erhalten Sie die Isolierung Ihres Körpers durch trockene Kleidung, Gummischuhe, Gummimatten oder andere geprüfte Isoliermaterialien. Stellen Sie das Gerät so auf, dass das Betätigen von Trenneinrichtungen zum Netz nicht erschwert wird. Stellen Sie den Drehschalter immer vor Beginn der Messung auf den gewünschten Messbereich und rasten Sie die Messbereiche ordentlich ein.
-
Seite 7: Erläuterungen Der Symbole Am Gerät
Schweißtrafo), da diese die Anzeige verfälschen können. Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind. Lagern Sie das Gerät nicht in direkter Sonnenbestrahlung. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie. - Seite 8 Werkzeugen und ähnlichen Geräten. Das Gerät ist für Messungen in der Gebäudeinstallation CAT III vorgesehen. Beispiele sind Messungen an Verteilern, Leistungsschaltern, der Verkabelung, Schaltern, Steckdosen der festen Installation, Geräten für industriellen Einsatz sowie an fest installierten Motoren. Das Gerät ist für Messungen an der Quelle der CAT IV Niederspannungsinstallation vorgesehen.
-
Seite 9: Bedienelemente Und Anschlussbuchsen
5. Bedienelemente und Anschlussbuchsen Eingangsbuchsen Schraubenmutter Kontaktloser Spannungsprüfer Drehschalter Funktionstasten LCD Anzeige Batterie(n) Der Drehschalter und seine Symbole Gerät abgeschaltet Gleichspannungsmessung / Wechselspannungsmessung Diodenmessung, Akustischer Durchgangsprüfer Widerstandsmessung Kontaktloser Spannungsprüfer DE 7... -
Seite 10: Technische Daten
6. Technische Daten Anzeige 3¾ Stellen (bis 3999) Bereichswahl, Analogbalken Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Überlastschutz 600 V Eingangsimpedanz > 10 MΩ Signalton bei weniger als 30 Durchgangsprüfung Auto Power Off 15 min Diodenmessung Spannung des offenen Schaltkreises < 2,0 V Prüfstrom <... -
Seite 11: Bedienung
Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 400 mV 0,1 mV (1,2% + 2 Digits) 1 mV Gleichspannung (V =) 40 V 10 mV (1,5% + 4 Digits) 600 V 100 mV (1,5% + 10 Digits) 400 mV 0,1 mV Wechselspannung 1 mV... -
Seite 12: Widerstandsmessung
In der Nähe von Geräten, welche elektromagnetische Streufelder erzeugen (z.B. Schweißtransformator, Zündung, etc.), kann das Display ungenaue oder verzerrte Werte anzeigen. Gleichspannungsmessung / Wechselspannungsmessung Achtung: Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor ein- oder ausgeschaltet wird. Das kann zu großen Spannungsspitzen und damit zur Beschädigung des Messgeräts führen.. -
Seite 13: Durchgangsprüfung
Teils ab, damit der Rest des Schaltkreises keine Störungen bei der Widerstandsmessung verursacht. 4. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab. Bei umgekehrter Polarität wird am Display ein Minuszeichen (-) vor dem Wert angezeigt. Die Prüfkabel haben einen Eigenwiderstand von 0,1Ω bis 0,2 Ω, der das Messergebnis beeinflusst. -
Seite 14: Diodenmessung
Diodenmessung 1. Stellen Sie den Drehschalter auf die - Position 2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM-Buchse und den Bananenstecker des roten Prüfkabels an der CAP -Buchse an. 3. Drücken Sie die MODE-Taste um die gewünschte Funktion auszuwählen. 4. -
Seite 15: Instandhaltung
Messgerät vom Messobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelesen werden. Um den Messwert am Display „einzufrieren“, drücken Sie einmal die Funktionstaste HOLD. Zur Deaktivierung nochmals die HOLD Taste drücken. 8. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. -
Seite 16: Gewährleistung Und Ersatzteile
4. Entsorgen Sie leere Batterien umweltgerecht. 5. Wenn Sie das Gerät längere Zeit nicht benutzen, entfernen Sie die Batterie. Reinigung Bei Verschmutzung reinigen Sie das Gerät mit einem feuchten Tuch und etwas Haushaltsreiniger. Achten Sie darauf, dass keine Flüssigkeit in das Gerät dringt! Keine aggresiven Reinigungs- oder Lösungsmittel verwenden! 9. - Seite 17 Manual PAN MULTISTIFT...
