Beállítás

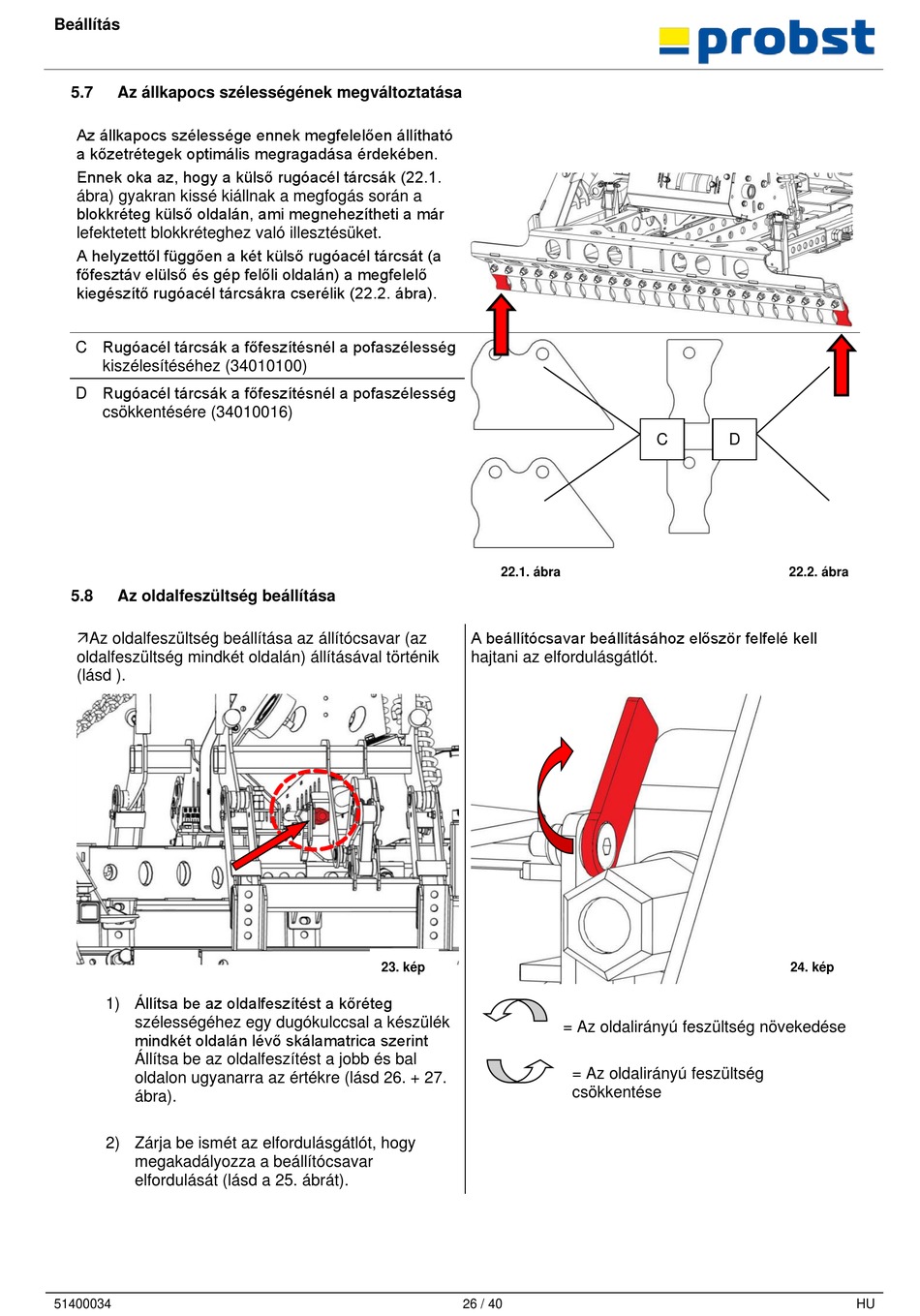

5.7 Az állkapocs szélességének megváltoztatása
Az állkapocs szélessége ennek megfelelően állítható
a kőzetrétegek optimális megragadása érdekében.
Ennek oka az, hogy a külső rugóacél tárcsák (22.1.
ábra) gyakran kissé kiállnak a megfogás során a
blokkréteg külső oldalán, ami megnehezítheti a már
lefektetett blokkréteghez való illesztésüket.
A helyzettől függően a két külső rugóacél tárcsát (a
főfesztáv elülső és gép felőli oldalán) a megfelelő
kiegészítő rugóacél tárcsákra cserélik (22.2. ábra).
C Rugóacél tárcsák a főfeszítésnél a pofaszélesség
kiszélesítéséhez (34010100)
D Rugóacél tárcsák a főfeszítésnél a pofaszélesség
csökkentésére (34010016)
5.8 Az oldalfeszültség beállítása
Az oldalfeszültség beállítása az állítócsavar (az
oldalfeszültség mindkét oldalán) állításával történik
(lásd ).
1) Állítsa be az oldalfeszítést a kőréteg
szélességéhez egy dugókulccsal a készülék
mindkét oldalán lévő skálamatrica szerint
Állítsa be az oldalfeszítést a jobb és bal
oldalon ugyanarra az értékre (lásd 26. + 27.
ábra).
2) Zárja be ismét az elfordulásgátlót, hogy
megakadályozza a beállítócsavar
elfordulását (lásd a 25. ábrát).
51400034
22.1. ábra
A beállítócsavar beállításához először felfelé kell
hajtani az elfordulásgátlót.
23. kép
26 / 40
C D
= Az oldalirányú feszültség növekedése
= Az oldalirányú feszültség
csökkentése
22.2. ábra
24. kép
