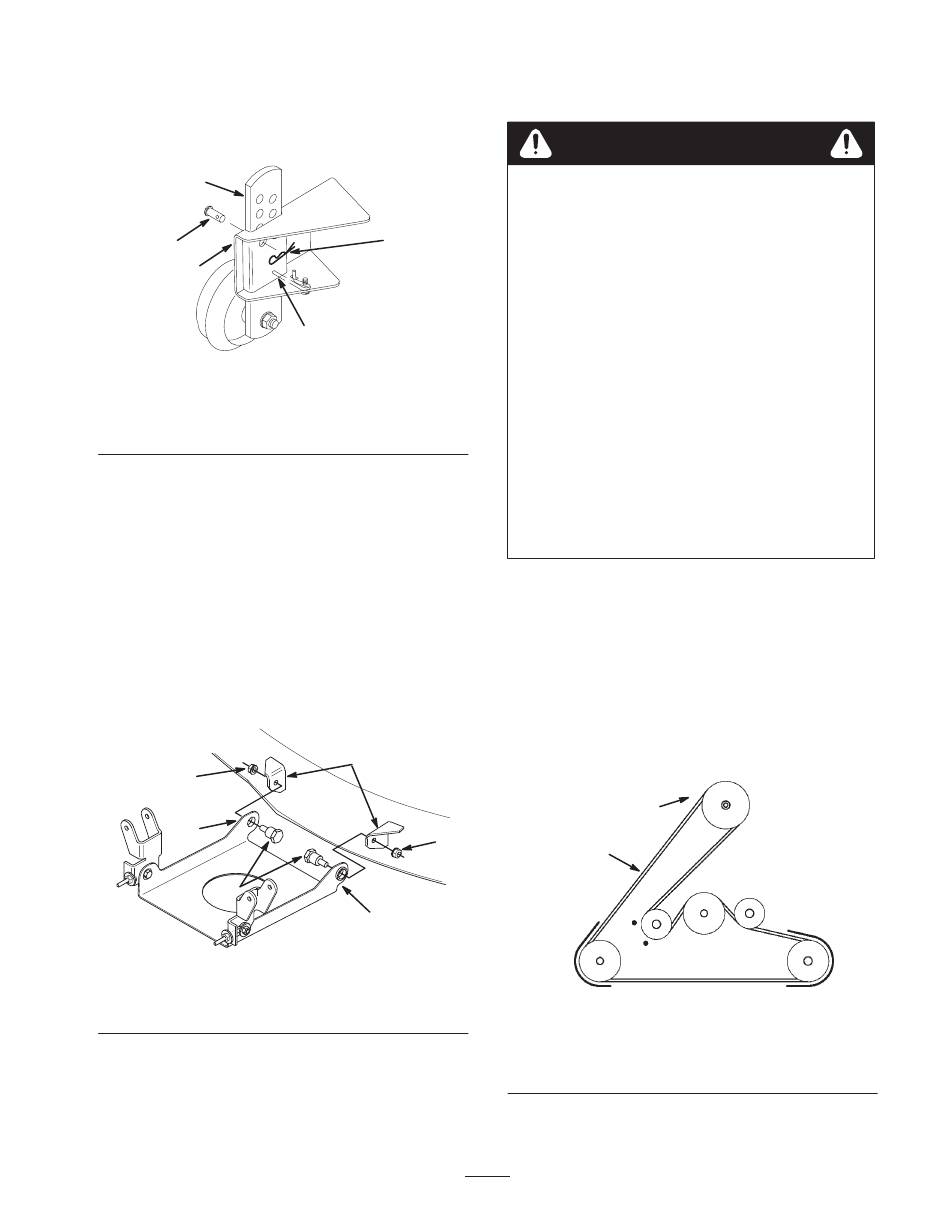

5. Biegen Sie die Feder durch, schieben Sie die
Einstellplatte der Radstelze auf die Radstelzenhalterung
des Mähwerks und befestigen Sie sie mit dem Stift und
Splint (Bild 3).
2
4
3
Bild 3
1. Feder
2. Platte
3. Halterung
Hinweis: Stellen Sie nach der Montage des Mähwerks am
Traktor die Schnitthöhe und die Radstelzen ein. Weitere
Anweisungen finden Sie unter „Einstellen der Schnitthöhe"
auf Seite 11.
6. Wiederholen Sie die Einstellungsschritte an den anderen
Radstelzen.
7. Positionieren Sie die Befestigungsplatte (die Laschen
sollten nach oben zeigen) zwischen den Befestigungen
vorne am Mähwerk (Bild 4).
8. Setzen Sie die Ansatzschrauben durch die
Befestigungsplatte in die Mähwerkhalterungen ein.
Befestigen Sie sie mit Sicherungsmuttern (Bild 4).
4
1
3
Bild 4
1. Lasche nach oben
2. Mähwerkhalterung
5
1
2424
4. Stift
5. Splint
2
4
1
1784
3. Ansatzschraube
4. Sicherungsmutter
Einbauen des Mähwerks
Gefahr
Wenn Ablenkblech, Auswurfkanalabdeckung oder
Heckfangsystem nicht angebracht sind, sind die
Bedienungsperson und umstehende Personen der
Gefahr eines Kontakts mit dem Schnittmesser und
ausgeschleuderten Gegenständen ausgesetzt.
Kontakt mit (dem) rotierenden Schnittmesser(n)
oder ausgeschleuderten Gegenständen führt zu
einer Verletzung oder dem Tod.
• Entfernen Sie NIE das Ablenkblech vom
Mähwerk, weil es Material nach unten auf den
Rasen lenkt. Wechseln Sie das Ablenkblech
sofort aus, wenn es beschädigt ist.
• Stecken Sie nie Hände oder Füße unter den
Rasenmäher.
• Versuchen Sie nie, den Auswurfbereich zu
räumen oder die Schnittmesser zu reinigen,
ohne den Zapfwellenantrieb auf „Aus" zu
stellen und den Zündschlüssel auf „Aus" zu
drehen. Ziehen Sie außerdem den Schlüssel und
den/die Zündkerzenstecker ab.
1. Stellen Sie die Maschine auf ein ebenes Gelände,
kuppeln Sie den Zapfwellenantrieb (ZWA) aus,
aktivieren Sie die Feststellbremse und drehen Sie den
Zündschlüssel auf die Stellung „Aus", um den Motor
abzustellen. Ziehen Sie den Zündschlüssel ab.
2. Drehen Sie die Vorderräder ganz nach links. Schieben
Sie das Mähwerk von der rechten Seite aus unter den
Rahmen.
3. Montieren Sie den Mähwerkriemen auf der
elektromagnetischen Kupplungsriemenscheibe (Bild 5).
2
1
Ansicht von oben
1. Mähwerkriemen
5
Bild 5
2. Elektromagnetische
Kupplungsriemenscheibe
