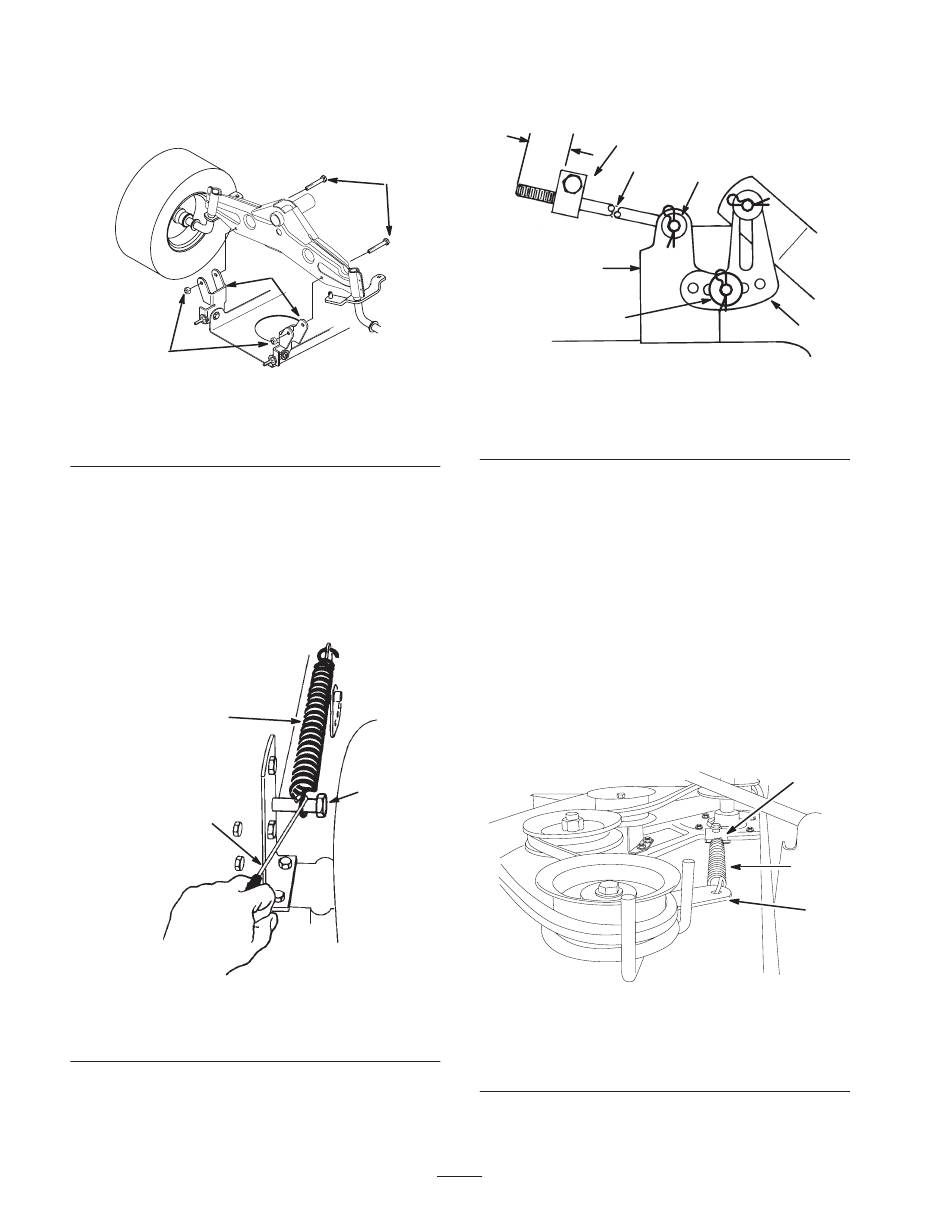

4. Montieren Sie die Mähwerk-Schwenkhalterungen mit
Schrauben und Sicherungsmuttern an der Vorderachse
(Bild 6).
3
Bild 6
1. Schwenkhalterung
2. Schraube 5/16 x
2-1/2 Zoll
5. Stellen Sie den Schnitthöhenhebel (Mähwerkhub) auf
Kerbe „D".
6. Nehmen Sie die hubgestützte Feder zwischen der
Hubhalterung rechts am Mähwerk und die
Befestigungsschraube ab (Bild 7).
Hinweis: Verwenden Sie das Federwerkzeug, das mit
dem Gerät ausgeliefert wurde.
1
3
Bild 7
1. Feder
2. Schraube
7. Stellen Sie den Schnitthöhenhebel (Mähwerkhub) auf
Kerbe „A".
2
1
1785
3. Sicherungsmutter
2
1851
3. Federwerkzeug
8. Beide Stangen müssen 16 mm aus dem Einstellblock
herausragen (Bild 8).
2
16 mm
1
5
3
1805
1. Stange
2. Einstellblock
3. Splint und dicke Scheibe
9. Schieben Sie das Ende der langen Stange durch das
Loch in der Mähwerkbefestigung (Bild 8).
10. Bringen Sie die dünne Scheibe und den Splint an, um
die Stange zu befestigen (Bild 8).
11. Montieren Sie die geschlitzte
Mähwerknivellierhalterung am Stift an der
Mähwerkhalterung (Bild 8).
12. Bringen Sie die dicke Scheibe und den Splint an, um
das Mähwerk zu befestigen (Bild 8).
13. Wiederholen Sie die Schritte 9 bis 12 an der anderen
Seite des Mähwerks.
14. Haken Sie die Feder vom Spannscheibenarm in die
Halterung am Mähwerk (Fig. 9).
Ansicht von links.
1. Feder
2. Spannscheibenarm
6
6
4
Bild 8
4. Nivellierhalterung
5. Mähwerkbefestigung
6. Splint und dünne Scheibe
3
1
2
Bild 9
3. Halterung
