7. Entfernen Sie den Splint und die Scheibe vom Ende der
langen Stange (Bild 19). Schieben Sie die Stange aus
der Mähwerkhalterung heraus.
2
4
1805

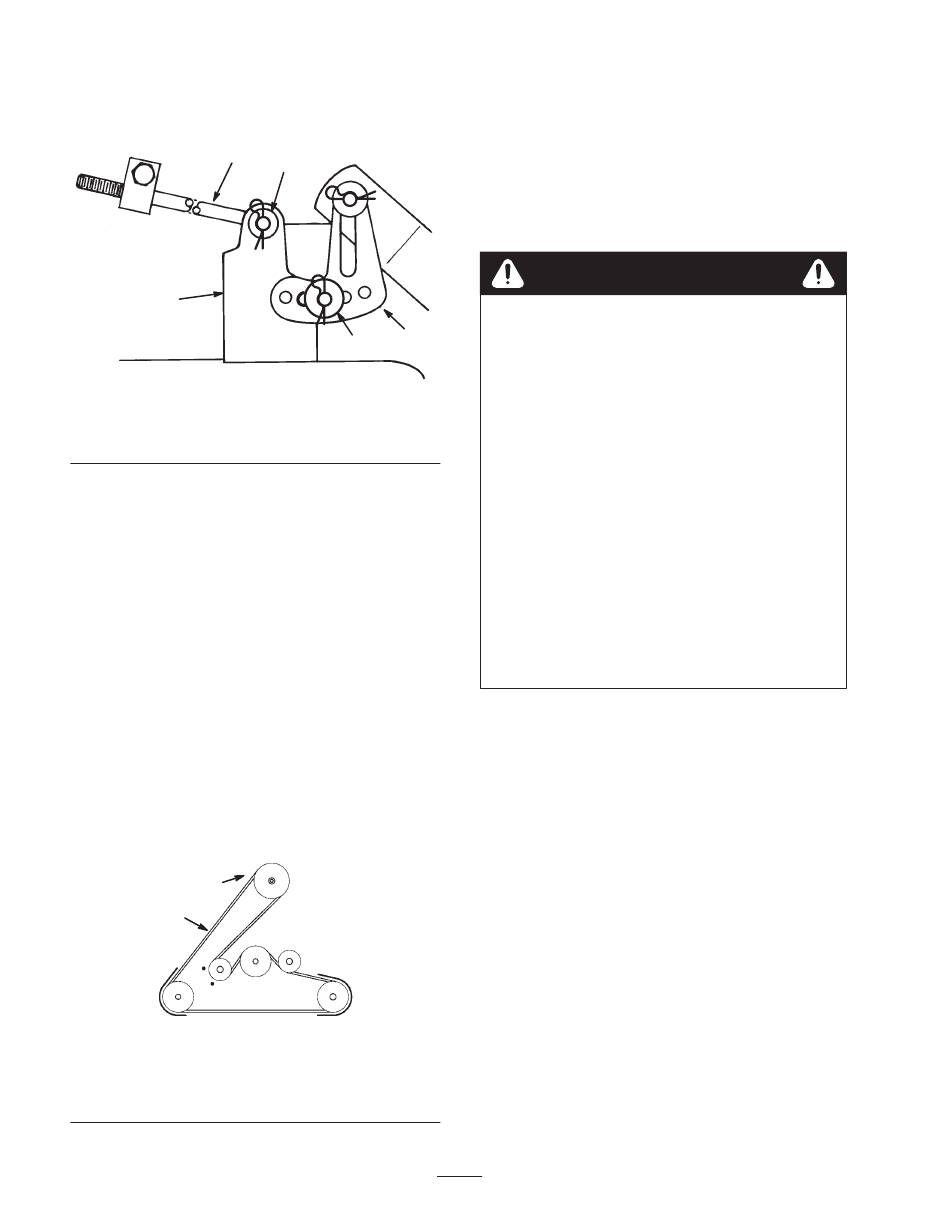

Bild 19
1. Splint und Scheibe
2. Lange Stange
8. Entfernen Sie den Splint und die Scheibe von der
Mähwerknivellierhalterung (Bild 19). Schieben Sie den
Bügel vom Montagestift herunter. Bringen Sie die
Scheibe und den Splint zur Einlagerung wieder an.
9. Drehen Sie die Nivellierhalterung nach oben zum
Rahmen und haken Sie die lange Stange zur
Einlagerung in eines der Löcher ein. Befestigen Sie die
lange Stange mit der Scheibe und dem Splint.
10. Wiederholen Sie die Schritte 7 bis 9 an der anderen
Seite des Mähwerks.
11. Schieben Sie den Schnitthöhenhebel in die Kerbe „D"
und haken Sie die hubgestützte Feder für die
Einlagerung in die Befestigungsschraube ein (Bild 16).
Hinweis: Bauen Sie die Feder des Mähwerks nicht ein,
wenn Sie die hinteren Reifenketten montieren.
12. Nehmen Sie den Mähwerkriemen von der
elektromagnetischen Kupplungsriemenscheibe ab
(Bild 20).
2
1
Bild 20
Ansicht von oben
1. Mähwerkriemen
1
3
1
3. Nivellierhalterung
4. Mähwerkbefestigung
2. Elektromagnetische
Kupplungsriemenscheibe
10
13. Drehen Sie die Vorderräder ganz nach links. Schieben
Sie das Mähwerk zum kompletten Entfernen nach
rechts hinaus.

Betrieb

Seitauswurf oder Mulchen

Gefahr
Wenn Ablenkblech, Auswurfkanalabdeckung oder
Heckfangsystem nicht angebracht sind, sind die
Bedienungsperson und umstehende Personen der
Gefahr eines Kontakts mit dem Schnittmesser und
ausgeschleuderten Gegenständen ausgesetzt.
Kontakt mit (dem) rotierenden Schnittmesser(n)
oder ausgeschleuderten Gegenständen führt zu
einer Verletzung oder dem Tod.
• Entfernen Sie NIE das Ablenkblech vom
Mähwerk, weil es Material nach unten auf den
Rasen lenkt. Wechseln Sie das Ablenkblech
sofort aus, wenn es beschädigt ist.
• Stecken Sie nie Hände oder Füße unter den
Rasenmäher.
• Versuchen Sie nie, den Auswurfbereich zu
räumen oder die Schnittmesser zu reinigen,
ohne den Zapfwellenantrieb auf „Aus" zu
stellen und den Zündschlüssel auf „Aus" zu
drehen. Ziehen Sie außerdem den Schlüssel und
den/die Zündkerzenstecker ab.
Das Mähwerk hat ein schwenkbares Ablenkblech, das
Schnittgut zur Seite und nach unten auf den Rasen lenkt.
Für das Mulchen des Schnittguts müssen Sie den
®
Recycler -Satz einbauen (bei einigen Modellen optional).
Verwenden des
Zapfwellenantriebs (ZWA)
Über den Zapfwellenantrieb (ZWA) werden die
Schnittmesser ein- und ausgekuppelt. Eine komplette
Beschreibung der Messerkontrolle finden Sie in der
Bedienungsanleitung des Traktors.
