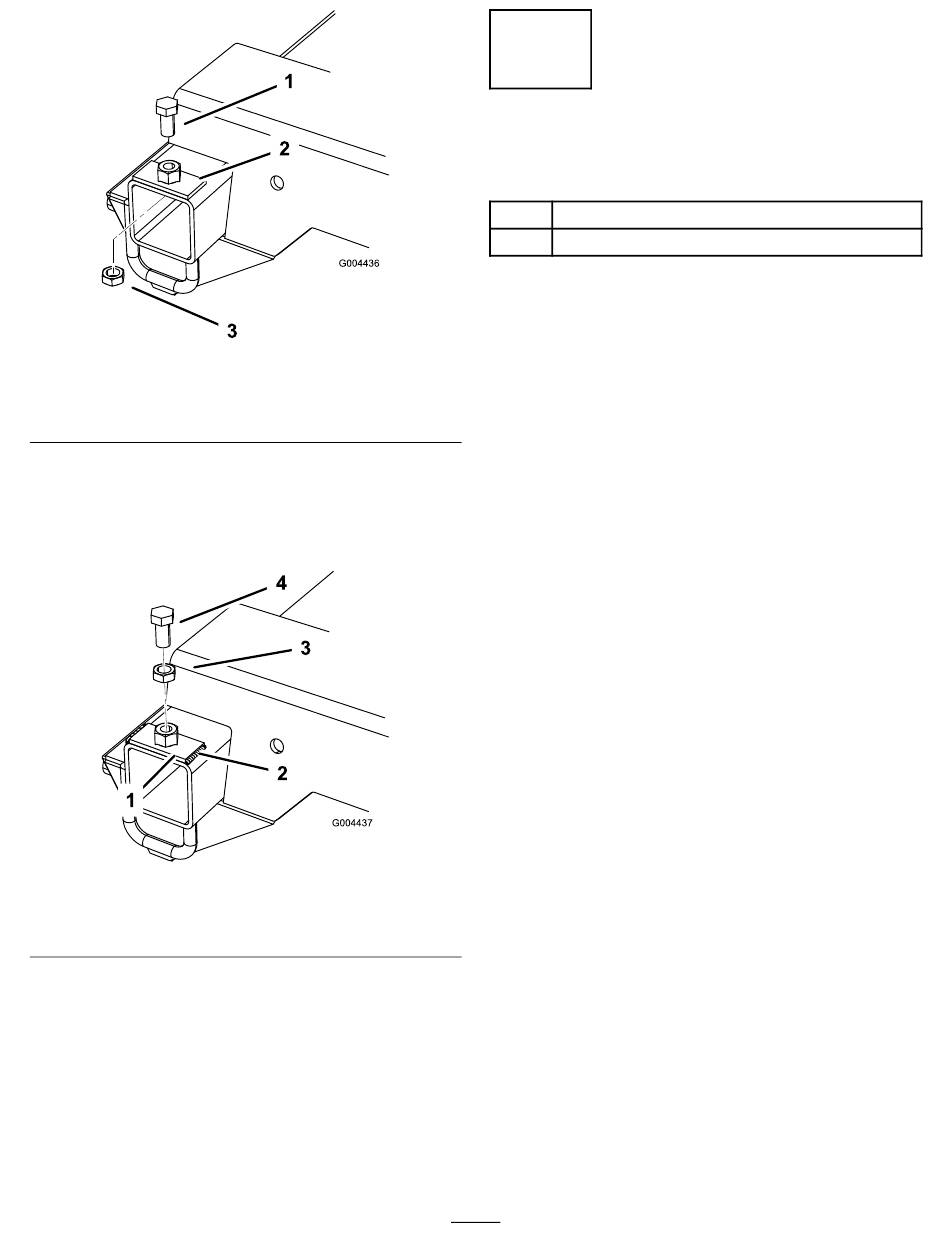

1. Schraube (1/2" x 1")
2. Schweißplatte
4. Schweißen Sie die neue Platte an den Rahmen; an der
rechten und linken Seite der Platte sollte eine Kehlnaht
von 6,4 mm (1/4") sein
Schraube und Klemmmutter ab, wenn sie abgekühlt
sind.
1. Schweißplatte
2. Schweißnaht
Hinweis: Die Schweißnaht sollte nicht die Öffnung
des eingeschweißten Rahmenrohrs blockieren. Sonst
passen die Auslegerstreben nicht in das Rahmenrohr.
5. Wiederholen Sie die Schritte an der anderen Seite des
Rahmens.
Bild 4
3. Klemmmutter (1/2")
(Bild
5). Nehmen Sie die
Bild 5
3. Klemmmutter (1/2")
4. Schraube (1/2" x 1")
5
Einbauen des Kabelbaums
Für diesen Arbeitsschritt erforderliche
Teile:
1
Kabelbaum
5
Kabelbinde
Verfahren
Einbauen des Kabelbaums (Spritzgeräte der Serie 1200)
1. Entfernen Sie den Sitz und das Bedienungsfeld. Weitere
Informationen finden Sie in der Wartungsanleitung.
Hinweis: Schließen Sie beim Entfernen
des Bedienungsfelds nicht die Anschlüsse des
Armaturenbretts und des Kabelbaums ab.
A. Entfernen Sie den Sitz und die Stifte.
B. Heben Sie das Sitzunterteil von der von der
Maschine ab.
C. Entfernen Sie das Handrad des Schalthebels, die
Klemmmutter und die Schrauben, mit denen die
Ganghebelmanschette an den Kotflügeln befestigt
ist.
D. Nehmen Sie die Ganghebelmanschette ab.
E. Nehmen Sie die Befestigungen ab, mit denen das
Armaturenbrett am Bedienungsfeld befestigt ist.
Hinweis: Schließen Sie die Kabelverbindungen
nicht von den Armaturenbrettkomponenten ab.
F. Schieben Sie das Armaturenbrett durch die
Öffnungen im Bedienungsfeld, wenn sie es
entfernen.
G. Nehmen Sie die Befestigungen für das
Bedienungsfeld ab und bewahren sie auf; nehmen
Sie das Bedienungsfeld ab.
2. Schließen Sie die vorhandenen Anschlüsse für die
Hubschalter der Ausleger ab.
3. Schließen Sie die Anschlüsse, die mit linker und
rechter Auslegerhubschalter beschriftet sind, an die
entsprechenden Schalter am Armaturenbrett an.
4. Verlegen Sie den Kabelbaum durch den Motorraum
nach hinten.
5. Befestigen Sie den Ringkabelschuh des schwarzen
Kabels an der negativen Erdschraube oder am
Erdungsblock an.
6. Befestigen Sie die Ringkabelschuhe der zwei roten
Kabel an der Aux-Seite der Stromspule.
7. Verlegen Sie den restlichen Kabelbaum mit den
vorhandenen Kabeln nach hinten am Rahmen entlang.
6
