Toro 79412 Bedienungsanleitung

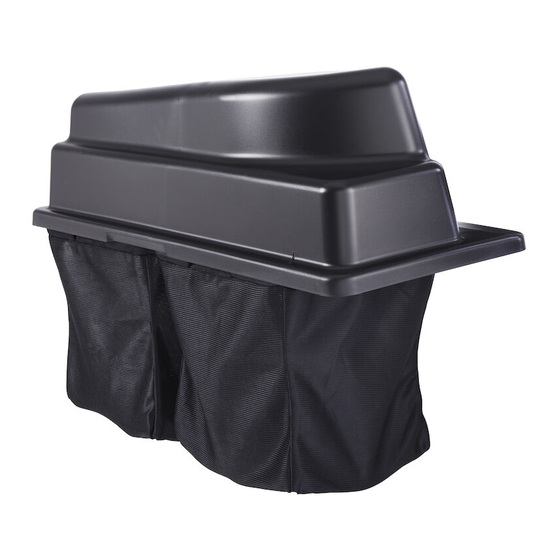

Heckfangsystem (127 cm oder 137 cm), aufsitzer mit nullwendekreis
Vorschau ausblenden
Andere Handbücher für 79412:
- Bedienungsanleitung (116 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Verwandte Anleitungen für Toro 79412
Inhaltszusammenfassung für Toro 79412
- Seite 1 Form No. 3436-962 Rev A Heckfangsystem (127 cm oder 137 cm) Aufsitzer mit Nullwendekreis Modellnr. 79412—Seriennr. 400000000 und höher *3436-962* A Originaldokuments (DE)
- Seite 2 Besuchen Sie Toro.com, hinsichtlich Produktsicherheit und Schulungsunterlagen, Zubehörinformationen, Standort eines Händlers oder Registrierung des Inhalt Produkts. Wenden Sie sich an den Toro-Vertragshändler Sicherheit ..............3 oder Kundendienst, wenn Sie eine Serviceleistung, Sicherheit beim Schleppen ......... 4 Originalersatzteile von Toro oder weitere Sicherheits- und Bedienungsschilder ....
- Seite 3 Sicherheit Prüfen des Heckfangsystems ......19 Prüfen der Schnittmesser ......... 20 Reinigen des Heckfangsystems ....... 20 • Machen Sie sich mit dem sicheren Betrieb der Einlagerung ............20 Maschine sowie den Bedienelementen und Lagern des Heckfangsystems ......20 Sicherheitsschildern vertraut. •...
- Seite 4 • Lassen Sie Schnittgut nicht für längere Zeit im Heckfangsystem. • Die Bauteile des Heckfangsystems verschleißen, werden beschädigt und verschlechtern sich im Laufe der Zeit, wodurch Sie beweglichen Teilen ausgesetzt sein können und das Ausschleudern von Gegenständen ermöglicht. Prüfen Sie die Teile regelmäßig und tauschen Sie falls nötig mit vom Hersteller empfohlenen Ersatzteilen aus.
- Seite 5 Sicherheits- und Bedienungsschilder Die Sicherheits- und Anweisungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal109-6809 109-6809 1. Quetschgefahr der Hände: Nehmen Sie nicht das ganze Heckfangsystem von der Maschine ab. Öffnen Sie die Abdeckung des Heckfangsystems und nehmen Sie die Fangkörbe vom Heckfangsystem ab.
- Seite 6 Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Vorbereiten der Maschine. Bereiten Sie die Maschine mit – Keine Teile werden benötigt ausgerüstetem MyRide vor. Schraube (⅜"...
- Seite 7 Vorbereiten der Maschine Einbauen des Ballasts Keine Teile werden benötigt Für diesen Arbeitsschritt erforderliche Teile: Schraube (⅜" x 1") Verfahren Sicherungsmutter (⅜") Stellen Sie die Maschine auf einer ebenen Linke Ballasthalterung Fläche ab. Rechte Ballasthalterung Aktivieren Sie die Feststellbremse. Unterlegscheibe Stellen Sie den Motor ab und ziehen Sie den Schraube (5/4"...
- Seite 8 Einbau der Schutzvorrich- tung an der Maschine mit ausgerüstetem MyRide Keine Teile werden benötigt Verfahren Setzen Sie die Oberseite der Schutzvorrichtung unter das Mähwerk ein, kippen Sie die Schutzvorrichtung an, um diese unter den Rahmen zu schieben, und legen Sie diese in die Kerben ab. g299192 Bild 4 Laufradgabel und Rad sind aus Übersichtsgründen nicht...
- Seite 9 Befestigen Sie die Schutzvorrichtung mit den Schrauben. g308507 Bild 8 g300204 Bild 9 1. Schlossschraube 2. Sicherungsmutter (5/16") (5/16" x ¾") Befestigen Sie den Drehrahmen an der Befestigung der Maschine, wie in Bild 10 abgebildet. Befestigen Sie den Drehrahmen mit zwei Schrauben Anbaugeräthalterung (5/16"...
- Seite 10 Befestigen der Verriegelungsstange Für diesen Arbeitsschritt erforderliche Teile: Verriegelungsstange Splint Verfahren Befestigen Sie die Verriegelungsstange mit einem Splint (Bild 13). g300206 Bild 11 1. Blechschraube (5/16" x ¾") Setzen Sie das gebogene, flache Ende einer Stange in den verkeilten Schlitz an der linken Seite des Maschinenrahmens ein und bewegen die Stange nach hinten, damit sie im Rahmen sitzt...
- Seite 11 Setzen Sie das Gitter so ein, wie in Bild 14 abgebildet, dass es sich nach unten zu den Grasfangkörben neigt. Hinweis: Stellen Sie sicher, dass das Gitter Einbauen der Abdeckung einrastet und die Zungen an der Abdeckung des Heckfangsystems greifen. des Heckfangsystems Für diesen Arbeitsschritt erforderliche Teile: Grasfangkorb...
- Seite 12 Schieben Sie die Korbhaken auf die Befestigungshalterungen (Bild 16). Einbauen des Auswurfkanals Für diesen Arbeitsschritt erforderliche Teile: Auswurfkanal Ablenkblech (nur 127 cm Mähwerke) Verfahren Fahren Sie für 137 cm Mähwerke mit Schritt 3 fort. g300378 Bild 16 Entfernen Sie an 137 cm Mähwerken das vorhandene Ablenkblech von der Maschine (Bild 18).
- Seite 13 g299302 Bild 19 Nur 127 cm Mähwerke g300377 Bild 21 Drehen Sie das Ablenkblech, bis es mit dem Mähwerk in Kontakt kommt. Drehen Sie den Auswurfkanal nach hinten zum Mähwerk, sodass der Auswurfkanal mit dem Mähwerkgehäuse bündig ist. Hinweis: Stellen Sie sicher, dass der Befestigungshaken am Auswurfkanal nicht im Weg ist, sodass die Öffnung des Auswurfkanals bündig am Mähwerk befestigt ist.
- Seite 14 Verbinden mit dem Auswurfrohr Für diesen Arbeitsschritt erforderliche Teile: Auswurfrohr Verfahren Schieben Sie das gekrümmte Ende des Auswurfrohrs in die Öffnung in der Abdeckung des Heckfangsystems (Bild 24). g300375 Bild 22 Haken Sie den flexiblen Verschluss am Auswurfkanal an der Befestigungsklemme ein, die an des Mähwerk angeschweißt ist (Bild 23).
- Seite 15 Betrieb Motor ab, ziehen Sie den Schüssel ab, aktivieren Sie die Feststellbremse und verlassen Sie erst die Bedienungsposition, wenn alle beweglichen Hinweis: Bestimmen Sie die linke und rechte Seite Teile zum Stillstand gekommen sind. der Maschine anhand der üblichen Einsatzposition. Heben Sie die Abdeckung des Heckfangsystems (Bild 25).
- Seite 16 Motor ab, ziehen Sie den Schüssel ab, aktivieren die Feststellbremse und verlassen Sie erst den Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind. Prüfen Sie den Füllstand der Körbe und leeren Sie sie, wenn die Grasfangkörbe voll sind. Nehmen Sie das Auswurfrohr und den Auswurfkanal von der Abdeckung des Heckfangsystems und dem Mähwerk ab.
- Seite 17 Betriebshinweise • Wenden Sie großzügig, damit geschleppte Geräte nicht das Zugfahrzeug berühren. • Wenn die Zugstange überlastet ist, kann das Tipps für die Verwendung des hydrostatische Getriebe ausfallen. Heckfangsystems Denken Sie immer an die Größe Vergessen Sie nicht, dass die Zugmaschine mit diesem montierten Anbaugerät länger und breiter ist.
- Seite 18 ACHTUNG Wenn sich das Heckfangsystem füllt, wird das hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hängen plötzlich stoppen und starten, könnten Sie ggf. die Lenkkontrolle verlieren, oder die Maschine kann umkippen. • Starten oder stoppen Sie beim Hangauf-/Hangabfahren nie plötzlich. Vermeiden Sie ein Fahren bergaufwärts.
- Seite 19 Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie das Heckfangsystem. Nach 10 Betriebsstunden Bei jeder Verwendung • Reinigen Sie das Heckfangsystem. oder täglich • Prüfen Sie das Heckfangsystem. Vor der Einlagerung •...
- Seite 20 Einlagerung WARNUNG: Sie oder Unbeteiligte können durch herausgeschleuderte oder ausgeworfene Lagern des Heckfangsy- Gegenstände, die durch zerrissene, stems abgenutzte oder verschlissene Grasfangkörbe austreten, schwer verletzt Hinweis: Lagern Sie die Grasfangkörbe an einem werden. Ort, an dem sie nach jedem Einsatz ganz austrocknen •...
- Seite 21 Hinweise:...
- Seite 22 Hinweise:...
- Seite 23 Hinweise:...
- Seite 24 Toro hat sich entschieden, Verbrauchern so viel wie möglich Informationen bereitzustellen, damit sie informierte Entscheidungen zu Produkten treffen können, die sie kaufen und verwenden. Toro stellt Warnungen in bestimmten Fällen bereit, basierend auf der Kenntnis über das Vorhandensein aufgeführter Chemikalien ohne Evaluierung des Gefährdungsniveaus, da nicht alle aufgeführten Chemikalien Anforderungen zu Gefährdungshöchstwerten haben.
