Einrichten

Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Einzelteile

Hinweis: Benutzen Sie zum Identifizieren der zur Montage verwendeten Einzelteile die nachstehende Tabelle.
Beschreibung
Ablenkblech
Feder
Schraube 3/8 x 3-1/2 Zoll
Sicherungsmutter 3/8 Zoll
Radstelze
Stift
Splint
Mähwerkbefestigungshalterung
Ansatzschraube
Sicherungsmutter 1/2 Zoll
Schraube 5/16 x 2-1/2 Zoll
Sicherungsmutter 5/16 Zoll
Splint
Dünne Scheibe
Dicke Scheibe
Bedienungsanleitung
Vorbereiten des Mähwerks
1. Setzen Sie die Federn in die Mähwerkhalterungen, und
zwar mit den Hakenenden über der erhobenen
Rückseite (Bild 2).
2. Fluchten Sie das Ablenkblech mit den Löchern in den
Halterungen und den geraden Enden der Feder unter
dem Scharnier sowie über dem Ablenkblech aus
(Bild 2).
3. Befestigen Sie das Ablenkblech an der Halterung
mithilfe von Schrauben durch das Ablenkblech, die
Federn und Halterungen. Befestigen Sie sie mit
Sicherungsmuttern (Bild 2).
4. Heben Sie das Ablenkblech hoch und prüfen, ob es
unter Federdruck steht und sich ungehindert bis ganz
nach unten bewegen lässt.
Wichtig
Das Ablenkblech muss in der abgesenkten
Stellung unter Federdruck stehen. Heben Sie das
Ablenkblech hoch, um nachzuprüfen, ob es vollständig in
die abgesenkte Stellung zurückspringt.
Menge Verwendung
1
2
Montage des Ablenkblechs
2
2
2
2 Montage der Radstelzen
2
1
Montage der vorderen Befestigungshalterung
2
am Mähwerk
2
2
2
4 Montage des Mähwerks am Traktor
2
2
Lesen Sie diese Anleitung vor der
1
Inbetriebnahme der Maschine.
5
1. Halterung
2. Federhakenende
3. Platz für die Feder
4
6
3
2
4

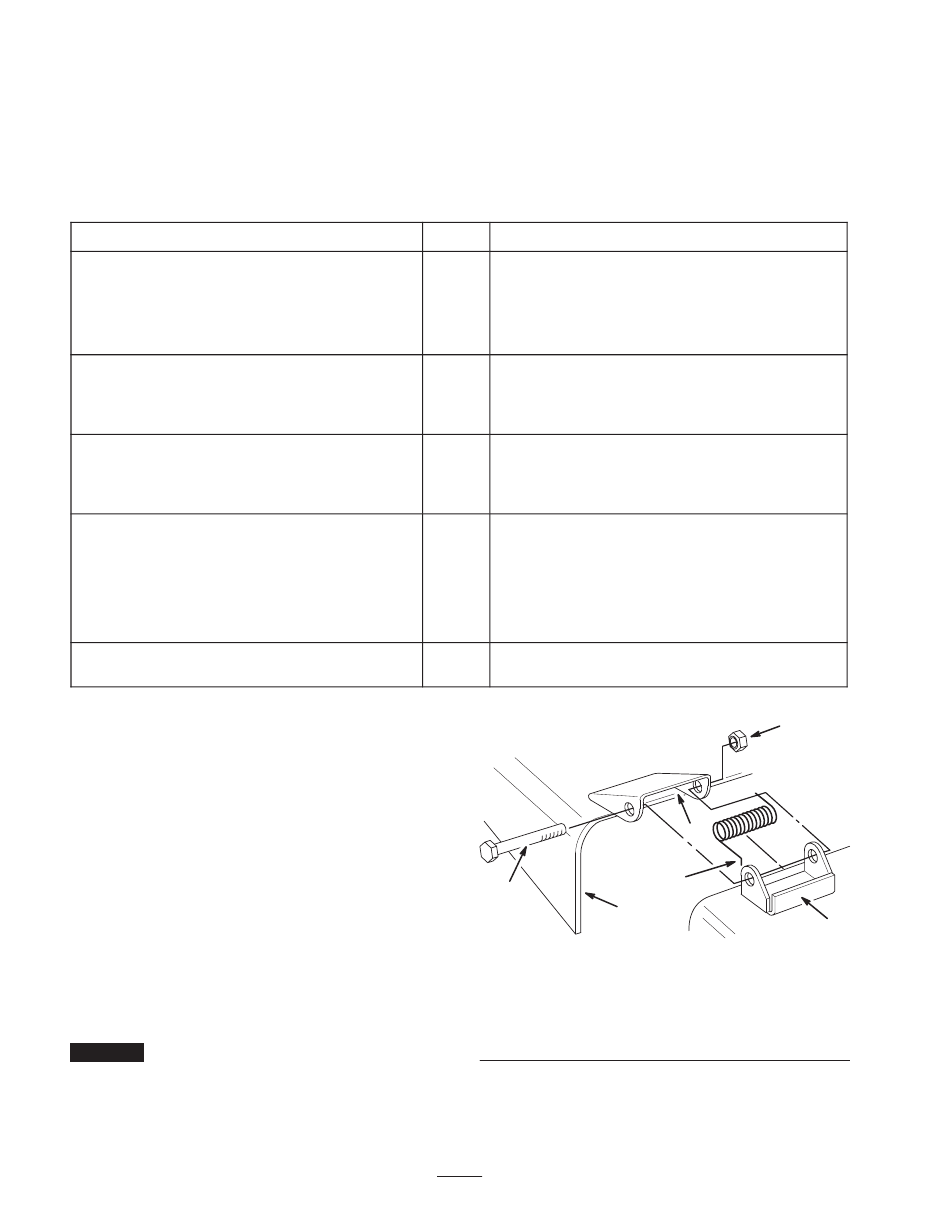

Bild 2
4. Ablenkblech
5. Schraube
6. Sicherungsmutter
