15. Stellen Sie den Schnitthöhenhebel auf Kerbe „D", um
den Einbau der Feder des Schnitthöhenhubs zu
erleichtern.
16. Nehmen Sie die hubgestützte Feder zwischen der
Hubhalterung rechts am Mähwerk und die
Befestigungsschraube ab (Bild 10).
Hinweis: Verwenden Sie das Federwerkzeug, das mit
dem Gerät ausgeliefert wurde.
1
3

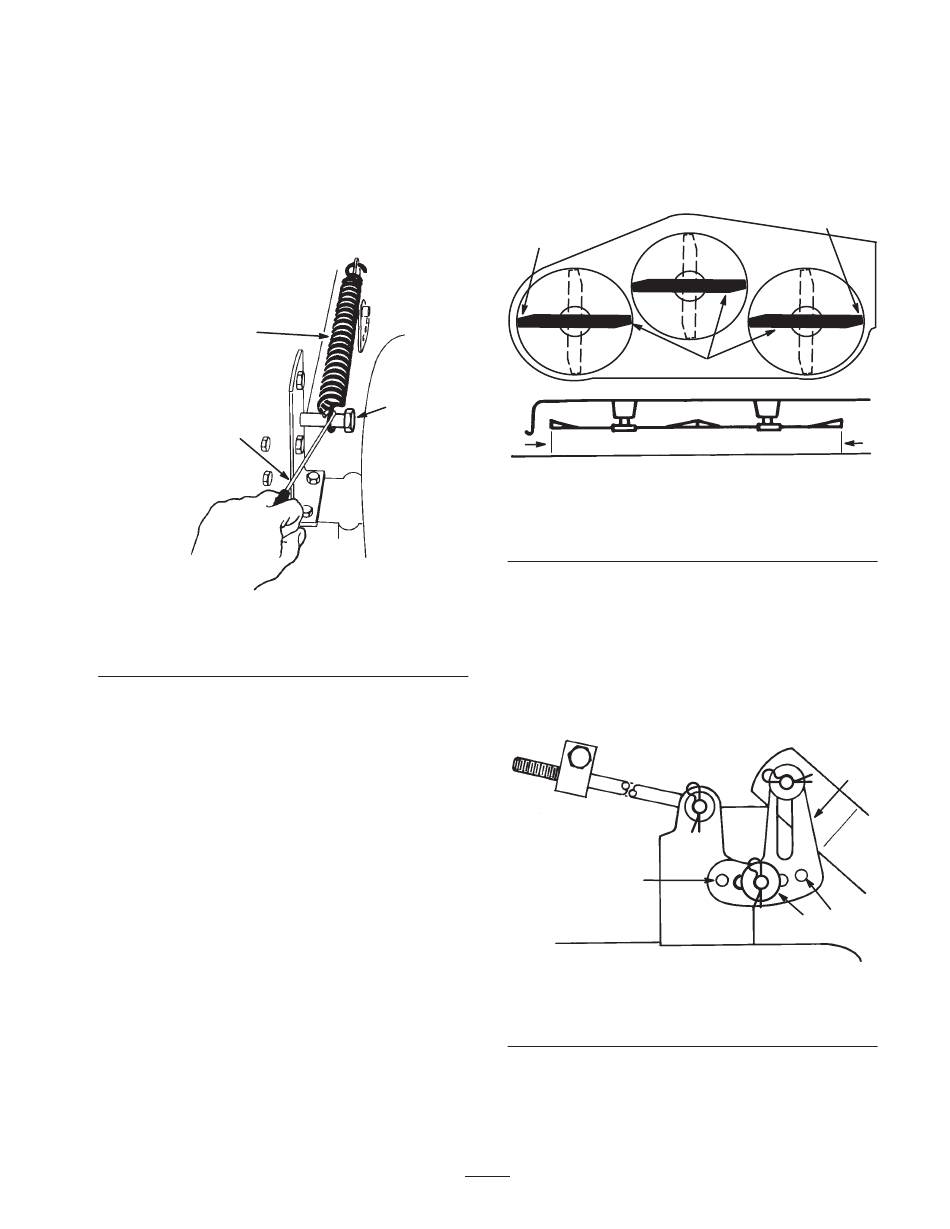

Bild 10
1. Feder
2. Schraube
17. Prüfen Sie den seitlichen Ausgleich des Mähwerks,
siehe „Seitliches Nivellieren des Mähwerks" Seite 7
sowie „Einstellen der Schnittmesserneigung in
Längsrichtung" auf Seite 8.
Seitliches Nivellieren des
Mähwerks
Die Seiten der Schnittmesser müssen auf der gleichen Höhe
liegen. Prüfen Sie das Schnittmesserniveau jedes Mal,
wenn Sie das Mähwerk einbauen und wenn Sie
ungleichmäßige Schnitthöhen auf dem Rasen bemerken.
Stellen Sie vor dem Nivellieren des Mähwerks den
Luftdruck in den Vorder- und Hinterreifen ein. Weitere
Informationen zum richtigen Reifendruck finden Sie in der
Bedienungsanleitung des Traktors.
1. Stellen Sie die Maschine auf eine ebene Fläche, kuppeln
Sie den Zapfwellenantrieb aus, aktivieren Sie die
Feststellbremse, stellen Sie den Motor ab und ziehen
Sie den Zündschlüssel ab.
2. Stellen Sie den Schnitthöhenhebel auf Kerbe "C".
2
1851
3. Federwerkzeug
3. Drehen Sie die Schnittmesser vorsichtig von einer Seite
zur anderen (Bild 11). Messen Sie den Abstand
zwischen den äußeren Schnittkanten und der ebenen
Oberfläche (Bild 11). Wenn beide Messwerte nicht
innerhalb von 5 mm liegen, ist eine Einstellung
erforderlich. Siehe Schritte 4 und 5.
2
3
1. Messer von Seite zu Seite
2. Äußere Schnittkanten
4. Entfernen Sie den Splint und die Scheibe von der
Nivellierhalterung (Bild 12). Bringen Sie zum
Nivellieren der Schnittmesser die Nivellierhalterung in
einem anderen Loch an und montieren die Scheibe und
den Splint wieder. (Bild 12). Durch ein vorderes Loch
wird die Schnittmesserhöhe gesenkt und durch ein
hinteres Loch angehoben. Stellen Sie beide Seiten bei
Bedarf ein.
3
1805
1. Splint und Scheibe
2. Nivellierhalterung
5. Prüfen Sie jetzt die Schnittmesserneigung in
Längsrichtung; siehe „Einstellen der
Schnittmesserneigung in Längsrichtung" auf Seite 8.
7
Vorne
2
1
Bild 11
3. Hier messen
4
1
Bild 12
3. Vorderes Loch
4. Hinteres Loch
3
1078
2
