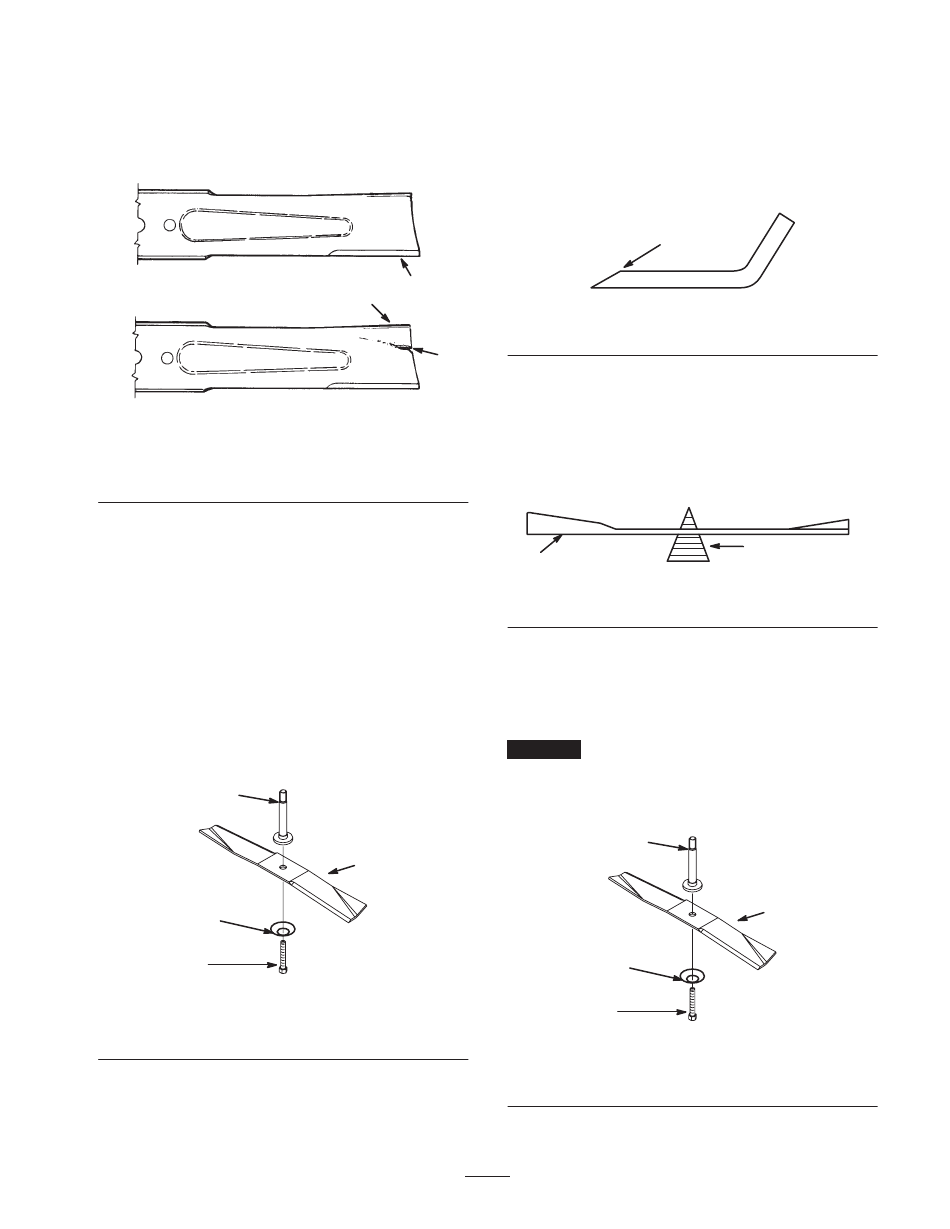

3. Untersuchen Sie die Schnittmesser, insbesondere den
gebogenen Bereich (Bild 23). Montieren Sie, wenn Sie
Schäden, Verschleiß oder Rillenbildung in diesem
Bereich feststellen (Bild 23), sofort ein neues
Schnittmesser.
Bild 23
1. Schnittkante
2. Gebogener Bereich
Entfernen des Messers
1. Bauen Sie das Mähwerk aus. Siehe „Entfernen des
Mähwerks" auf Seite 9.
2. Drehen Sie den Rasenmäher vorsichtig um.
3. Entfernen Sie die Schraube, Wellenscheibe und das
Schnittmesser (Bild 24). Sie können einen Holzklotz
zwischen das Schnittmesser und das Mähwerk keilen,
um das Schnittmesser beim Entfernen der Schraube zu
blockieren.
4. Untersuchen Sie alle Teile. Tauschen Sie defekte Teile
aus.
4
2
1
Bild 24
1. Mutter
2. Wellenscheibe
1
2
3
151
3. Verschleiß/Rillenbildung
3
1796
3. Messer
4. Spindel
13
Schärfen des Messers
1. Schärfen Sie die Schnittkante an beiden Enden des
Schnittmessers mit einer Feile (Bild 25). Behalten Sie
den ursprünglichen Winkel bei. Das Schnittmesser
behält seine Auswuchtung bei, wenn von beiden
Schnittkanten die gleiche Materialmenge entfernt wird.
1
Bild 25
1. Schärfen Sie im ursprünglichen Winkel.
2. Überprüfen Sie die Auswuchtung des Schnittmessers auf
einer Ausgleichsmaschine (Bild 26). Wenn das
Schnittmesser in seiner horizontalen Position bleibt, ist es
ausgewuchtet und kann wiederverwendet werden. Feilen
Sie, wenn das Schnittmesser nicht ausgewuchtet ist, an der
Rückseite des Messers etwas Metall ab. Wiederholen Sie
diesen Vorgang, bis das Messer ausgewuchtet ist.
1
Bild 26
1. Messer
Montieren der Schnittmesser
1. Bringen Sie das Schnittmesser, die Wellenscheibe und
die Messerschraube an (Bild 27).
Wichtig
Der gebogene Teil des Schnittmessers muss
zur Innenseite des Mähwerks zeigen, um einen guten
Schnitt sicherzustellen.
2. Ziehen Sie die Messerschraube mit 54-81 Nm an.
4
2
1
Bild 27
1. Mutter
2. Wellenscheibe
m–1854
2
1855
2. Ausgleichsmaschine
3
1796
3. Messer
4. Spindel
