12. Prüfen Sie, nachdem beide Sicherungsmuttern der
Augbolzen gleichmäßig eingestellt worden sind, erneut
die Schnittmesserneigung in Längsrichtung. Fahren Sie
mit der Einstellung der Augbolzen fort, bis die vordere
Schnittmesserspitze um 0 bis 8 mm tiefer liegt als die
hintere Spitze.
13. Ziehen Sie, wenn die Schnittmesserneigung in
Längsrichtung korrekt ist, die Befestigungsschrauben
der Schwenkplatte fest (Bild 15).
14. Prüfen Sie, wenn die Schnittmesserneigung in
Längsrichtung korrekt ist, das Niveau des
Schnittmessers noch einmal von Seite zu Seite. Siehe
„Seitliches Nivellieren des Mähwerks" auf Seite 7.
15. Prüfen Sie die Höhe der Radstelze, siehe „Einstellen der
Schnitthöhe" auf Seite 11.

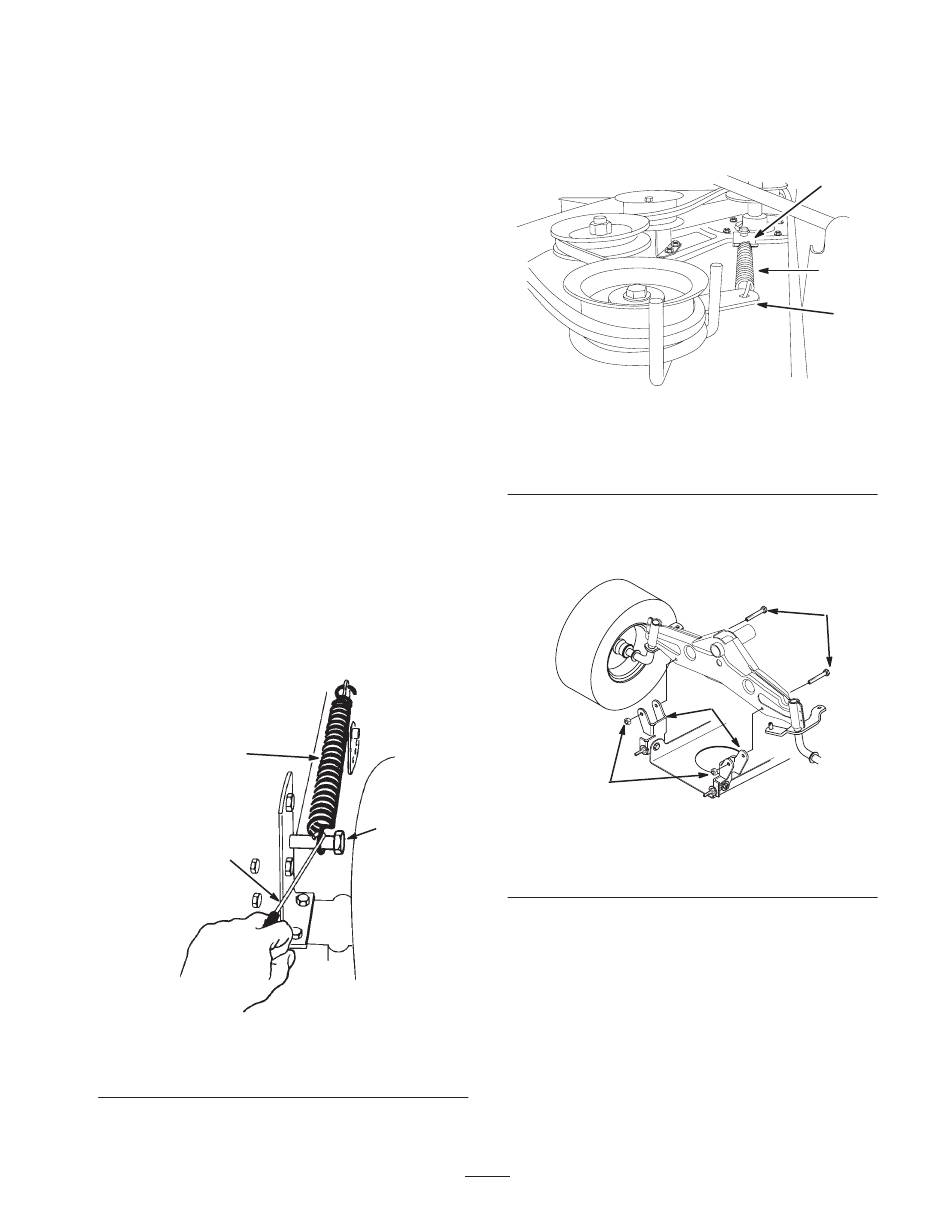

Entfernen des Mähwerks
1. Stellen Sie die Maschine auf eine ebene Fläche, kuppeln
Sie den Zapfwellenantrieb aus, aktivieren Sie die
Feststellbremse, stellen Sie den Motor ab und ziehen
Sie den Zündschlüssel ab.
2. Stellen Sie den Schnitthöhenhebel (Mähwerkhub) auf
Kerbe „D".
3. Nehmen Sie die hubgestützte Feder zwischen der
Hubhalterung rechts am Mähwerk und die
Befestigungsschraube ab (Bild 16).
Hinweis: Verwenden Sie das Federwerkzeug, das mit
dem Gerät ausgeliefert wurde.
1
3
Bild 16
1. Feder
2. Schraube
2
1851
3. Federwerkzeug
4. Stellen Sie den Schnitthöhenhebel (Mähwerkhub) auf
Kerbe „A".
5. Haken Sie die Feder vom Spannscheibenarm in die
Halterung am Mähwerk aus (Fig. 17).
Ansicht von links.
1. Feder
2. Spannscheibenarm
6. Entfernen Sie die Schrauben und Sicherungsmuttern
und ziehen die zwei Schwenkhalterungen des
Mähwerks von der Vorderachse herunter (Bild 18).
3
1. Schwenkhalterung
2. Schraube 5/16 x
2-1/2 Zoll
9
3
1
2
Bild 17
3. Halterung
2
1
Bild 18
3. Sicherungsmutter
1785
