Einstellen der
Schnittmesserneigung in
Längsrichtung
Prüfen Sie die Schnittmesserneigung in Längsrichtung
jedes Mal, wenn Sie das Mähwerk einbauen. Stellen Sie vor
dem Prüfen der Neigung den Luftdruck in den Vorder- und
Hinterreifen auf den empfohlenen Druck ein. Weitere
Informationen zum richtigen Reifendruck finden Sie in der
Bedienungsanleitung des Traktors.
1. Stellen Sie die Maschine auf ein ebenes Gelände,
kuppeln Sie den Zapfwellenantrieb (ZWA) aus,
aktivieren Sie die Feststellbremse und drehen Sie den
Zündschlüssel auf die Stellung „Aus", um den Motor
abzustellen. Ziehen Sie den Zündschlüssel ab.
2. Klemmen Sie das Zündkabel von der Zündkerze ab.
3. Prüfen und stellen Sie die seitliche Nivellierung des
Messern ein. Sollten Sie diese Einstellung noch nicht
geprüft haben, finden Sie weitere Anweisungen unter
„Seitliches Nivellieren des Mähwerks" auf Seite 7.

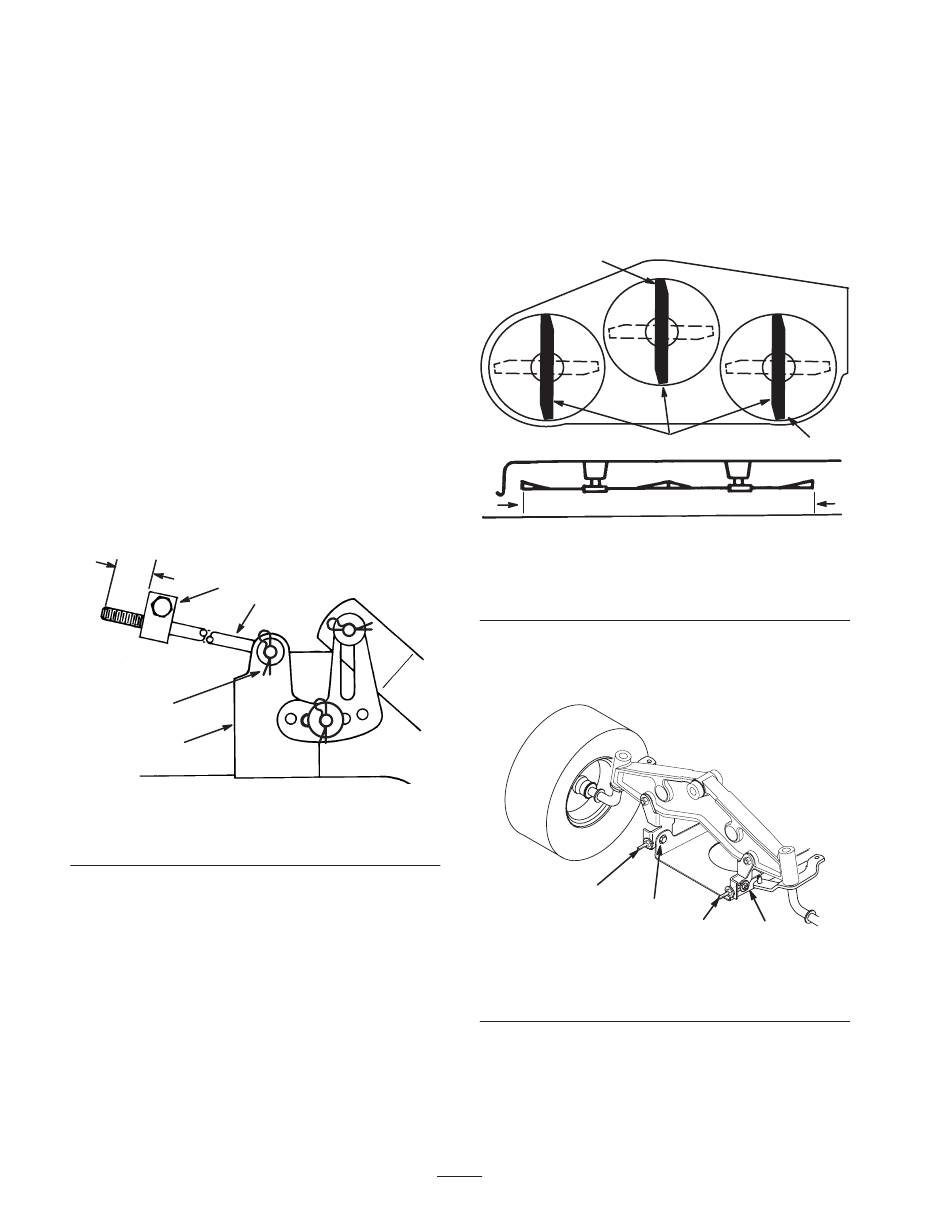

4. Messen Sie die Länge der Stange, die vorne aus dem
Einstellblock an den Seiten des Rahmens heraussteht
(Bild 13).
16 mm
1
3
4
m-1805
Bild 13
1. Einstellblock
2. Lange Stange
Hinweis: Entfernen Sie, wenn die Länge der Stange
nicht 16 mm beträgt, den Splint und die Scheibe vom
Ende der Stange (Bild 13) und drehen Sie die Stange,
bis die Länge von 16 mm erreicht ist.
5. Setzen Sie das Ende der Stange in das Loch in der
Mähwerkbefestigung ein und befestigen Sie sie mit
einer Scheibe und dem Splint.
6. Wiederholen Sie die Schritte 4 und 5 an der anderen
Seite des Mähwerks.
7. Stellen Sie den Schnitthöhenhebel in die Stellung „C".
8. Drehen Sie die Messer vorsichtig, sodass sie von vorne
nach hinten zeigen.
2
3. Splint und Scheibe
4. Mähwerkbefestigung
9. Messen Sie zur Prüfung der Schnittmesserneigung in
Längsrichtung den Abstand zwischen der
Mähwerkunterseite (Mitte vorne und Mitte hinten) und
der ebenen Oberfläche (Bild 14).
Wenn das vordere Messer nicht 0 bis 8 mm niedriger als
hinten ist, stellen Sie die Schnittmesserneigung in
Längsrichtung ein (Schritte 10 bis 13). Gehen Sie sonst
auf Schritt 14.
2
4
1. Messer vorne bis hinten
2. Messen Sie die vordere
Messerspitze.
10. Lockern Sie zum Einstellen der Schnittmesserneigung
in Längsrichtung die Befestigungsschrauben der
vorderen Schwenkplatten ein wenig (Bild 15).
1
1. Befestigungsschraube –
Schwenkplatten
11. Drehen Sie die Sicherungsmuttern an den Augbolzen,
um die Einstellung zu ändern (Bild 15). Ziehen Sie zum
Anheben der Mähwerkvorderseite die Sicherungs-
muttern der Augbolzen fest. Lockern Sie sie zum
Absenken.
8
Vorne
1
Bild 14
3. Messen Sie die hintere
Messerspitze.
4. Hier messen
2
2
1
m-4634
Bild 15
2. Sicherungsmutter –
Augbolzen
