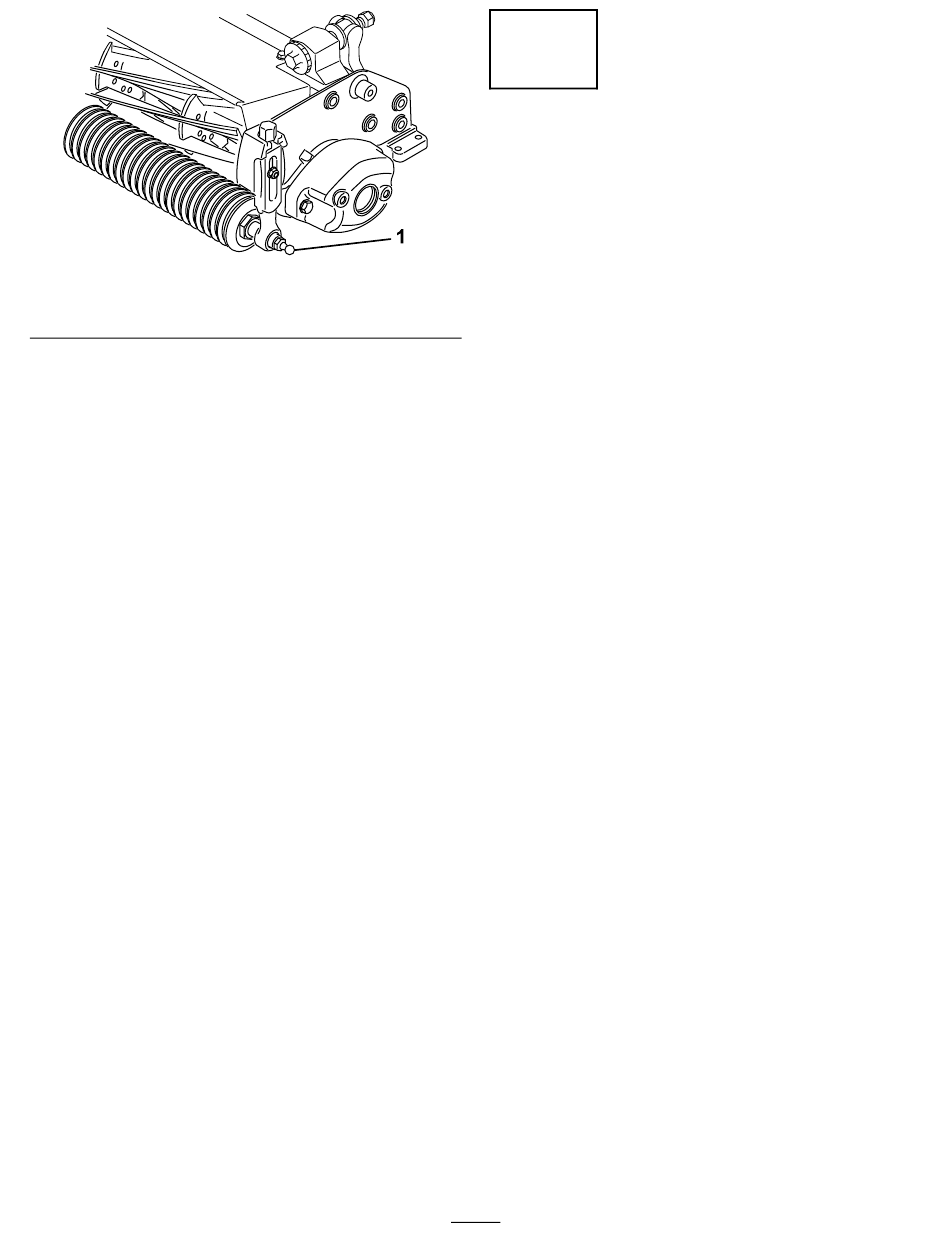

1. Kugelbolzen
Bild 4
3
Einbauen des
Bügellenkers, des
Versatzlenkers oder
Kettenglieds
g279642
Keine Teile werden benötigt
Verfahren
Für Schneideinheiten, die an einer Zugmaschine mit
einer Seriennummer vor 240000001 montiert werden,
müssen Sie den richtigen Hublenker erwerben und
wie folgt installieren:
Hinweis:
Die zwei Schrauben, mit denen der
Hublenker befestigt wird, sind beim Versand an der
Schneideinheit montiert.
•
Für Zugmaschinen der Serie Greensmaster 3120
und 3150 montieren Sie den Bügellenker, der mit
der Zugmaschine geliefert wurde.
Befestigen Sie den Bügellenker (Bestellnr.
105-5740) mit zwei Schrauben oben an der
Schneideinheit. Ziehen Sie die Schrauben auf
34-40 N∙m an
7
(Bild 5).
