6.2

Basiscontroller BC10 (EMS)

Der Basiscontroller BC10 ermöglicht die Grundbedie-
nung von Heizkesseln mit EMS/UBA 3 bzw. EMS/SAFe.
ANWENDERHINWEIS
Weitergehende Funktionen werden über
die Bedieneinheit MEC2 eingestellt.
Beide Drehknöpfe müssen in Stellung
„Aut" stehen (sonst Fehlermeldung).
Leistungsbegrenzung einstellen
Auf der Rückseite des Basiscontrollers kann die Leis-
tung des Heizkessels mithilfe einer Steckbrücke (Jum-
per) auf 11 kW (bzw. auf 50 kW bei größeren
Kesselleistungen) begrenzt werden.
z Basiscontroller demontieren.
z Jumper (Æ Bild 15, [1]) ggf. abziehen, wenn die Kes-
selleistung begrenzt werden soll.
Jumper Zustand
Nicht eingesteckt
Eingesteckt
Logamatic 4121, 4122 und 4126 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Erläuterung
Leistung auf 11 kW
(50 kW) begrenzt (nur für
Heizkessel mit UBA3)
Leistung nicht begrenzt
(Auslieferungszustand)
Brennersteuerung und Grundbedienung
2
1

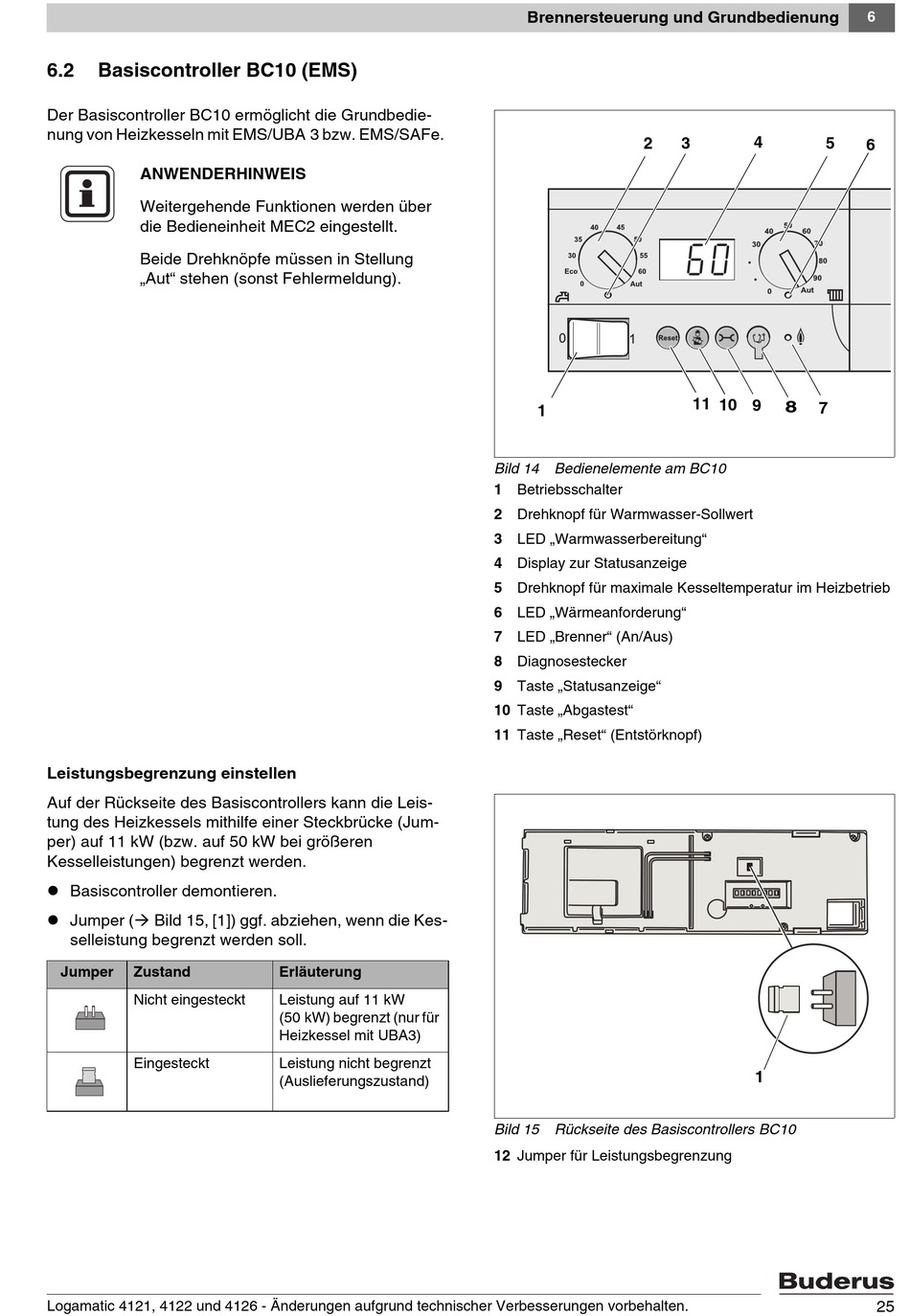

Bild 14 Bedienelemente am BC10
1 Betriebsschalter
2 Drehknopf für Warmwasser-Sollwert
3 LED „Warmwasserbereitung"
4 Display zur Statusanzeige
5 Drehknopf für maximale Kesseltemperatur im Heizbetrieb
6 LED „Wärmeanforderung"
7 LED „Brenner" (An/Aus)
8 Diagnosestecker
9 Taste „Statusanzeige"
10 Taste „Abgastest"
11 Taste „Reset" (Entstörknopf)
Bild 15 Rückseite des Basiscontrollers BC10
12 Jumper für Leistungsbegrenzung
4
3 5
11
10
9
8
7
1
6
6
