21 Monitordaten

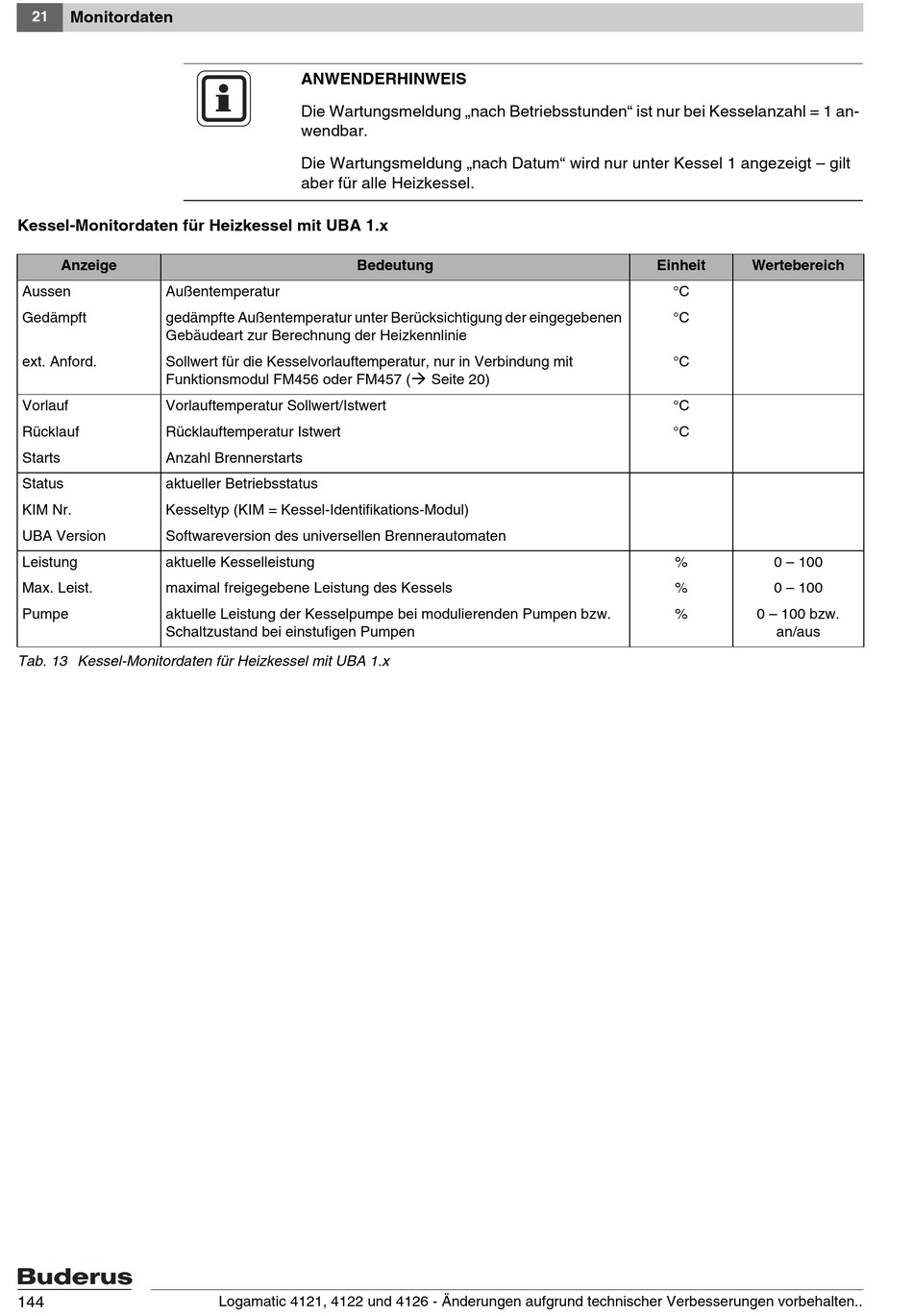

Kessel-Monitordaten für Heizkessel mit UBA 1.x
Anzeige
Aussen Außentemperatur
Gedämpft gedämpfte Außentemperatur unter Berücksichtigung der eingegebenen
Gebäudeart zur Berechnung der Heizkennlinie
ext. Anford. Sollwert für die Kesselvorlauftemperatur, nur in Verbindung mit
Funktionsmodul FM456 oder FM457 (
Vorlauf Vorlauftemperatur Sollwert/Istwert
Rücklauf Rücklauftemperatur Istwert
Starts Anzahl Brennerstarts
Status aktueller Betriebsstatus
KIM Nr. Kesseltyp (KIM = Kessel-Identifikations-Modul)
UBA Version Softwareversion des universellen Brennerautomaten
Leistung aktuelle Kesselleistung
Max. Leist. maximal freigegebene Leistung des Kessels
Pumpe aktuelle Leistung der Kesselpumpe bei modulierenden Pumpen bzw.
Schaltzustand bei einstufigen Pumpen
Tab. 13 Kessel-Monitordaten für Heizkessel mit UBA 1.x
144
ANWENDERHINWEIS
Die Wartungsmeldung „nach Betriebsstunden" ist nur bei Kesselanzahl = 1 an-
wendbar.
Die Wartungsmeldung „nach Datum" wird nur unter Kessel 1 angezeigt – gilt
aber für alle Heizkessel.
Bedeutung
Logamatic 4121, 4122 und 4126 - Änderungen aufgrund technischer Verbesserungen vorbehalten..
Æ
Seite 20)
Einheit Wertebereich
°C
°C
°C
°C
°C
% 0 – 100
% 0 – 100
% 0 – 100 bzw.
an/aus
