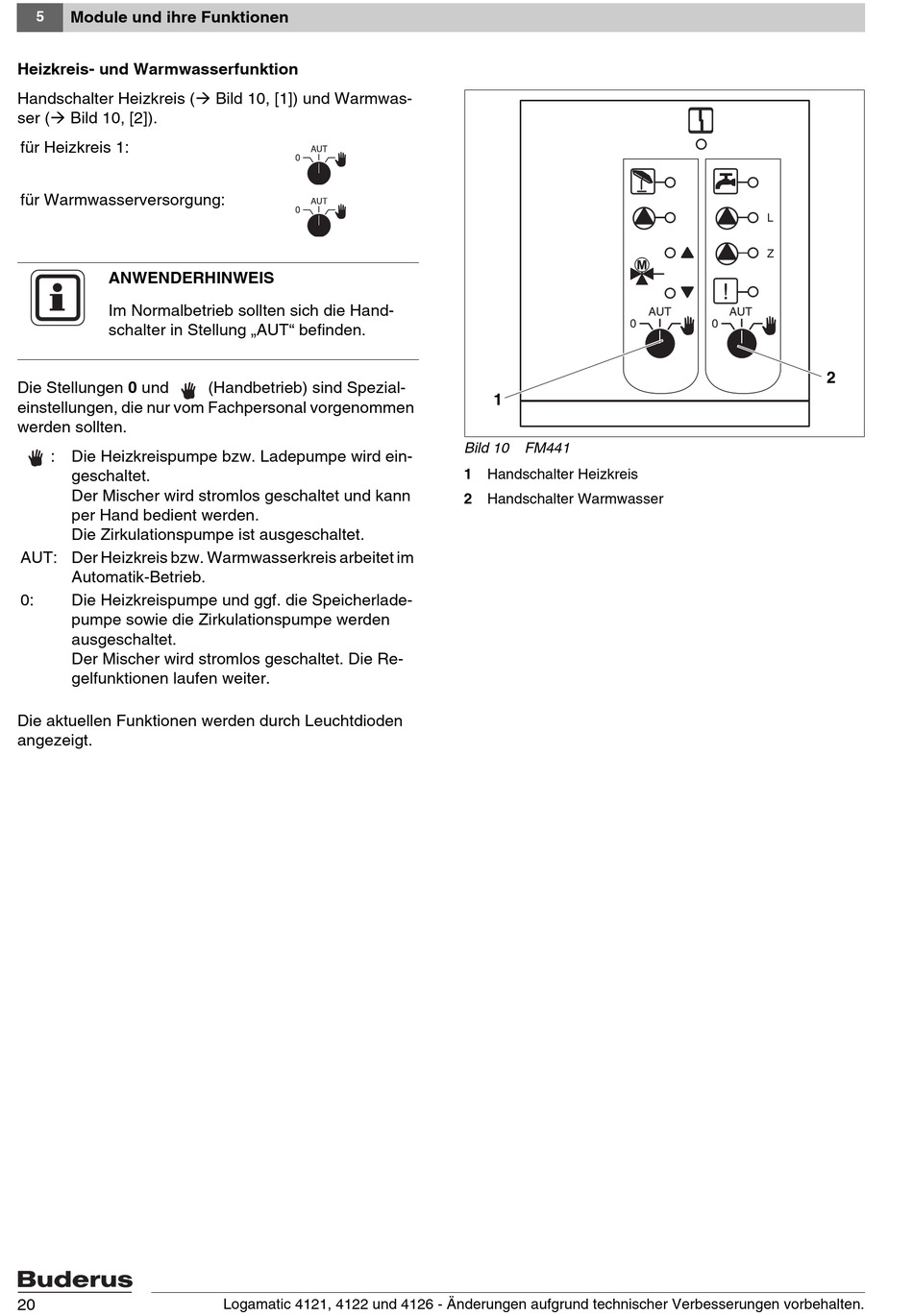

Buderus Logamatic 4121 Serviceanleitung Seite 20

5 Module und ihre Funktionen
Heizkreis- und Warmwasserfunktion
Handschalter Heizkreis (Æ Bild 10, [1]) und Warmwas-
ser (Æ Bild 10, [2]).
für Heizkreis 1:
für Warmwasserversorgung:
ANWENDERHINWEIS
Im Normalbetrieb sollten sich die Hand-
schalter in Stellung „AUT" befinden.
Die Stellungen 0 und 3
einstellungen, die nur vom Fachpersonal vorgenommen
werden sollten.
3
: Die Heizkreispumpe bzw. Ladepumpe wird ein-
geschaltet.
Der Mischer wird stromlos geschaltet und kann
per Hand bedient werden.
Die Zirkulationspumpe ist ausgeschaltet.
AUT: Der Heizkreis bzw. Warmwasserkreis arbeitet im
Automatik-Betrieb.
0: Die Heizkreispumpe und ggf. die Speicherlade-
pumpe sowie die Zirkulationspumpe werden
ausgeschaltet.
Der Mischer wird stromlos geschaltet. Die Re-
gelfunktionen laufen weiter.
Die aktuellen Funktionen werden durch Leuchtdioden
angezeigt.
20
(Handbetrieb) sind Spezial-
Logamatic 4121, 4122 und 4126 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
1
Bild 10 FM441
1 Handschalter Heizkreis
2 Handschalter Warmwasser
