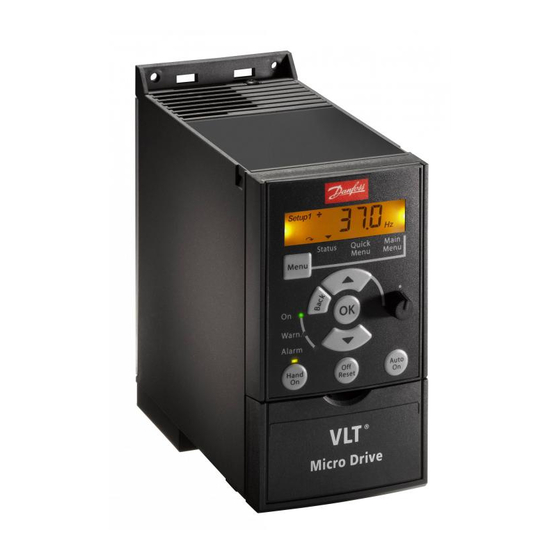

Danfoss VLT Micro Drive FC 51 Serie Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Danfoss Anleitungen
  4. Frequenzumrichter
  5. VLT Micro Drive FC 51 Serie
  6. Bedienungsanleitung

Danfoss VLT Micro Drive FC 51 Serie Bedienungsanleitung
