NORDAC LINK (Baureihe SK 250E-FDS) – Handbuch für Frequenzumrichter als Feldverteiler
Pos : 228 /Anleitungen/El ektr onik /FU und Starter/4. Inbetriebnahm e/AS-Interfac e [alle Geräte]/Inbetriebnahm e [SK 1x xE, SK 2xx E, SK xxx E-FDS] @ 2\mod_1347364111083_6.docx @ 45179 @ 3 @ 1
4.5.4 Inbetriebnahme
Pos : 229 /Anleitungen/El ektr onik /FU und Starter/4. Inbetriebnahm e/AS-Interfac e [alle Geräte]/Ansc hlus s_01 [SK xxx E-FDS] @ 103\mod_1706110614266_6.docx @ 3146539 @ 4 @ 1
4.5.4.1
Anschluss
1. Der Anschluss der AS-Interface Leitung (gelb) erfolgt über die Steckverbinder „-ASI", „-AUX",
„-AXS", „-ASS" oder -AXB am Optionsplatz M8.
2. Der Anschluss einer Zweidrahtleitung zur Versorgung mit Hilfsenergie („schwarze Leitung") erfolgt
über den Steckverbinder „-AUX", „-AXS" bzw. -AXB am Optionsplatz M8 (nur wenn vorhanden).
Vorzugsweise sollte hierfür die Versorgung durch eine PELV erfolgen.
Nähere Hinweise (siehe Kapitel 2.3.3 "Elektrischer Anschluss Steuerteil").
Pos : 230 /Anleitungen/El ektr onik /FU und Starter/4. Inbetriebnahm e/AS-Interfac e [alle Geräte]/Anz eigen_01 [SK 2xx E-FDS] @ 20\m od_1519210045009_6.doc x @ 2406742 @ 4 @ 1
4.5.4.2
Anzeigen

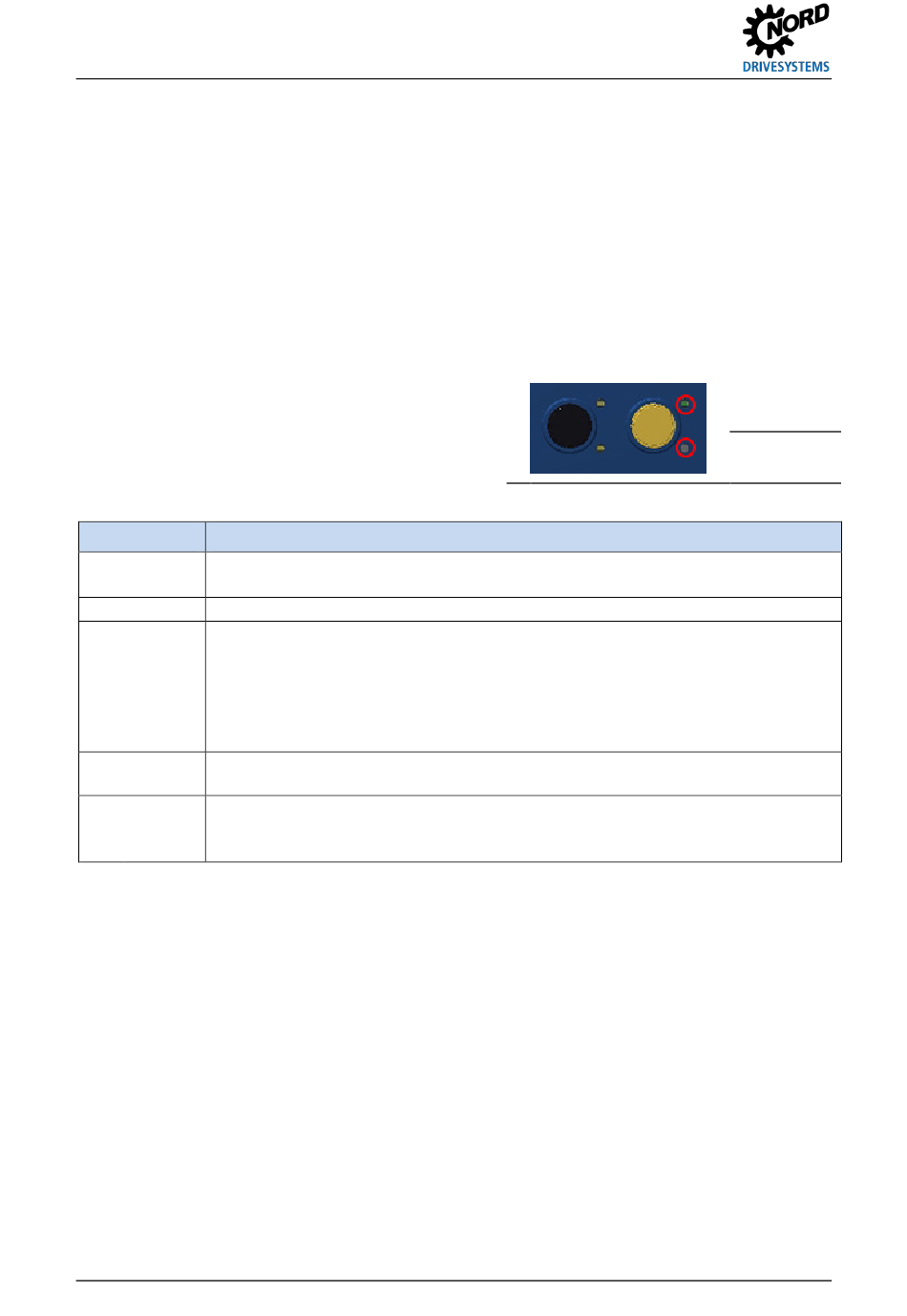

Der Zustand des AS-Interface wird durch mehrfarbige
LEDs am Optionsplatz M8 signalisiert. Jedem der beiden
Slave des Gerätes ist dabei eine LED zugeordnet.
LED AS-i
Bedeutung
AUS
•
Keine AS-Interface Spannung an der Baugruppe
•
Anschlussleitungen nicht angeschlossen oder vertauscht
grün AN
•
Normaler Betrieb (AS-Interface aktiv)
rot AN
•
kein Datenaustausch
– Slave Adresse = 0 (Slave steht noch in Werkseinstellung)
– Slave nicht in LPS (Liste der projektierten Slaves)
– Slave mit falscher IO/ID
– Master im STOP Mode
– Reset aktiv
rot Blinken
•
Slave wird während der Adressierung im „Reset" gehalten
(2 Hz)
1)
rot / grün
•
Peripherie Fehler, AS-i Kommunikationskontroller im Updatemode
im Wechsel
Blinken (2 Hz)
1)
1)
Einschalthäufigkeit je Sekunde, Beispiel: 2 Hz = LED 2 x je Sekunde „Ein"
Pos : 231 /Allgem ein/Allgem eingültig e Module/---------Seitenumbr uc h k ompakt --------- @ 13\m od_1476369695906_0.doc x @ 2265493 @ @ 1
80
1)
Nur bei Steckeroption „-ASI" bzw. „-AUX"
2. Slave
1)
1. Slave
BU 0250 de-1724
