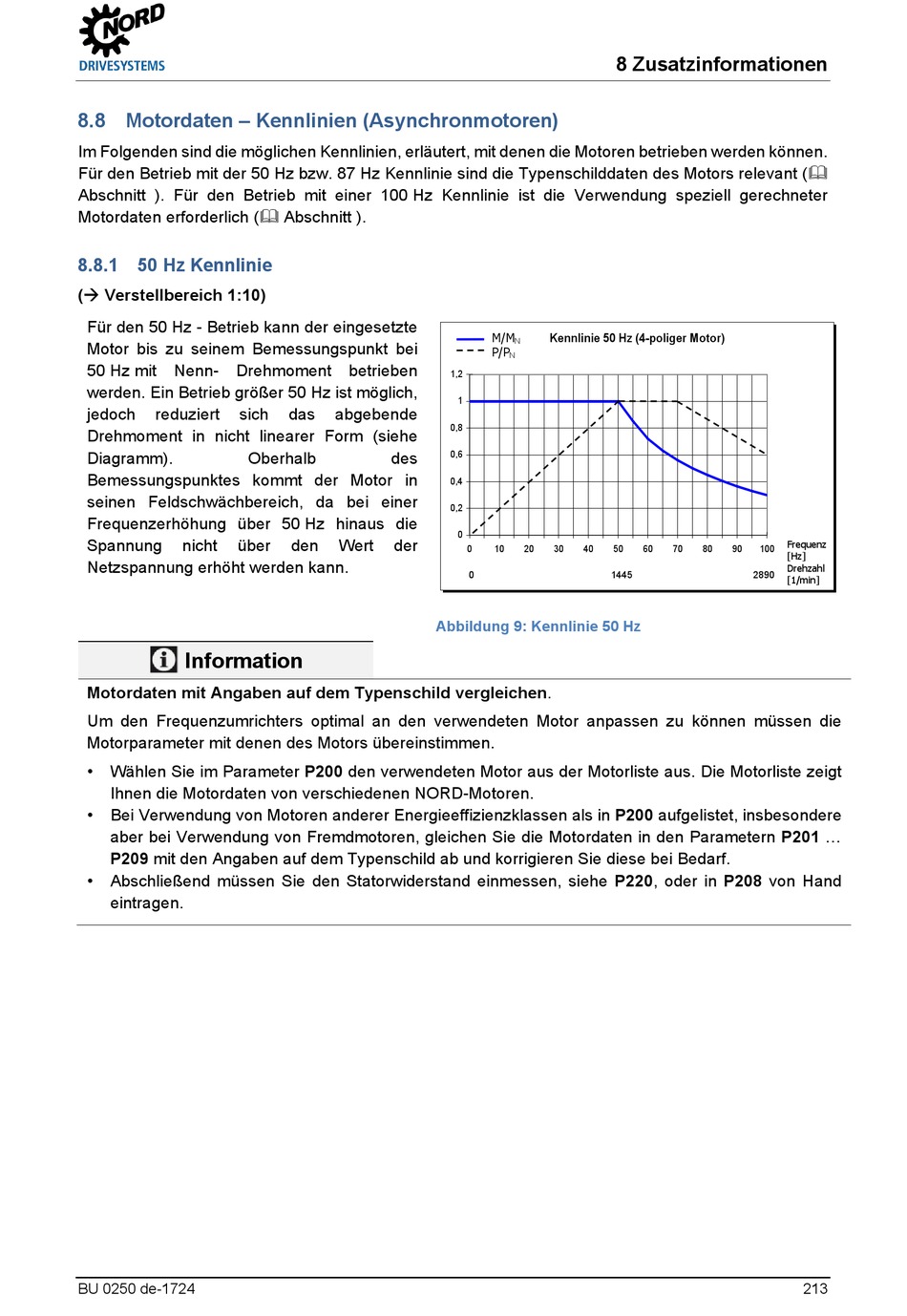

8.8 Motordaten – Kennlinien (Asynchronmotoren)
Im Folgenden sind die möglichen Kennlinien, erläutert, mit denen die Motoren betrieben werden können.
Für den Betrieb mit der 50 Hz bzw. 87 Hz Kennlinie sind die Typenschilddaten des Motors relevant (
Abschnitt ). Für den Betrieb mit einer 100 Hz Kennlinie ist die Verwendung speziell gerechneter
Motordaten erforderlich ( Abschnitt ).
Pos : 762.2 /Anleitungen/El ektr onik /FU und Starter/8. Z usatzinform ati onen/Motor daten Kennlini en [SK 1x 0E, SK 2x 0E]/50Hz Kennlini e [all e Umrichter] @ 96\m od_1682344879930_6.docx @ 3030526 @ 3 @ 1
8.8.1 50 Hz Kennlinie
( Verstellbereich 1:10)
Für den 50 Hz - Betrieb kann der eingesetzte
Motor bis zu seinem Bemessungspunkt bei
50 Hz mit Nenn- Drehmoment betrieben
werden. Ein Betrieb größer 50 Hz ist möglich,
jedoch
reduziert
sich
Drehmoment in nicht linearer Form (siehe
Diagramm).
Oberhalb
Bemessungspunktes kommt der Motor in
seinen Feldschwächbereich, da bei einer
Frequenzerhöhung über 50 Hz hinaus die
Spannung
nicht
über
Netzspannung erhöht werden kann.
Information
Motordaten mit Angaben auf dem Typenschild vergleichen.
Um den Frequenzumrichters optimal an den verwendeten Motor anpassen zu können müssen die
Motorparameter mit denen des Motors übereinstimmen.
Wählen Sie im Parameter P200 den verwendeten Motor aus der Motorliste aus. Die Motorliste zeigt
•
Ihnen die Motordaten von verschiedenen NORD-Motoren.
•
Bei Verwendung von Motoren anderer Energieeffizienzklassen als in P200 aufgelistet, insbesondere
aber bei Verwendung von Fremdmotoren, gleichen Sie die Motordaten in den Parametern P201 ...
P209 mit den Angaben auf dem Typenschild ab und korrigieren Sie diese bei Bedarf.
•
Abschließend müssen Sie den Statorwiderstand einmessen, siehe P220, oder in P208 von Hand
eintragen.
Pos : 762.3 /Allgem ein/Allgemei ngültig e Module/---------Seitenumbr uc h k ompakt --------- @ 13\m od_1476369695906_0.doc x @ 2265493 @ @ 1
BU 0250 de-1724
1,2
1
das
abgebende
0,8
des
0,6
0,4
0,2
0
den
Wert
der
Abbildung 9: Kennlinie 50 Hz
8 Zusatzinformationen
M/M
Kennlinie 50 Hz (4-poliger Motor)
M/Mn
N
P/P
N
0
10
20
30
40
50
Frequenz / Hz
0
1445
Drehzahl / 1/min
Frequenz
60
70
80
90
100
[Hz]
Drehzahl
2890
[1/min]
213
